带全包围护圈的四旋翼概念飞行器结构

　　该结构面向室内巡检、教学演示、近距离影像采集和轻载试验场景展开，重点解决普通开放式螺旋桨在贴近人员、墙面、货架或实验设备时容易发生碰擦的问题。整机采用四轴十字布局，四个旋翼外侧均设置连续环形护圈，护圈不只是外观包覆件，也承担桨叶平面内的侧向防护功能；当飞行器在狭窄通道中偏航或平移时，环形结构可先于桨叶接触障碍物，降低高速桨叶直接撞击外物的风险。

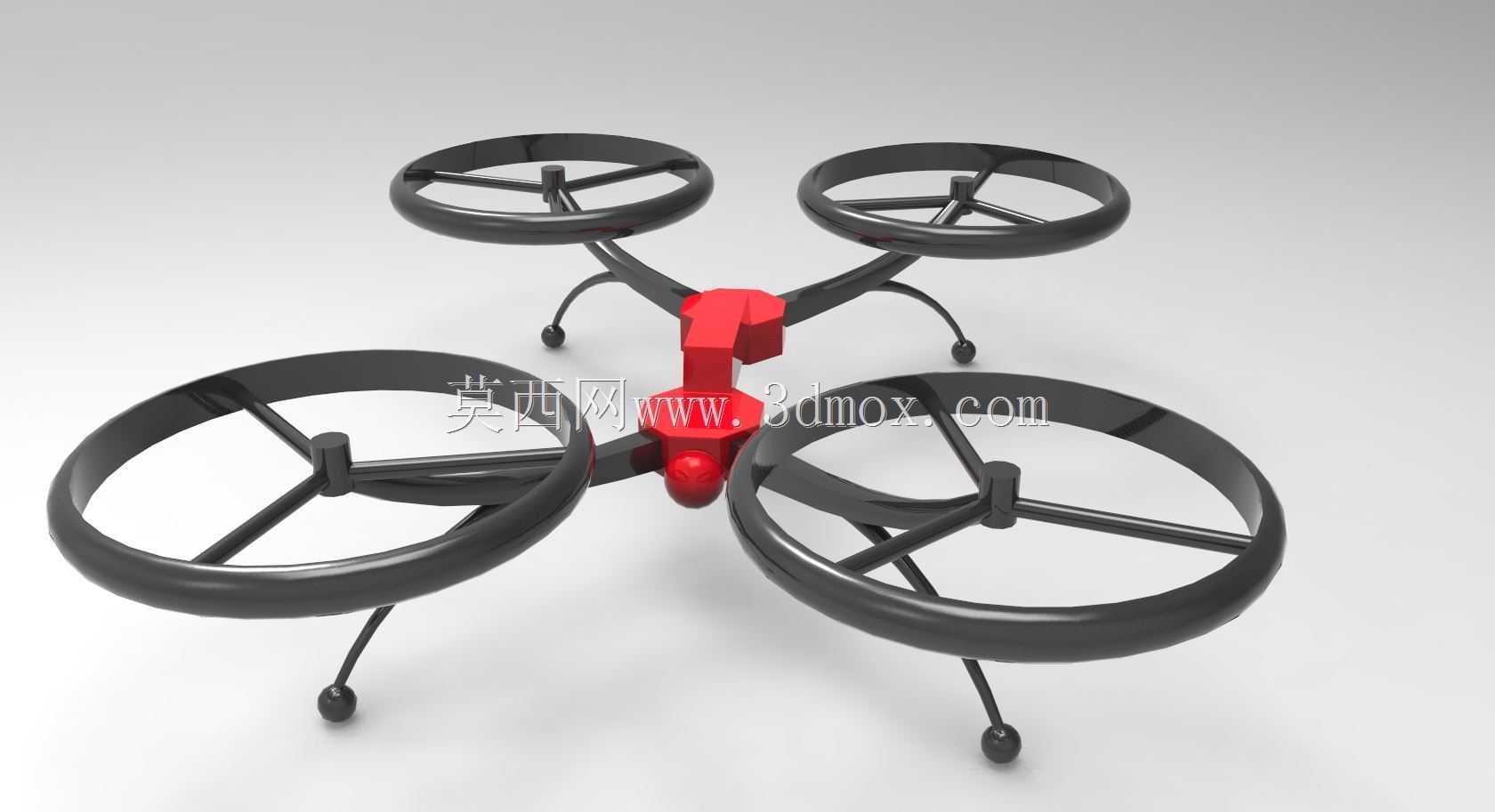

　　从结构布置看，旋翼组件位于十字臂末端，电机安装座与环形护圈之间通过径向支撑筋连接，支撑筋兼顾定位和传力。护圈截面采用圆润封闭形态，边缘没有尖锐突出部位，适合在人员活动频繁的展示空间或实验室环境中使用。十字臂从中心载荷区向外延伸，臂身曲线向下过渡，使旋翼平面与中心机身形成明确高度差，可减少机身对下洗气流的遮挡。中心区域以红色块状载荷舱作为视觉和结构核心，内部可按任务需求布置飞控板、电池、小型摄像模块或传感器支架；外形预留的堆叠式轮廓便于设计师继续细化舱体分件、快拆盖板和电气走线通道。

　　起落部分采用四根细长弹性支脚，支脚从臂下方向外下方伸展，末端设置小球形接触垫。该布置使接地位置远离旋翼正下方，降落时冲击载荷通过支脚弯曲变形吸收一部分能量，同时避免脚垫卷入桨盘区域。支脚跨度大于中心机身宽度，能够在轻微不平的桌面、地面或试验台上保持稳定姿态；对于结构设计者而言，支脚与臂体的连接区是需要重点校核的部位，重复着陆冲击会在该处产生交变应力，实际工程化时可通过增加根部圆角、嵌入柔性件或采用快拆卡扣来提升维护性。

　　外形边界方面，最大外廓由四个环形护圈决定，运输和收纳时需要按护圈外径形成的方形包络考虑，而不是仅测量机臂长度。机身高度由起落架底端至护圈顶部共同确定，中心载荷舱位于旋翼平面附近，有利于控制整机重心。安装边界上，电机轴线应保持与桨环同轴，径向支撑筋需对称布置，避免引入不平衡气动阻力；电池仓宜靠近几何中心，传感器安装面要与飞控基准面平行。若后续用于真实飞行验证，还需在护圈开孔率、桨尖间隙、电机散热和臂体刚度之间权衡：护圈过强封闭会增加重量并影响气流，桨尖间隙过小则可能因振动造成擦圈，臂体刚度过低又会导致四个旋翼平面不一致。该模型把防护、承载、着陆和外观识别整合在同一套轻量化结构中，适合作为小型安全旋翼平台的概念方案继续细化。
