马自达B2200仪表板替换卡扣结构

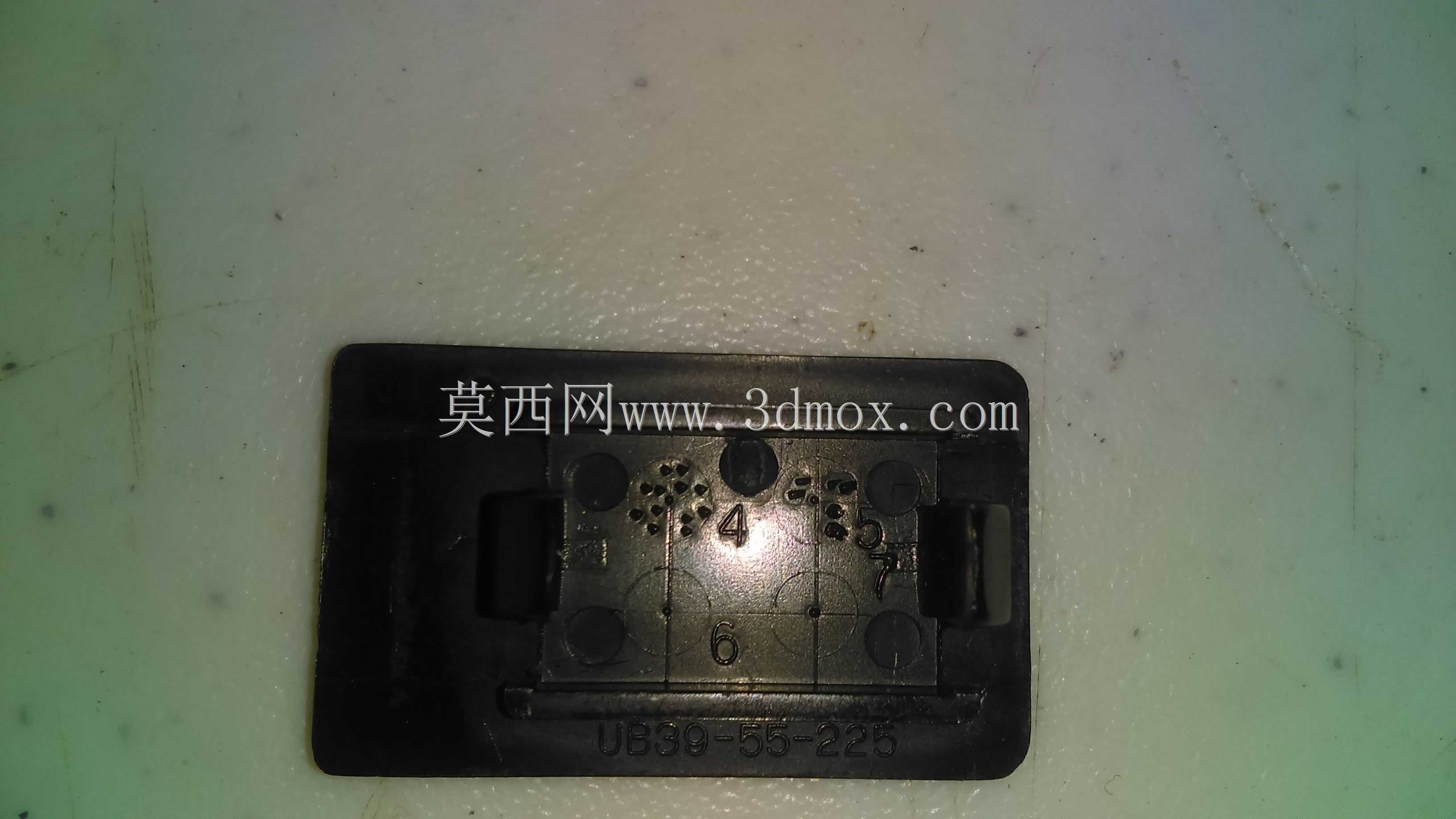

　　该卡扣结构针对马自达B2200仪表板区域的原有固定件失效场景设计，属于车辆内饰装配中的小型塑料紧固件。原车卡扣在长期拆装、温度循环和振动载荷下容易出现根部断裂、卡爪磨损或定位面压溃，一旦失效，仪表板对应区域会出现松动、异响，局部装配间隙也会随之变大。模型围绕原车安装边界进行重建，重点还原卡扣与仪表板安装孔、饰板背面卡槽之间的配合关系，使替换件能够直接承担定位、限位和防脱功能。

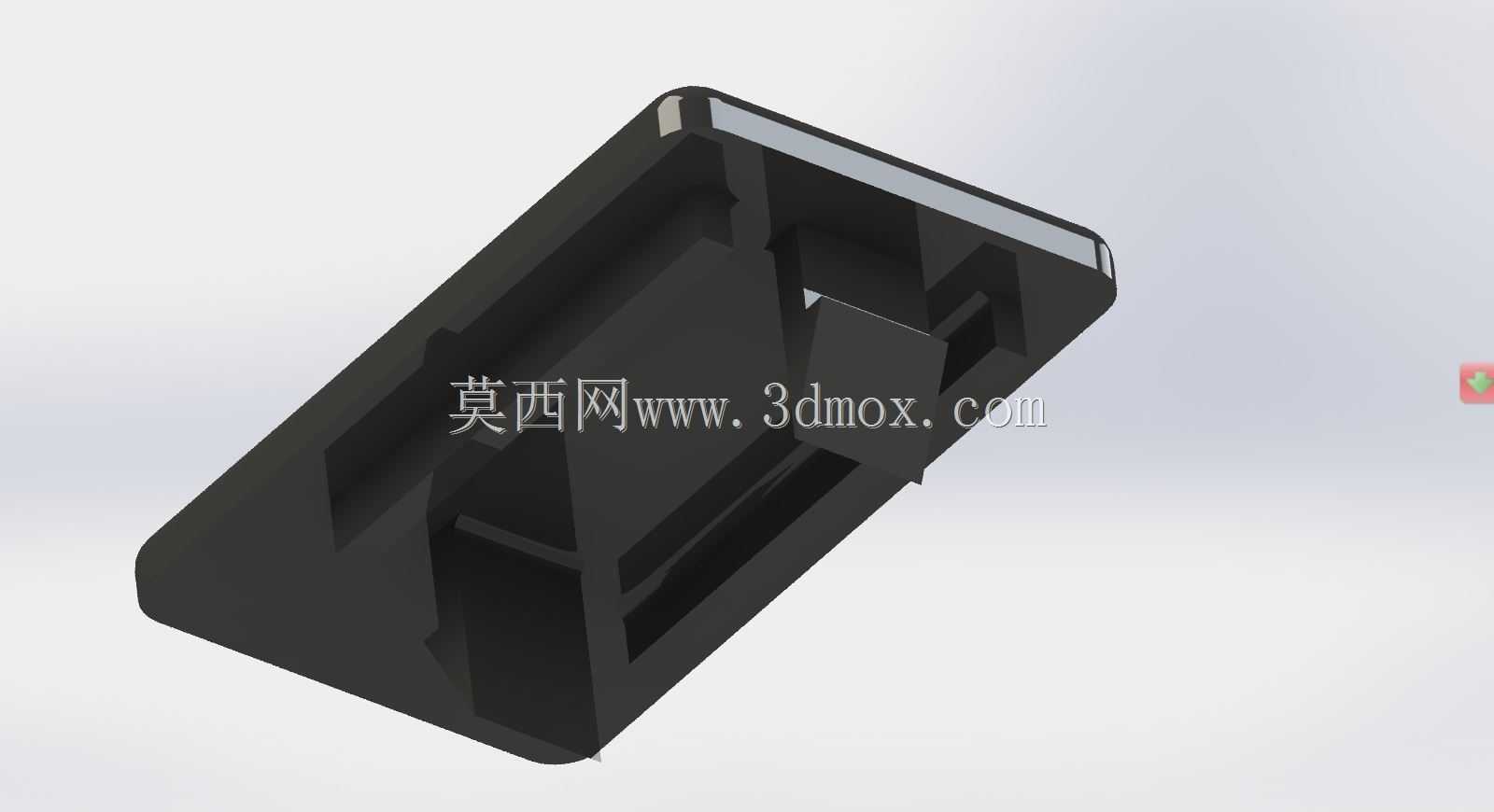

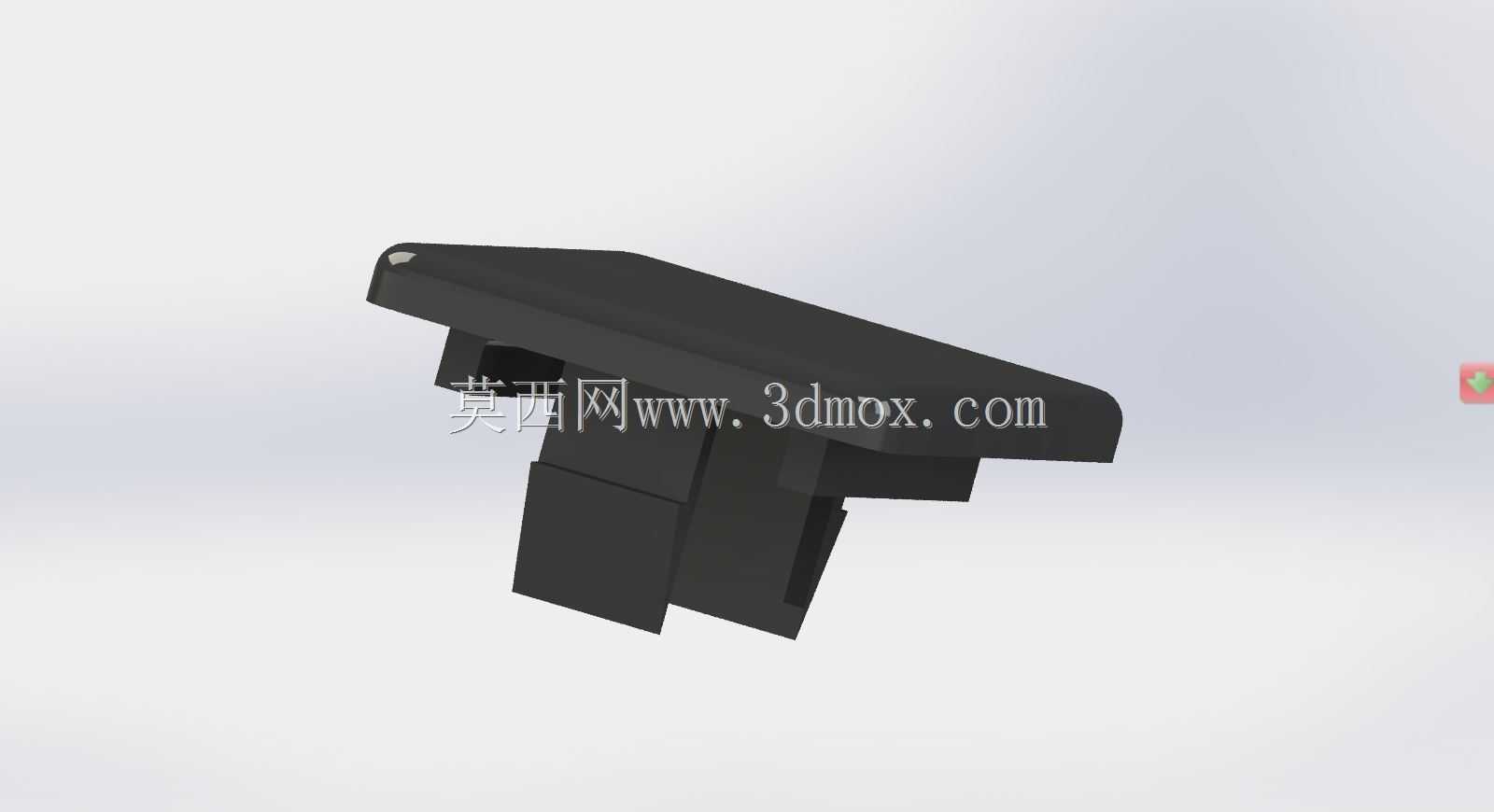

　　从结构上看，零件主体采用近似矩形的基座形式，一侧设置较宽的贴合面，用于贴靠仪表板或饰板背面，保证安装后受力面足够分散；中部保留加强筋和镂空区域，在控制塑料用量的同时提高抗弯刚度。卡接部位通过弹性臂与挡肩形成插入锁定关系，装配时沿孔位推入，弹性臂先受压缩变形，越过安装孔边缘后回弹，挡肩抵住背板，从而限制零件反向脱出。模型中的槽口、台阶和侧壁厚度均围绕这一动作展开，避免插入过程中出现卡滞，也减少长期使用后因蠕变导致的夹持力下降。

　　设计思路并非单纯复刻外观，而是从失效点反推结构。原车损坏位置多集中在卡扣与基座交接处，因此替换件在根部过渡区保留了较连续的材料连接，并用筋位把插入力传递到较大的基座面上；外露边缘设置倒角和导向斜面，便于在视线受限的仪表板后方盲装。零件外形紧凑，适合在狭窄的内饰空腔中使用，安装时不需要额外复杂工装，依靠手工推入即可完成初步固定，螺钉穿过对应空白区域后可进一步约束转动和纵向位移。

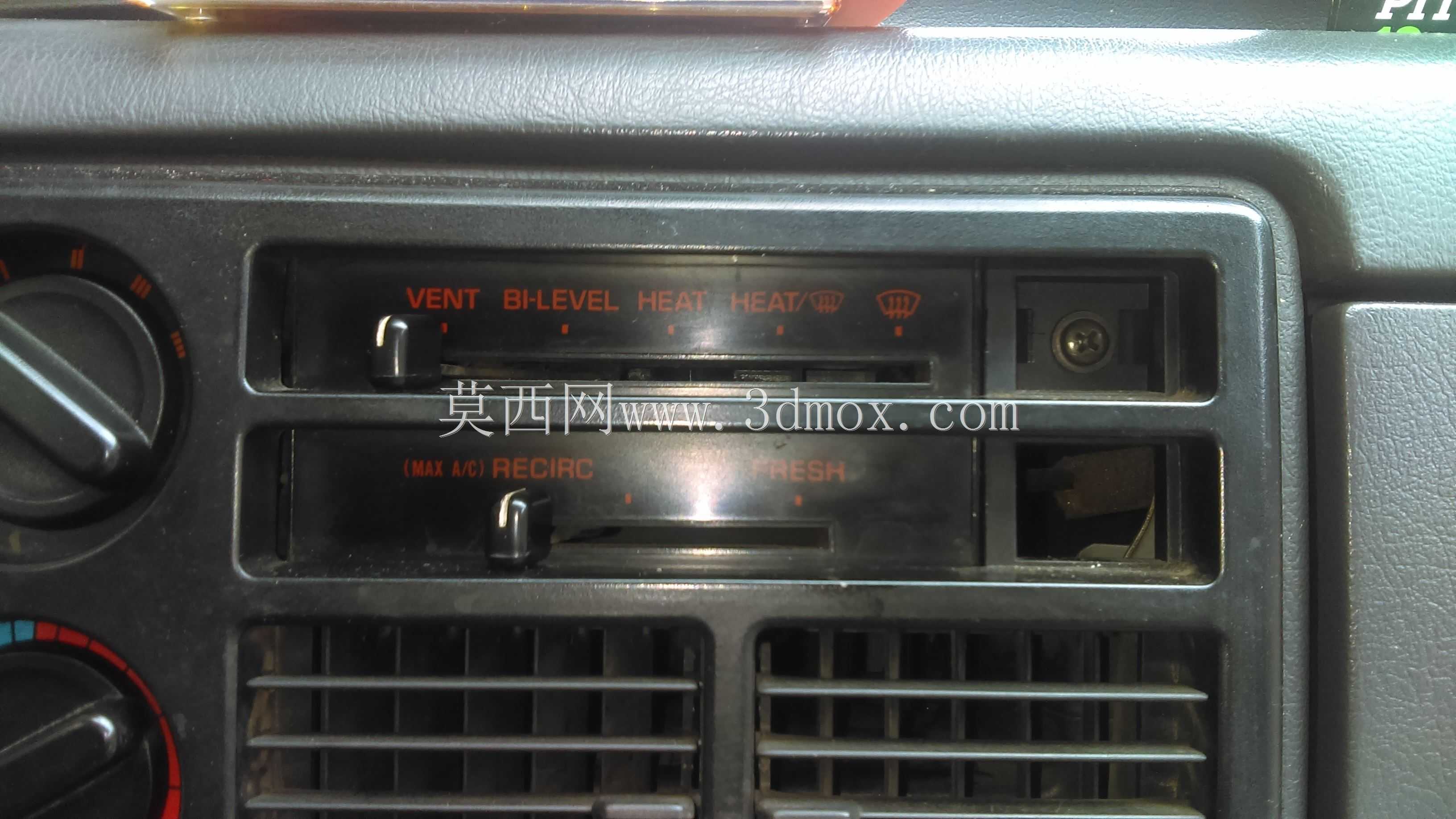

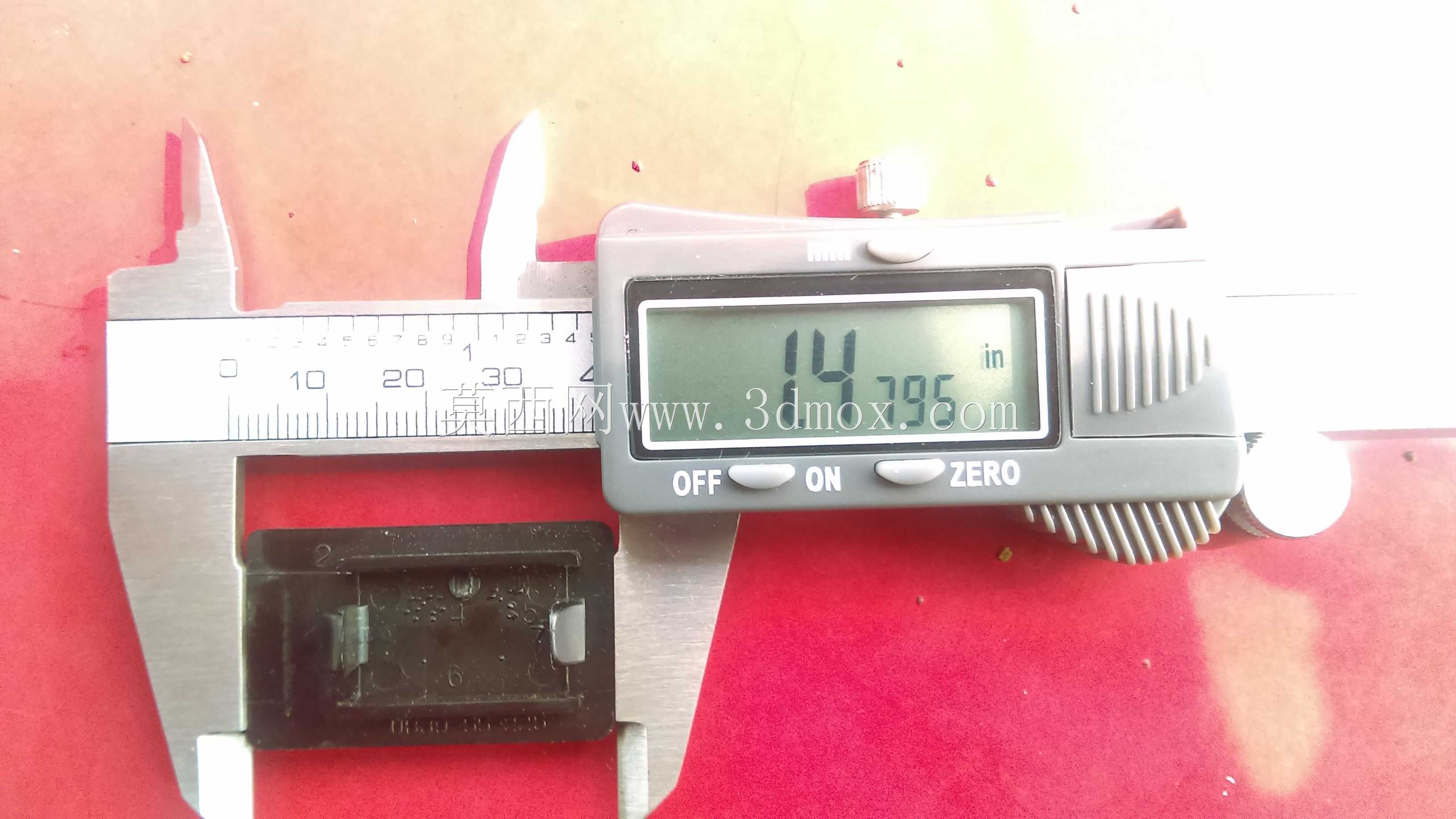

　　在实际维修场景中，这类卡扣常用于仪表板总成、装饰面板、线束固定支架或附属饰框的连接。它既要承受车辆行驶中的持续振动，也要适应驾驶室内温度变化带来的塑料胀缩。建模时需要重点控制三类边界：一是插入端宽度与安装孔之间的间隙，间隙过大则定位不准，过小则装配阻力升高；二是卡爪悬伸长度和厚度，它决定弹性变形量与保持力；三是基座贴合面的高度差，必须与饰板背面沉台匹配，否则会出现顶白、装配不平或间隙不均。

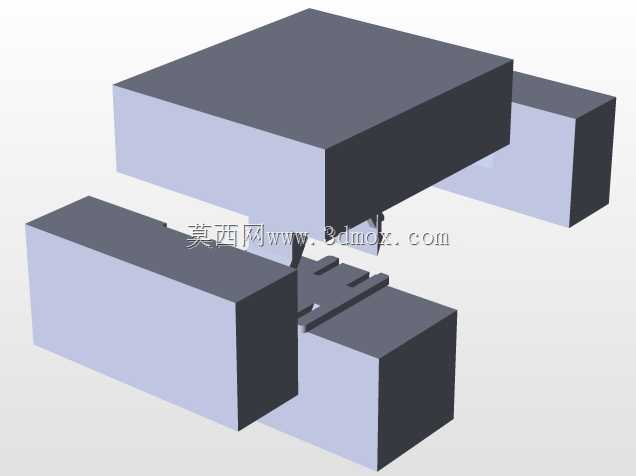

　　该结构对逆向维修和小批量自制替换件具有较强参考价值。进行三维校核时，可将卡扣放入仪表板局部截面中检查运动干涉，重点观察推入行程中卡爪与孔壁的接触位置、完全锁止后挡肩与背板的贴合面积，以及螺钉压紧后基座是否产生过度翘曲。若采用注塑或FDM方式制作，还需结合材料韧性调整弹性臂厚度；若使用硬质材料，则应适当增大倒角并降低卡爪过盈量，以保证拆装可靠性。
