美铝合金飞机轴承支撑摇臂结构

　　该支撑摇臂主要面向轻型飞行器操纵与传动连接场景，用于在机身框架与旋转轴系之间建立刚性支撑路径，承担轴承定位、载荷传递和运动导向作用。结构一端布置多组沉头安装孔，可通过紧固件贴合机身安装面；另一端设置带衬套的轴承孔，用于容纳回转轴并约束径向位移，中部弯折臂身则把支点反力分散到主承力区域。

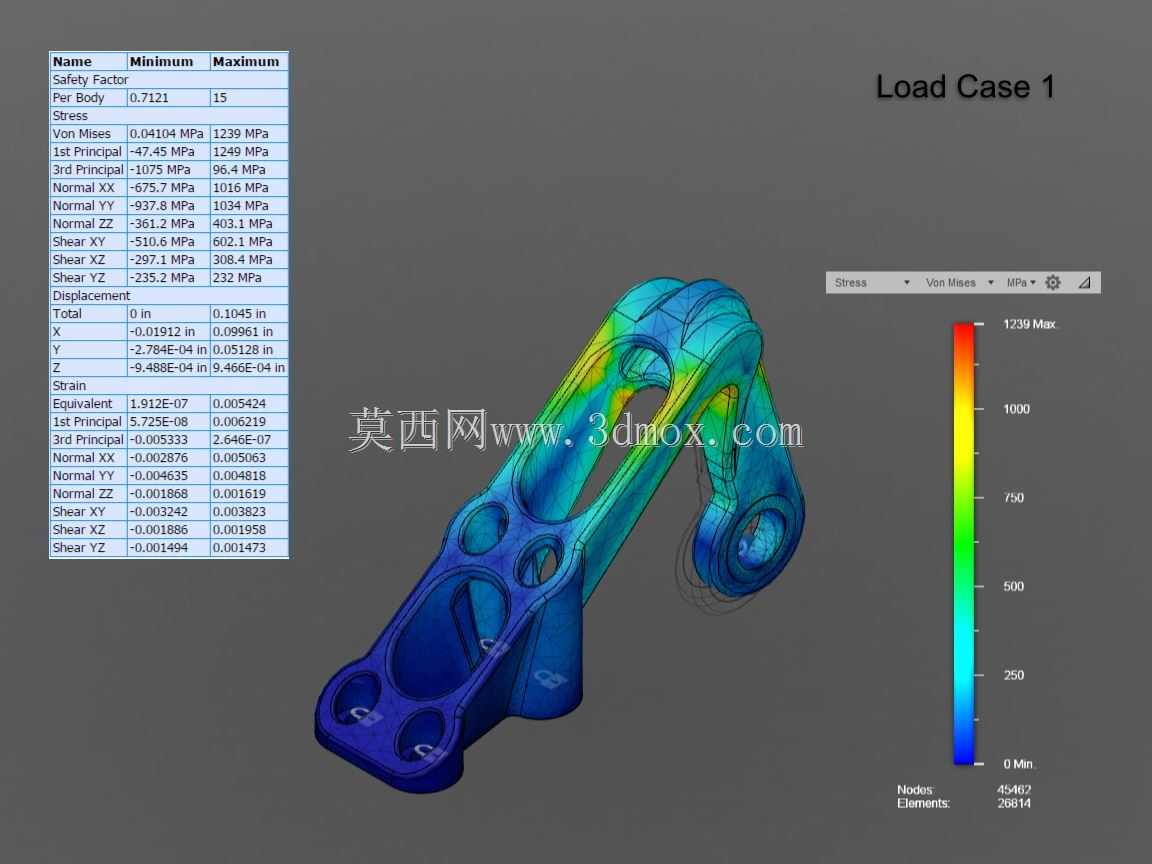

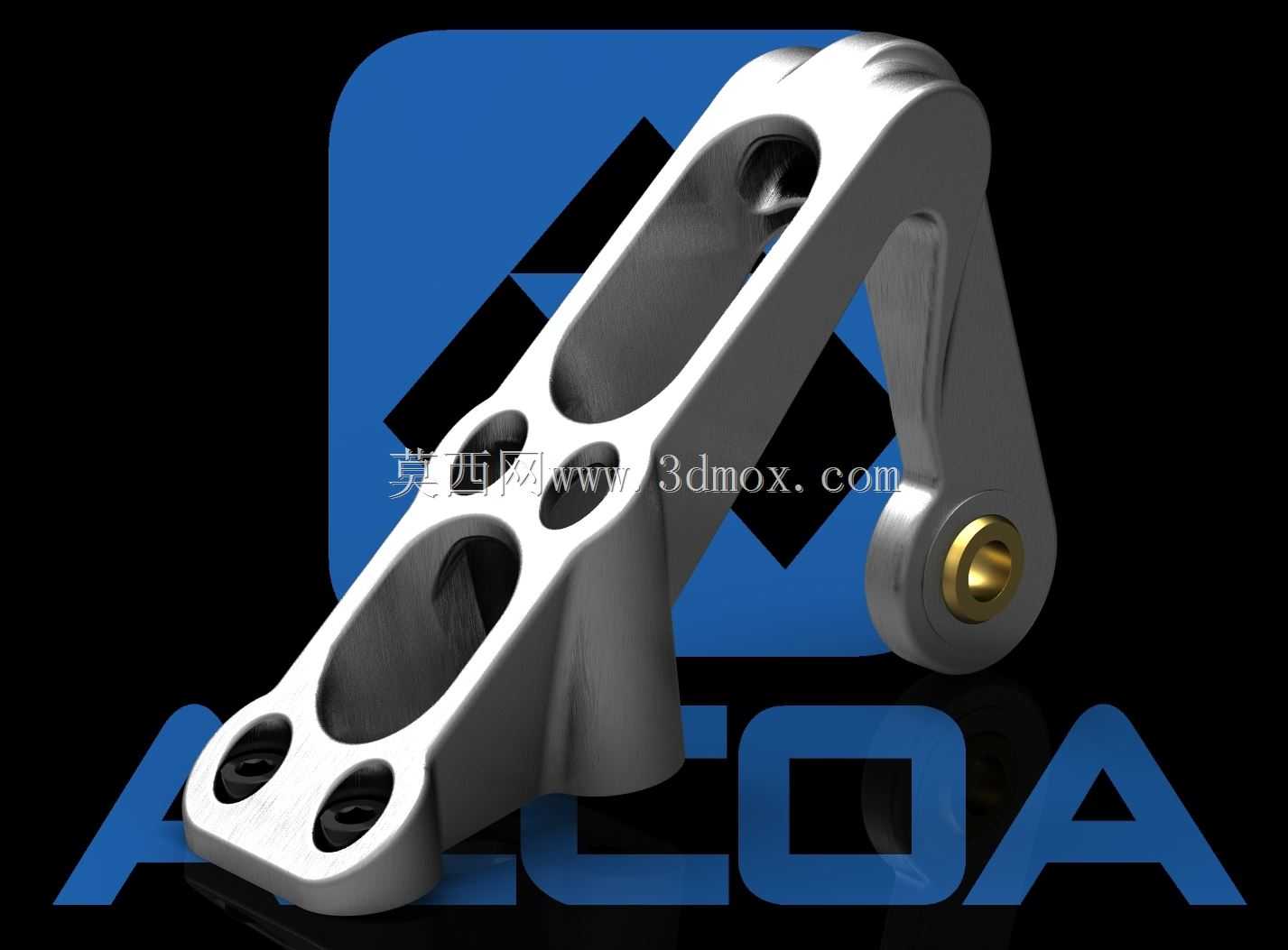

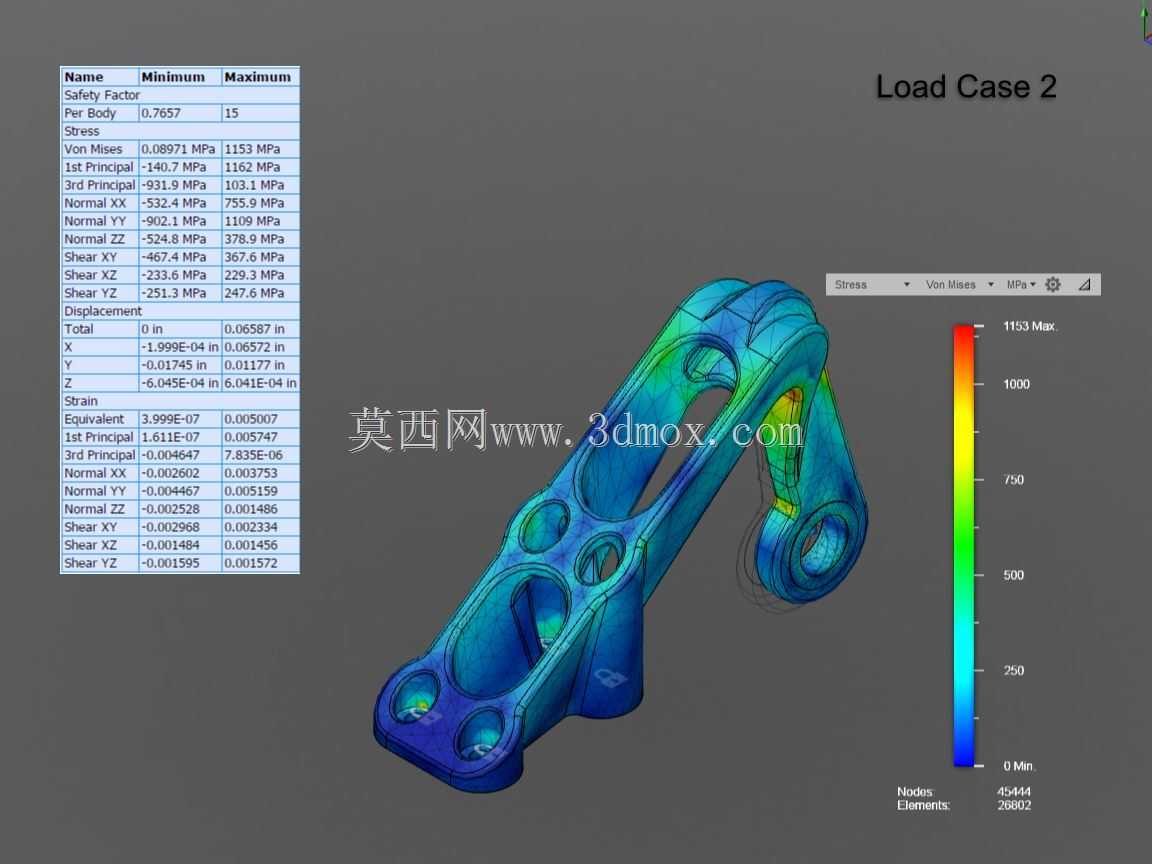

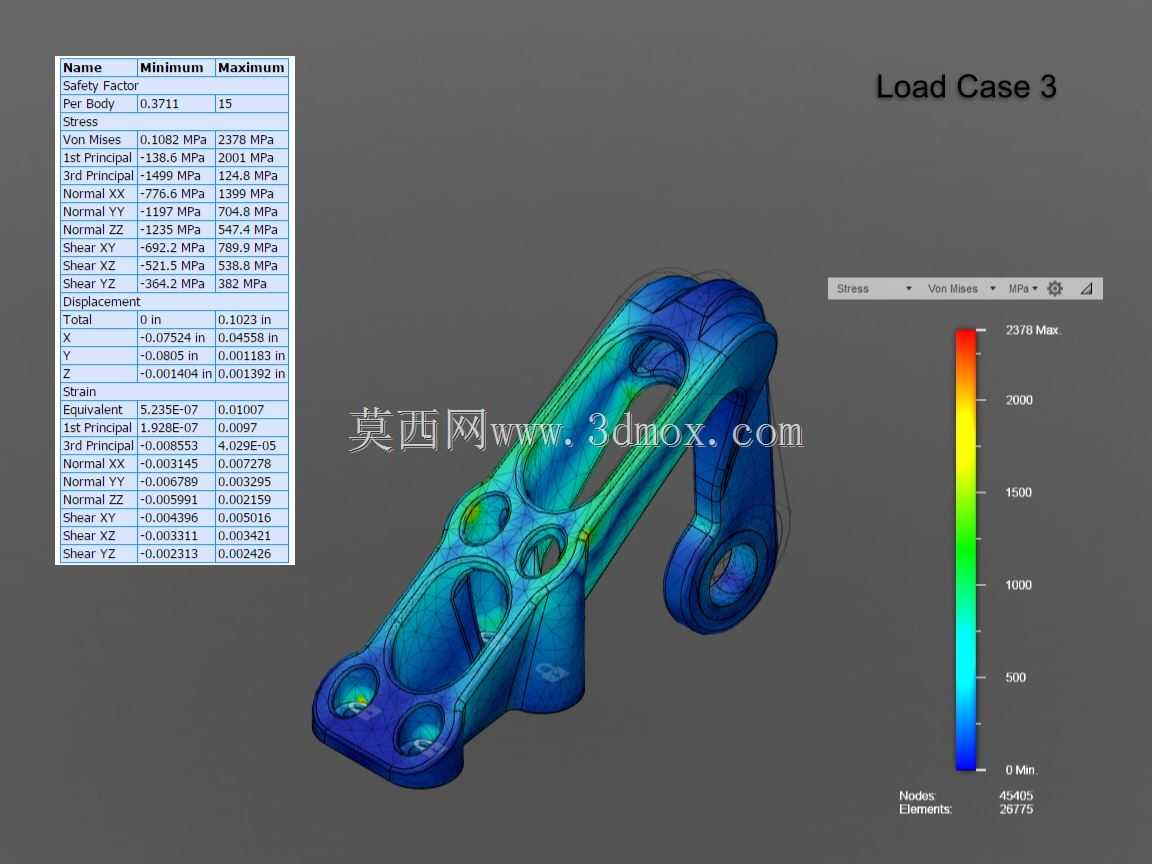

　　从受力路径看，支架并非单纯追求外观造型，而是按照弯曲与局部挤压复合工况布置材料。长臂段采用变截面盒型轮廓，靠近安装面的根部保留较厚实体，以抵抗螺栓预紧和侧向弯矩；向轴承端延伸时壁厚逐步收窄，使应力分布更连续。臂身开设多个圆形减重孔，孔位避开主应力流线，在不明显削弱抗弯截面的前提下降低整体质量，成品重量约330克，适合对自重敏感的航空装配环境。

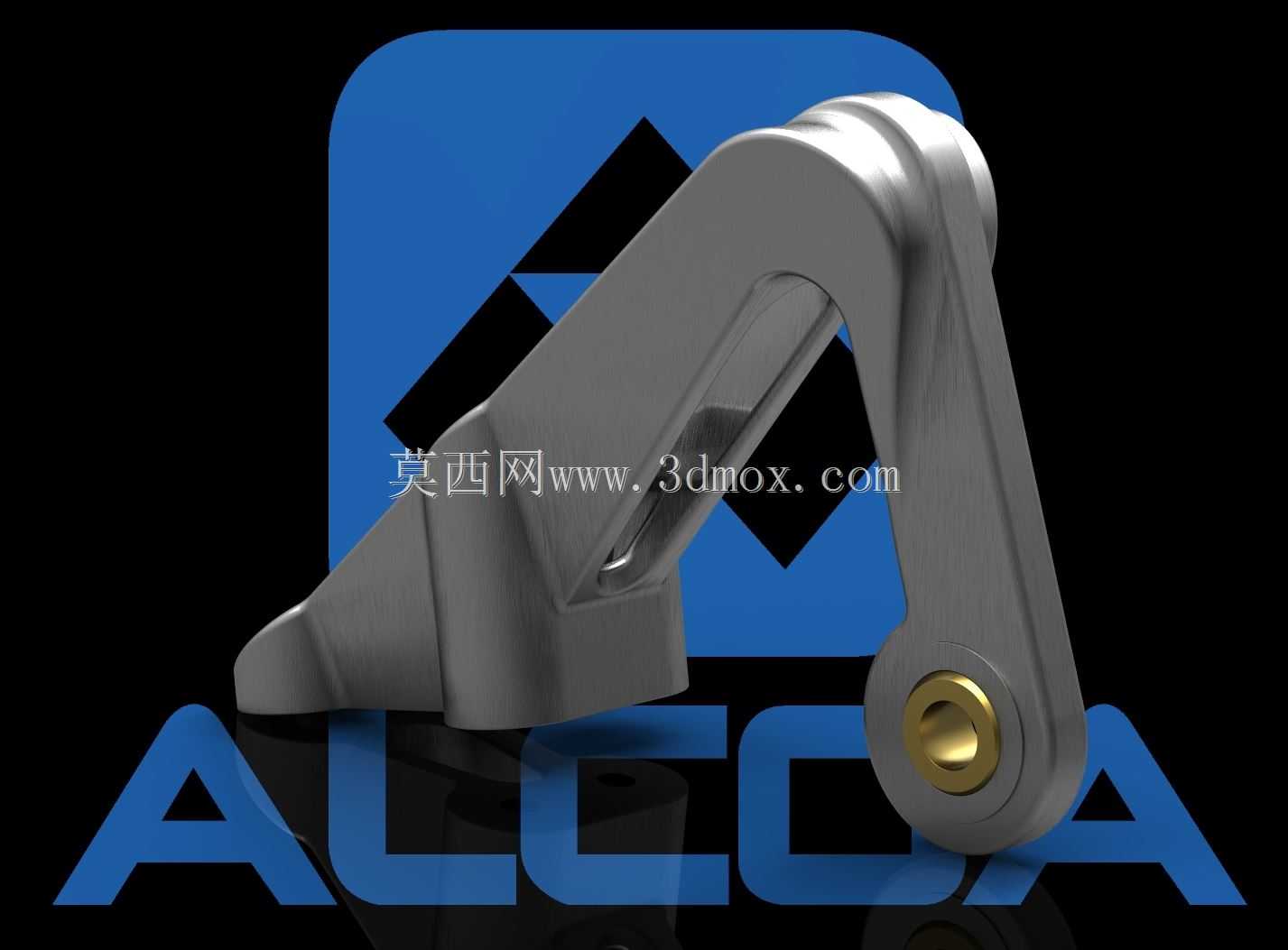

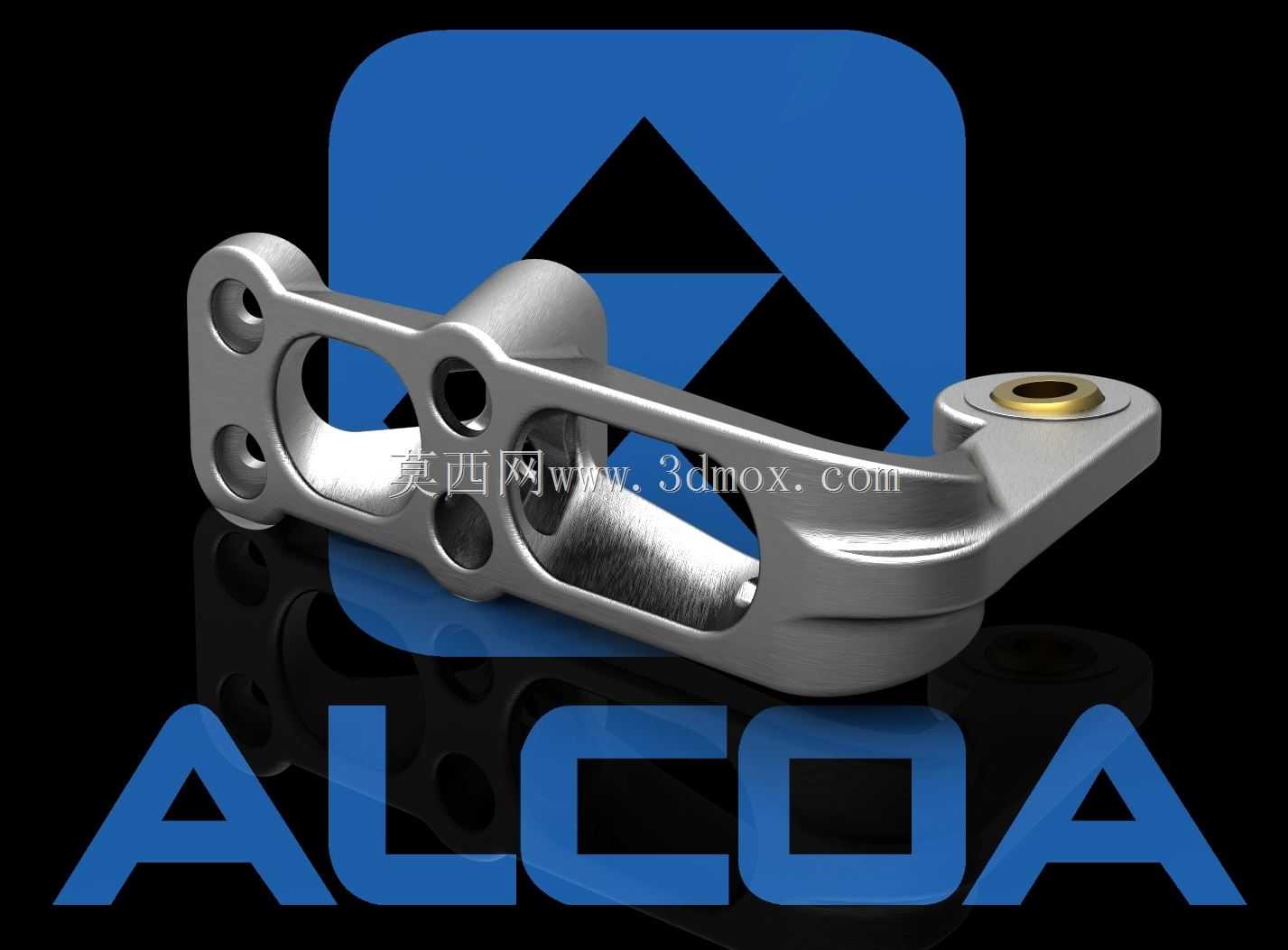

　　轴承端采用同轴孔与台阶面组合设计，台阶面可限制衬套或轴承外圈轴向窜动，孔周局部加厚以承受销轴反复加载。端部嵌入的金色衬套区域体现了摩擦副分离思路：铝合金本体负责支撑与减重，耐磨衬套负责旋转接触，既避免铝件直接磨损失圆，也便于后期维护更换。安装端的多个沉孔呈阵列分布，装配后螺钉头部沉入表面，保证外侧轮廓平整，减少与周边杆件、蒙皮或整流罩发生干涉的可能。

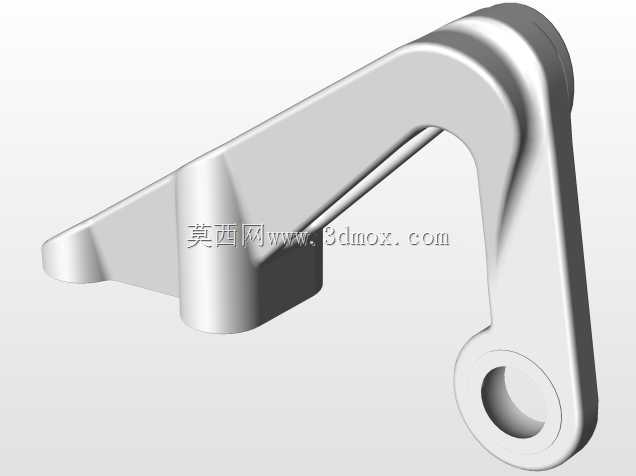

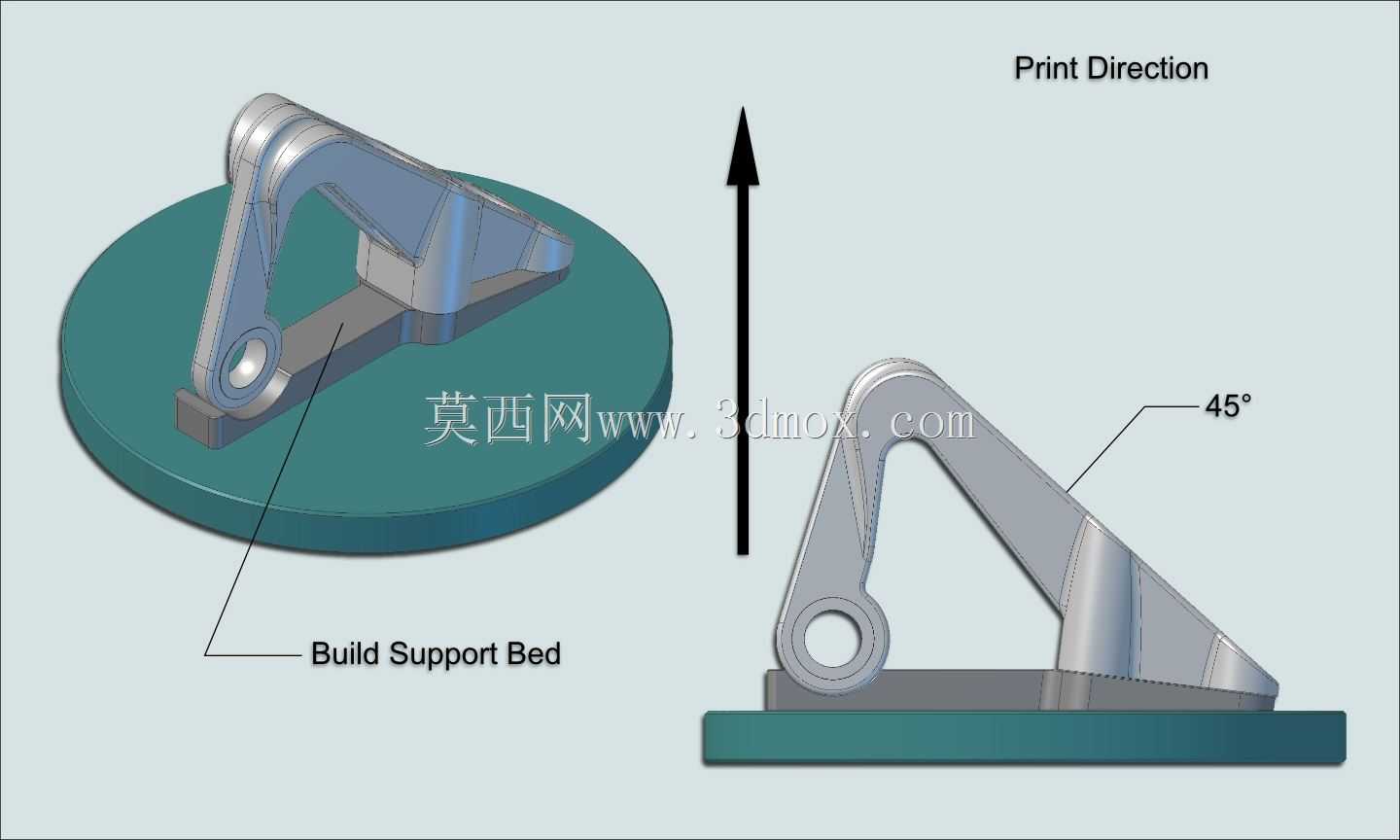

　　外形上，支架由平直安装座、斜向承力臂和圆形轴承座组成，整体呈弯折杠杆形态。安装基准面需要与机身贴合面保持较高平面度，轴承孔轴线则应与安装基准形成确定角度关系；建模时应优先建立安装面、孔轴线和臂身对称面，再围绕这些基准生成实体，便于后续校核同心度、孔距和边缘距离。减重孔边缘、臂身转角和轴承座过渡区均设置圆角，可降低应力集中，也有利于数控加工走刀和表面处理。

　　在安装边界方面，需重点核对长臂扫掠空间、轴承端外径、沉孔分布圆以及衬套凸出长度。支架工作时会随轴系或操纵机构产生一定姿态变化，因此周围应预留摇臂摆动间隙，不能让减重孔边缘与管路、线柬或相邻结构件接触。螺栓孔边距、轴承孔壁厚和衬套压入量是细化设计时的关键尺寸，直接影响连接可靠性与旋转寿命。

　　该结构适合用于轻型飞机舵面传动、支点铰接、连杆支撑等部位，也可作为轻量化轴承支座设计参考。三维建模中应保留安装孔、衬套孔、减重孔和圆角特征之间的参数关联，使孔距、臂厚和轴承座尺寸能够随载荷边界调整，为工程图绘制、干涉检查和加工制造提供清晰依据。
