航空轻量化铝合金轴承支撑摇臂结构

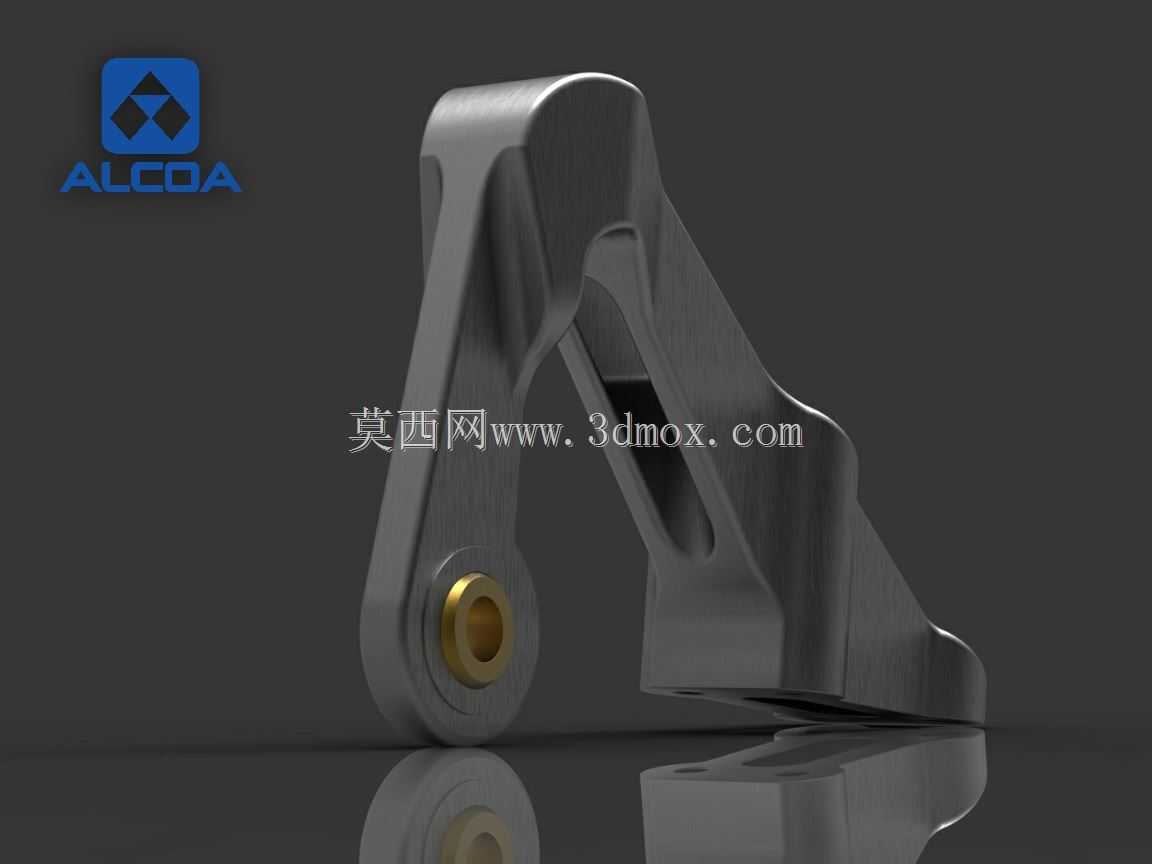

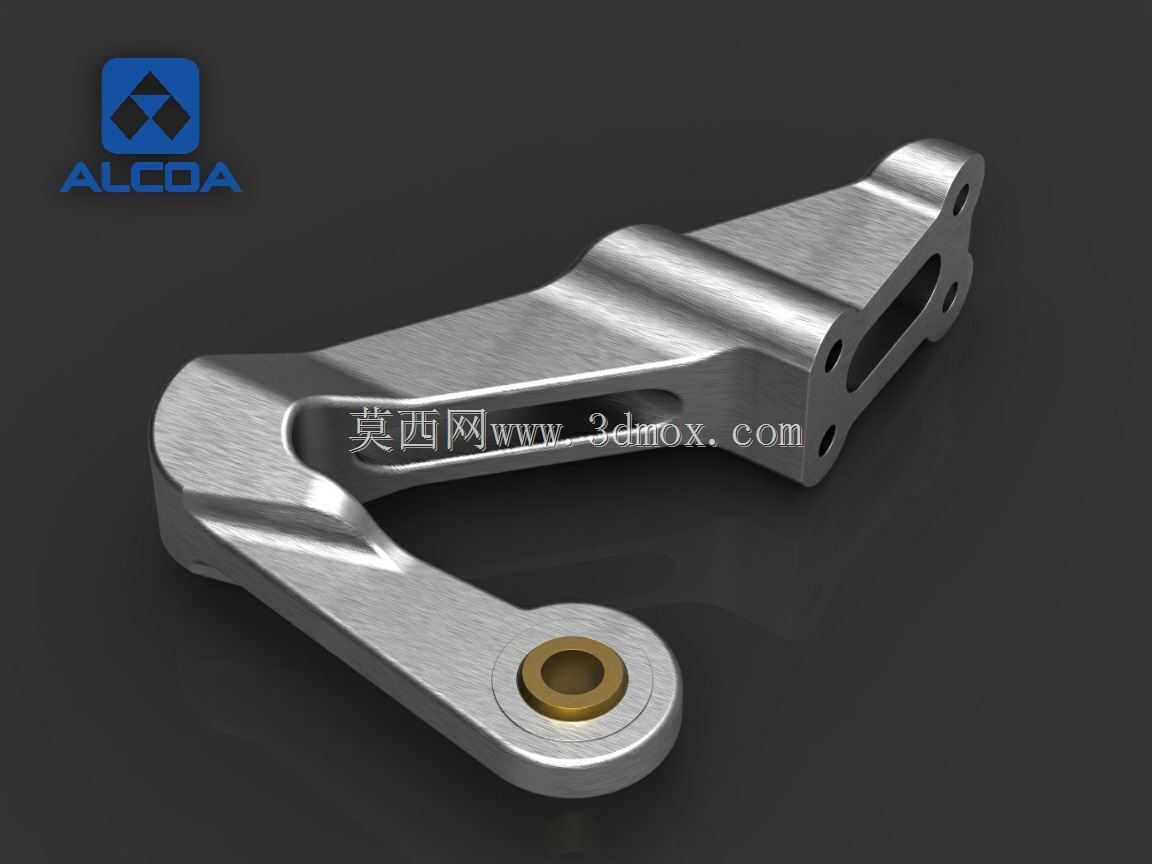

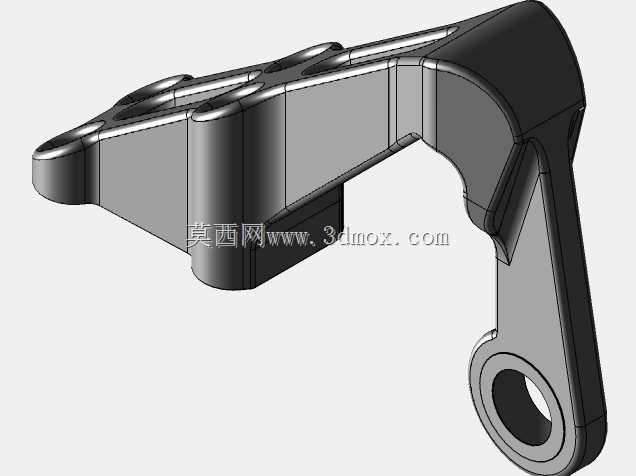

　　这套承力摇臂类构件主要面向轻型飞行器舵面操纵与起落架辅助连杆的支撑场景，承担铰接点之间的载荷传递与运动导向功能。构件一端为单耳铰接端，内嵌衬套与轴承配合，另一端为分叉式双耳布局，分布三个紧固孔位，用于与机体舵面摇臂或作动器输出端对接。

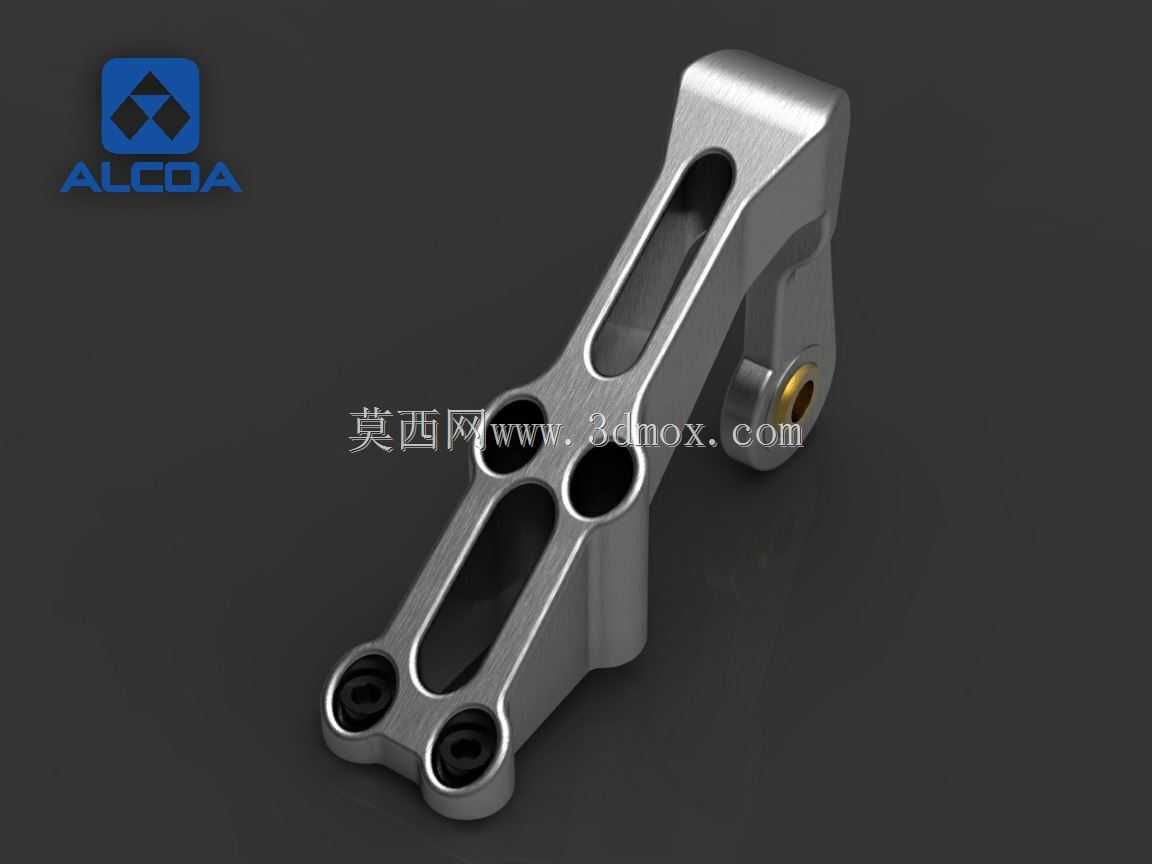

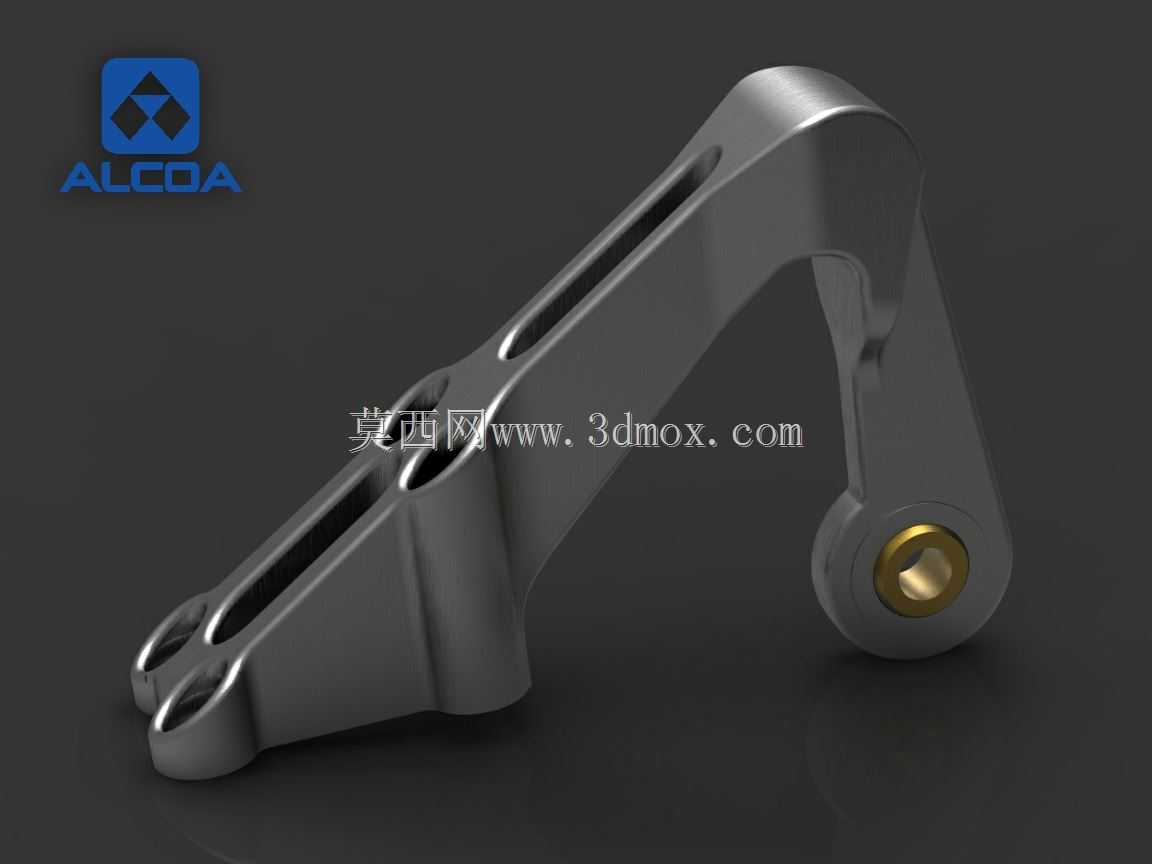

　　从受力路径看，载荷由双耳端的三个螺栓孔汇入，沿长臂主体向单耳铰接点汇聚。长臂内部开设两条纵向长圆形减重槽，槽体走向严格贴合主应力迹线，在切除低应力区材料的同时保留上下缘连续承力带，避免截面突变引发应力集中。三个安装孔周边均设置局部凸台，凸台厚度向臂身平滑过渡，既保证螺栓预紧面的接触刚度，又分散孔边挤压应力。单耳铰接端轴承座外圈保留完整环形加强筋，衬套压入后可承受径向交变载荷与少量侧向弯矩。

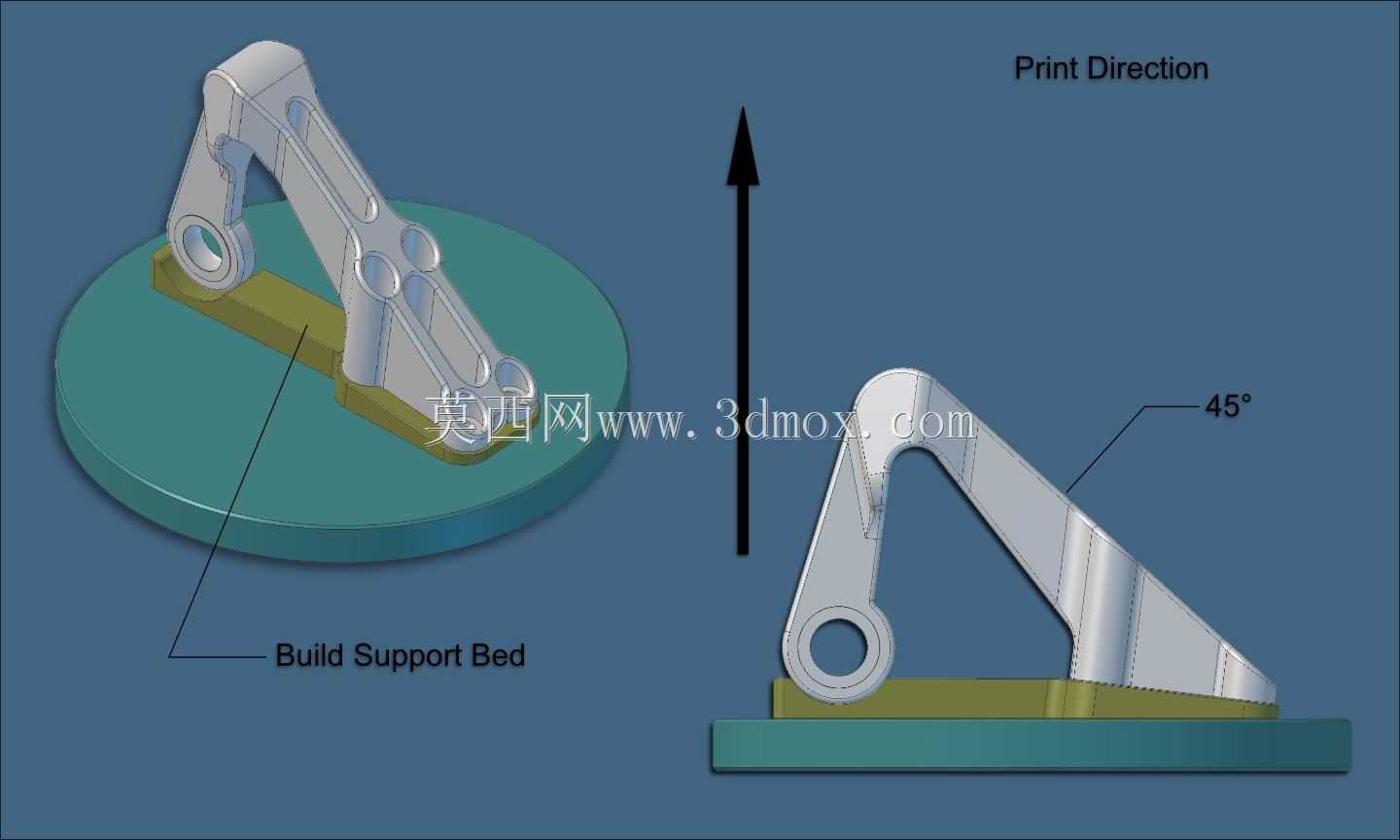

　　选材上采用铝合金切削加工或金属增材制造路线，成品净重控制在三百六十余克，在同刚度钢制摇臂基础上减重超过百分之四十。若采用打印工艺，长臂下缘与床身贴合面可作为自支撑基准，内腔镂空槽的悬垂角度需控制在工艺允许阈值内，减少额外支撑带来的后处理工作量；铰接端内孔预留精加工余量，衬套装配后再一次镗孔保证同轴度。

　　安装边界方面，双耳端三个孔位呈三角形排布，孔间距与机体接头标准孔位匹配，装配时螺栓从外侧穿入并以自锁螺母锁紧；单耳端铰接孔与对应销轴采用间隙配合，销轴端面设置开口销限位。整体轮廓沿臂长方向呈流线型变截面，最宽处位于双耳分叉根部，最窄处在长臂中段，运动包络内与周边拉杆、舵面蒙皮预留足够间隙，避免全行程偏转中发生干涉。

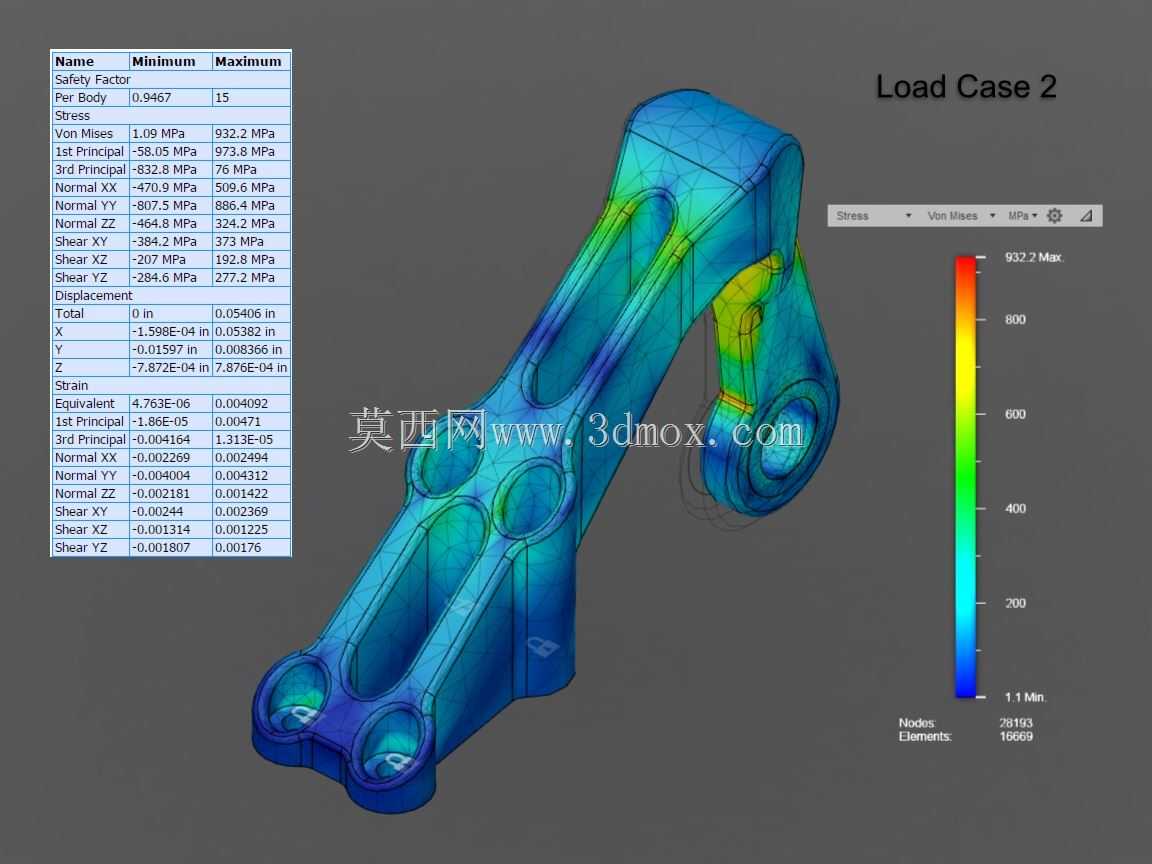

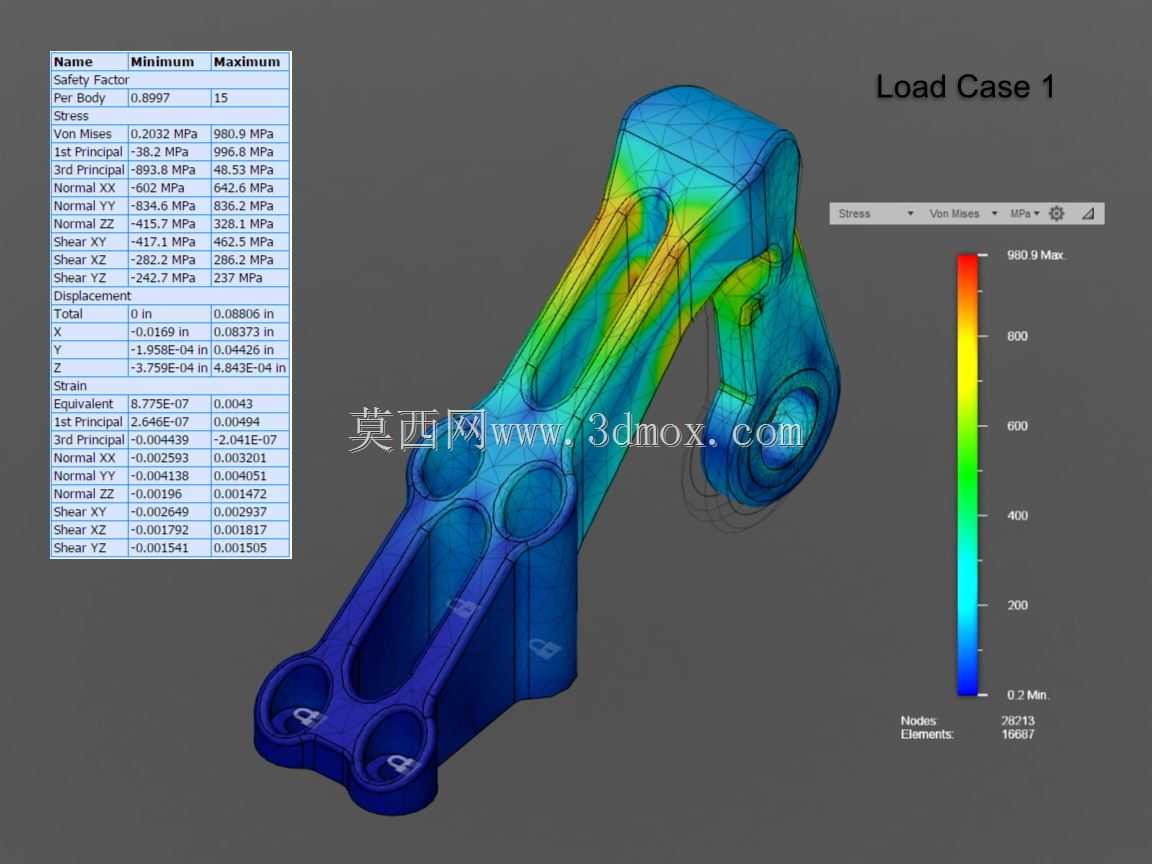

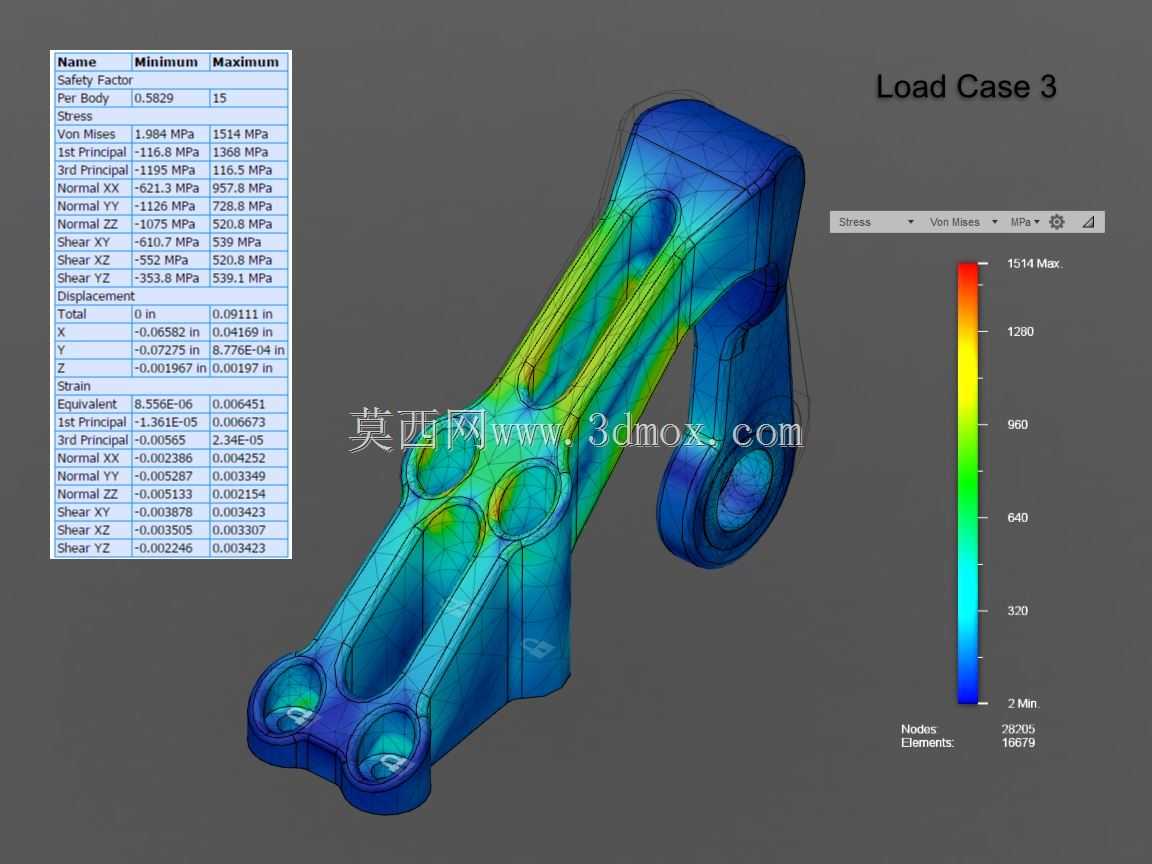

　　结构校核重点关注长臂减重槽端部的圆角过渡、双耳根部的弯扭复合应力以及铰接孔的衬套压脱力，槽端圆角取臂厚的0.3倍以上可有效抑制疲劳裂纹萌生。这类轻量化承力支架的建模思路，对小型无人机操纵摇臂、轻型飞机舵面支座的设计同样具备直接参考价值。
