美铝轻量化飞机轴承铰接支架

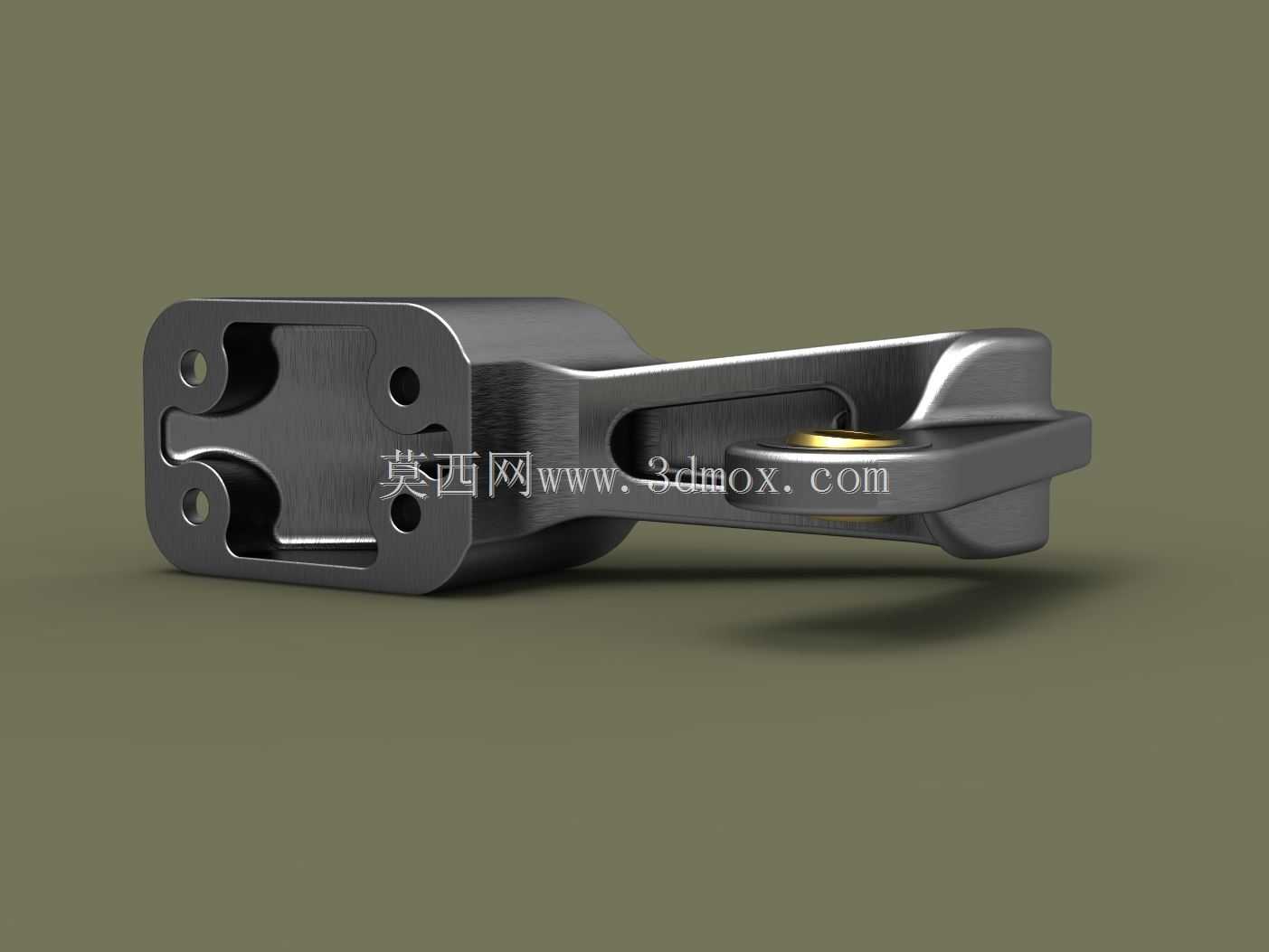

　　该支架面向轻型飞机操纵与承力铰接部位，主要用于把轴承、销轴或连杆组件固定在机身、机翼附近的安装面上，使运动件在限定角度内完成摆动和载荷传递。结构采用一体式铝合金铣削思路，主体呈狭长悬臂形态，一端布置较宽的安装底板，另一端形成叉耳式铰接区域，兼顾安装刚性、转动空间和减重需求。

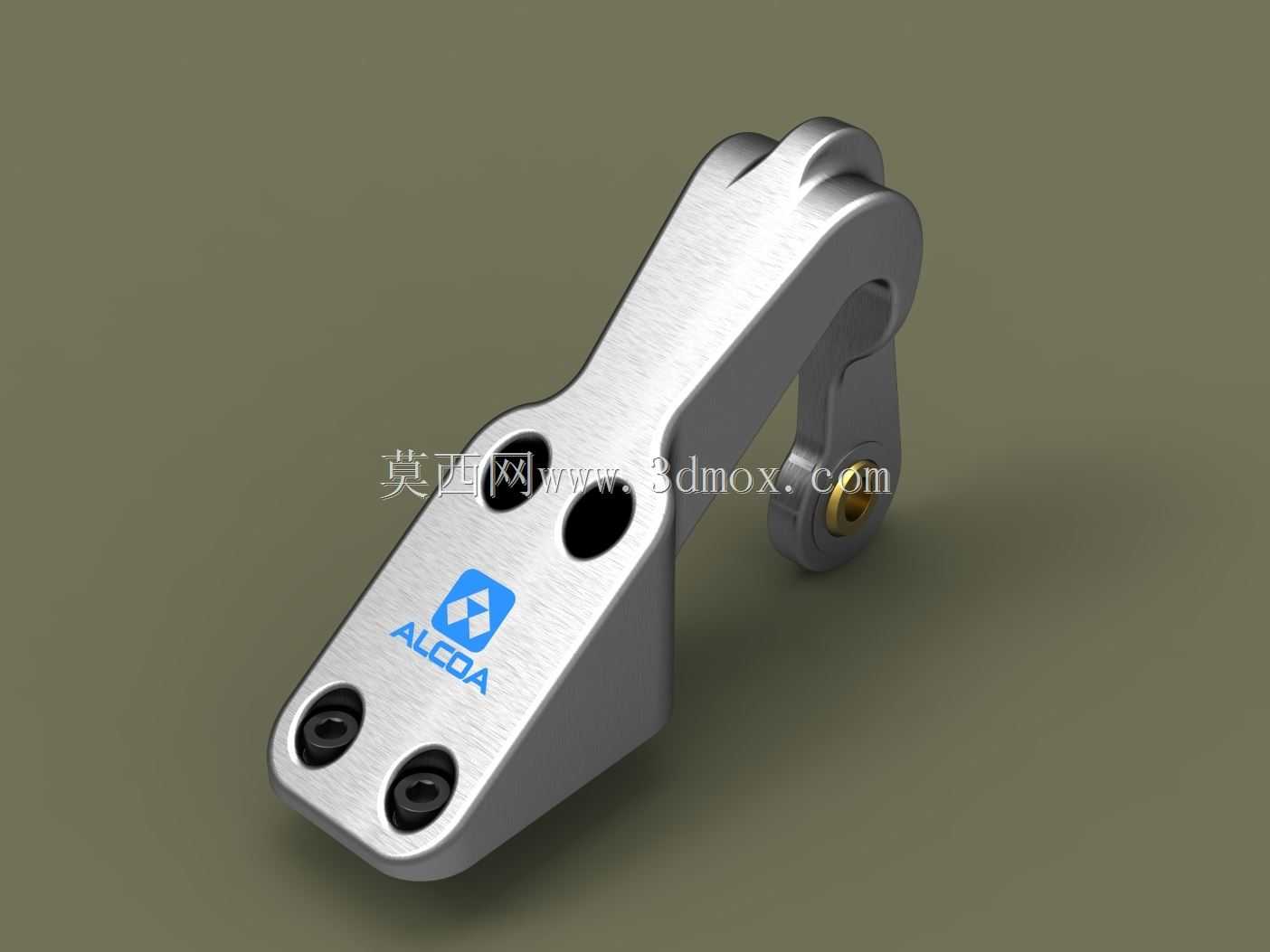

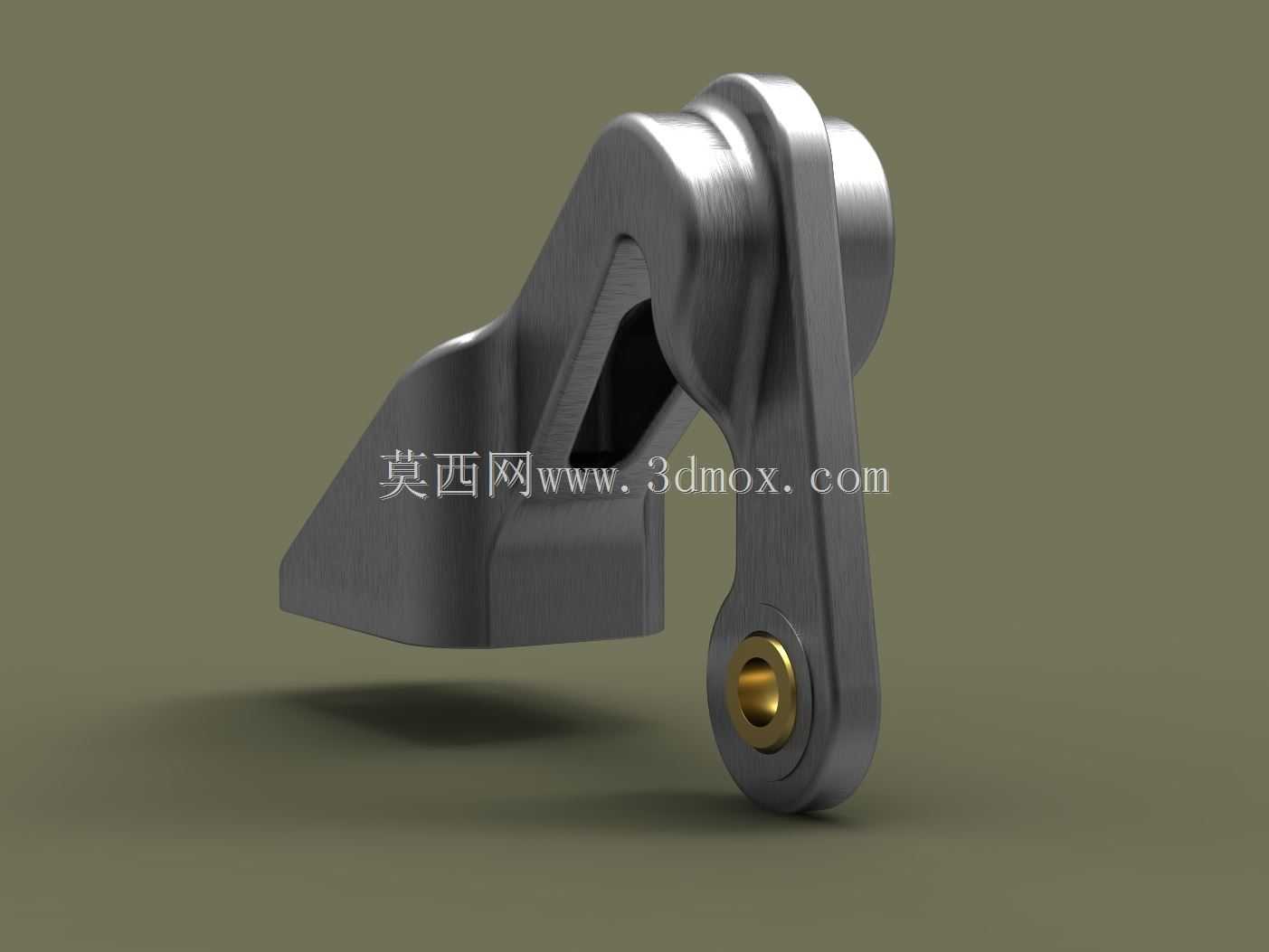

　　底板区域设置两个沉头紧固件孔，用于将支架贴合到基准安装面；沉孔结构可容纳螺栓头部，避免装配后突出物与周边连杆、护罩或维护工具发生干涉。板面中部保留两个较大的圆形减重孔，孔位沿主受力方向排布，在削弱较少连续材料的前提下去除低应力区余量。铰接端采用双耳夹持形式，销轴穿过轴承后由两侧耳片共同约束，能够改善单侧支承带来的翻转力矩，并提高轴承外圈定位稳定性。

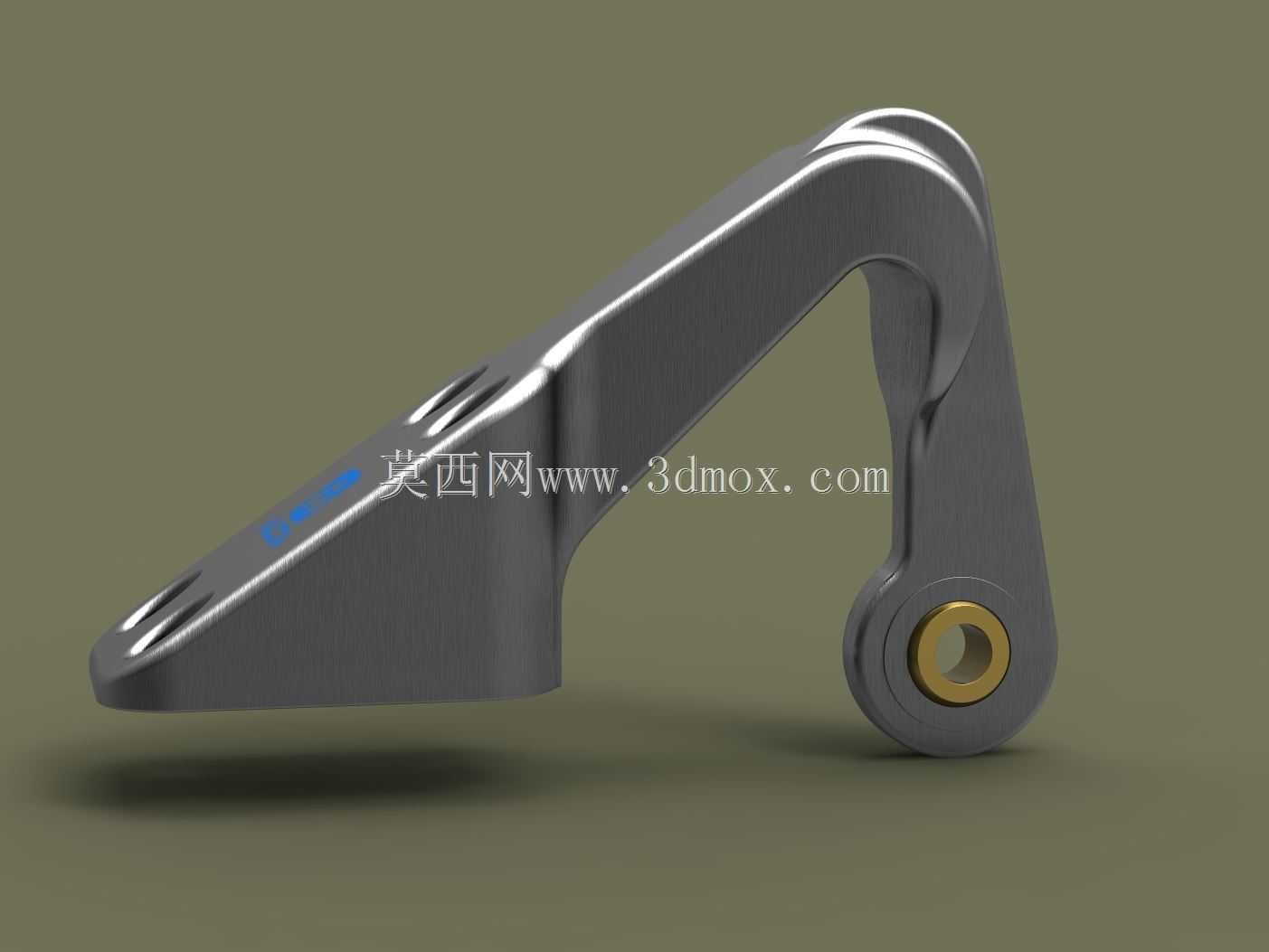

　　外形上，支架从底板向铰接端逐渐收窄，侧面过渡为斜壁和圆角，避免尖锐转角造成应力集中。底板与立壁之间不是简单直角拼接，而是通过连续圆弧和加厚根部传递载荷，这对承受周期性拉压、振动和小幅冲击的航空连接件较为关键。端部耳片外侧保留加工成型面，内孔周边材料相对加厚，以保证轴承压入或销轴穿装后的局部刚度。

　　安装边界方面，设计时需要同时校核底板贴合面平面度、铰接孔中心高、耳片开口宽度以及销轴轴线与安装面的平行度。底板孔距决定支架在机体上的定位范围，铰接孔直径和耳片间距决定可选用轴承、衬套及销轴的规格；支架侧向轮廓则要为连杆摆动预留间隙，尤其在极限偏转位置，不能与减重孔边缘、紧固件头部或相邻结构发生接触。

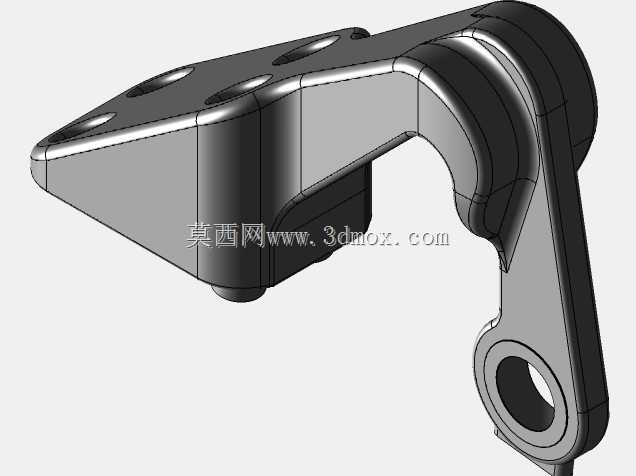

　　建模过程中，实体特征可按底板轮廓、主立壁拉伸、耳片分叉、轴承孔、减重孔和沉头孔逐步建立。圆角不宜只作为外观处理，而应结合载荷路径布置：根部大圆角负责降低弯曲应力集中，耳片孔边圆角负责改善销轴接触区的疲劳寿命，外露棱边小倒角则服务于去毛刺、表面处理和装配安全。铝合金材料的使用使零件在保持较好比强度的同时降低质量，适合对重量敏感的航空场景；若用于批生产，还需结合阳极氧化、衬套压装和孔系精加工公差进一步完善细节。
