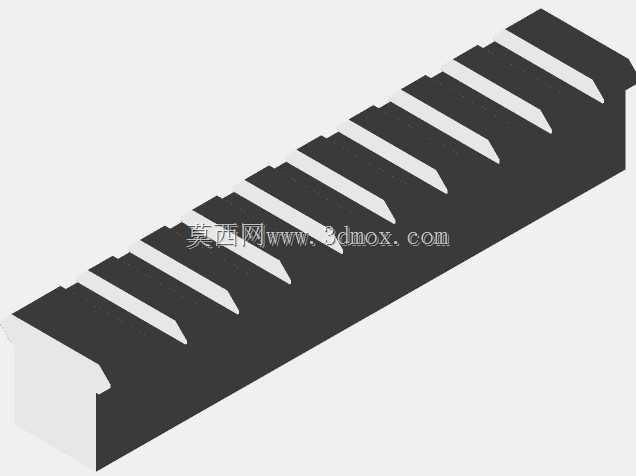

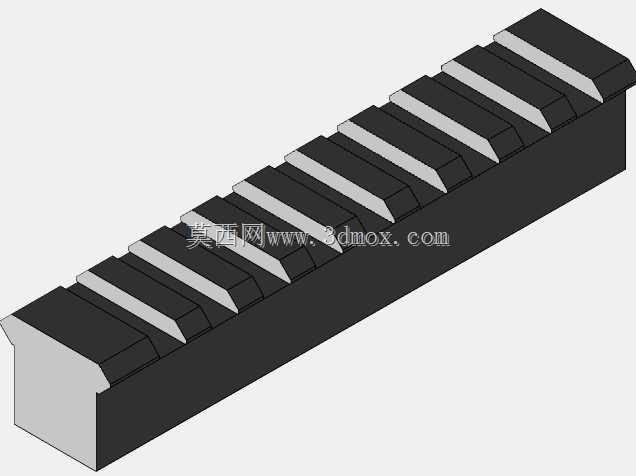

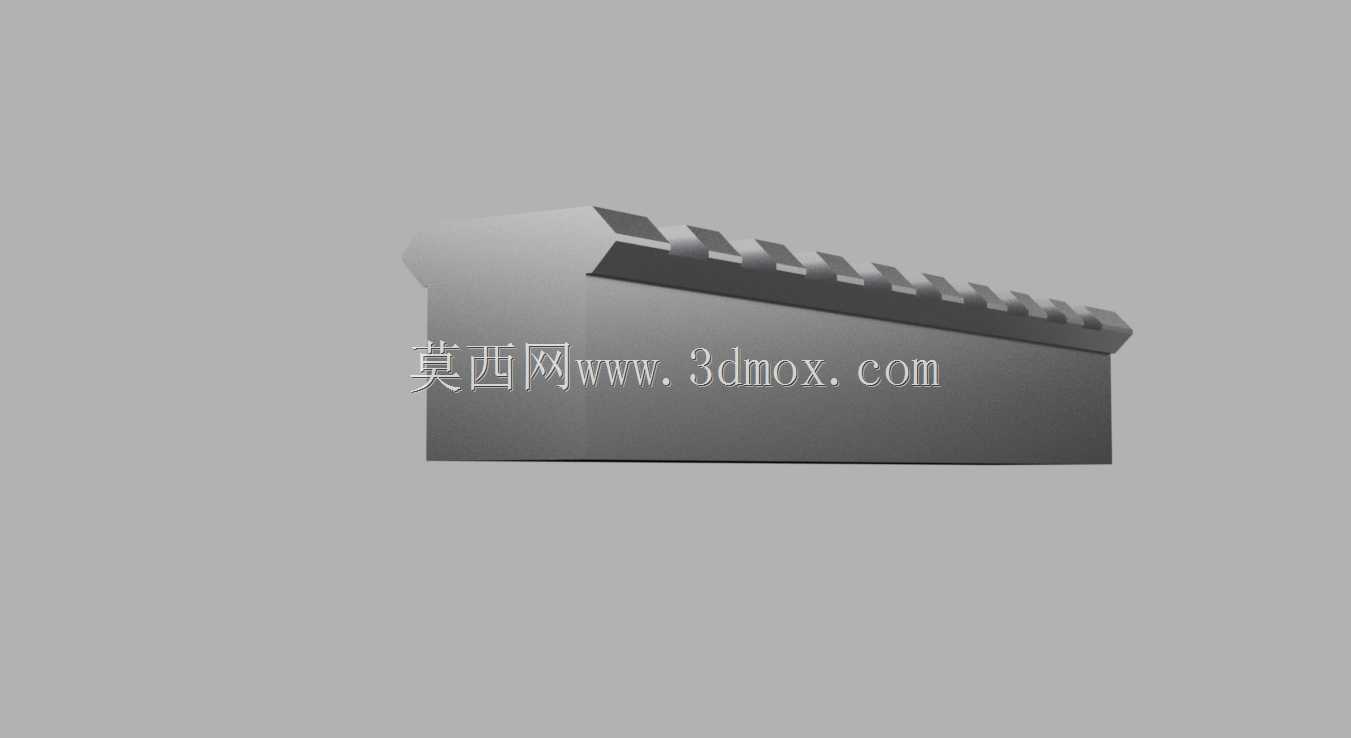

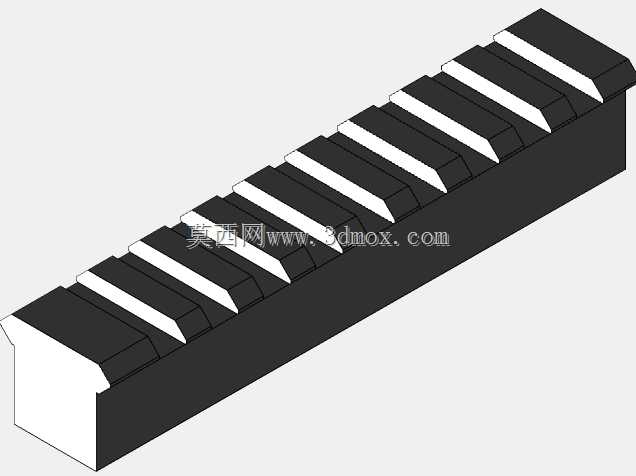

弧形皮卡汀尼战术导轨安装基座结构

　　该导轨结构主要用于枪械护木、机匣顶部或战术附件平台上，为瞄准镜、红点瞄具、激光指示器、战术灯、前握把等附件提供标准化机械接口。实际装配中，附件通过横向卡槽骑跨在导轨顶面，齿槽提供轴向定位，锁紧块或螺母从侧向夹紧，保证后坐冲击下附件不发生滑移。

　　模型采用皮卡汀尼制式的连续齿形布局，齿顶宽度、齿槽间距和槽深按常见战术接口关系处理，槽口两侧留出锁紧件运动空间。与直导轨不同，该件沿长度方向带有弧形轮廓，适配带有曲率的护木或机匣表面；建模时齿形随弧面分布，需要控制每个齿槽法向与安装面的关系，避免附件装入后出现干涉或锁紧面贴合不良。

　　结构主体为长条状基座，底部承载面用于贴合被安装件，上部为规则重复的定位齿。端部做了过渡处理，可减少应力集中，也便于附件从端部滑入。齿槽之间保留均匀壁厚，既保证导轨刚性，又控制整体重量。若用于金属加工，可考虑铣削成型后进行表面处理；若用于非金属样件，则需关注层纹方向对齿面耐磨性的影响。

　　从安装边界看，导轨宽度决定附件夹持范围，底面弧度决定匹配半径，齿部高度影响瞄准线抬升量。设计时不能只关注单齿尺寸，还要校核全长范围内附件跨齿数、锁紧螺钉位置以及底部固定孔布局。底部固定孔可沿中心线或交错布置，孔位应避开齿槽薄弱区，并保证螺钉头部不干涉附件底面。

　　在战术设备集成场景中，这类导轨承担重复定位和载荷传递作用。光学瞄具对导轨直线度和齿距一致性较敏感，轻微错位会影响归零保持；灯具、激光等附件则更关注夹持稳定性和抗振能力。弧形方案的价值在于贴合非平面载体，使附件安装位置更贴近本体轮廓，减少额外垫高块带来的松动风险。

　　三维建模过程中，宜先建立底面安装弧面与中心轨迹，再按标准截面生成齿形阵列，最后处理端部倒角、固定孔和减重区域。齿槽根部建议保留小圆角，避免热处理或受力时产生裂纹；顶面与侧面应保持清晰边界，方便工程图标注和后续数控加工。整体结构虽不复杂，但重复特征多、配合要求高，尺寸链控制直接决定附件能否顺畅装拆并稳定锁紧。
