天然气丙烷喷射式气体锻造燃烧器

　　这套喷射式气体燃烧器主要面向小型锻造炉、金属加热工位和手工热加工场景，可接入天然气或丙烷气源，在炉膛内形成集中、稳定的高温火焰。前端细长喷管负责把混合后的可燃气体导向加热区，后端扩径与夹持结构则承担进气衔接、喷嘴定位和炉壁安装的作用，整体形态围绕“长距离伸入炉腔、末端稳定燃烧”这一使用需求展开。

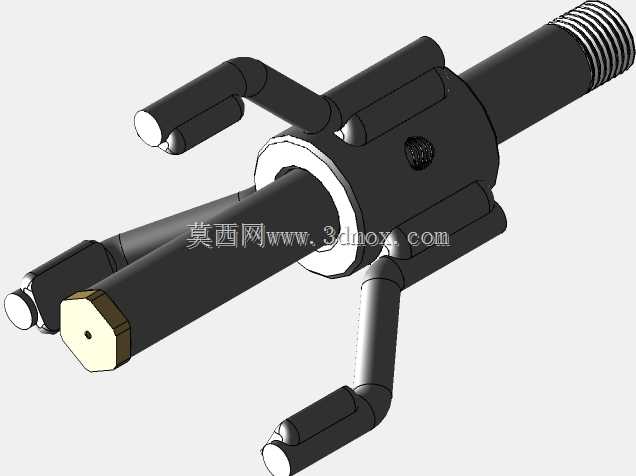

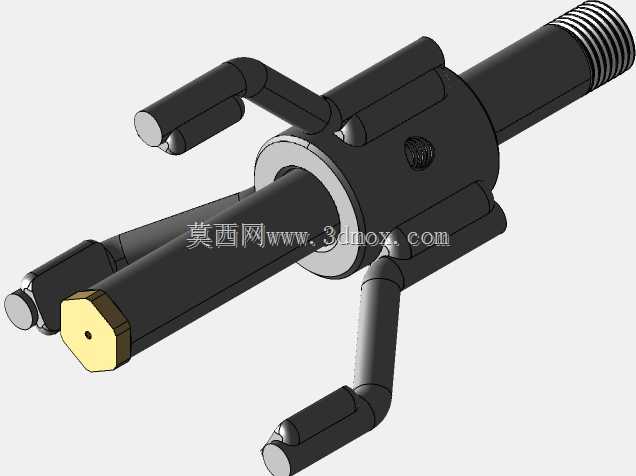

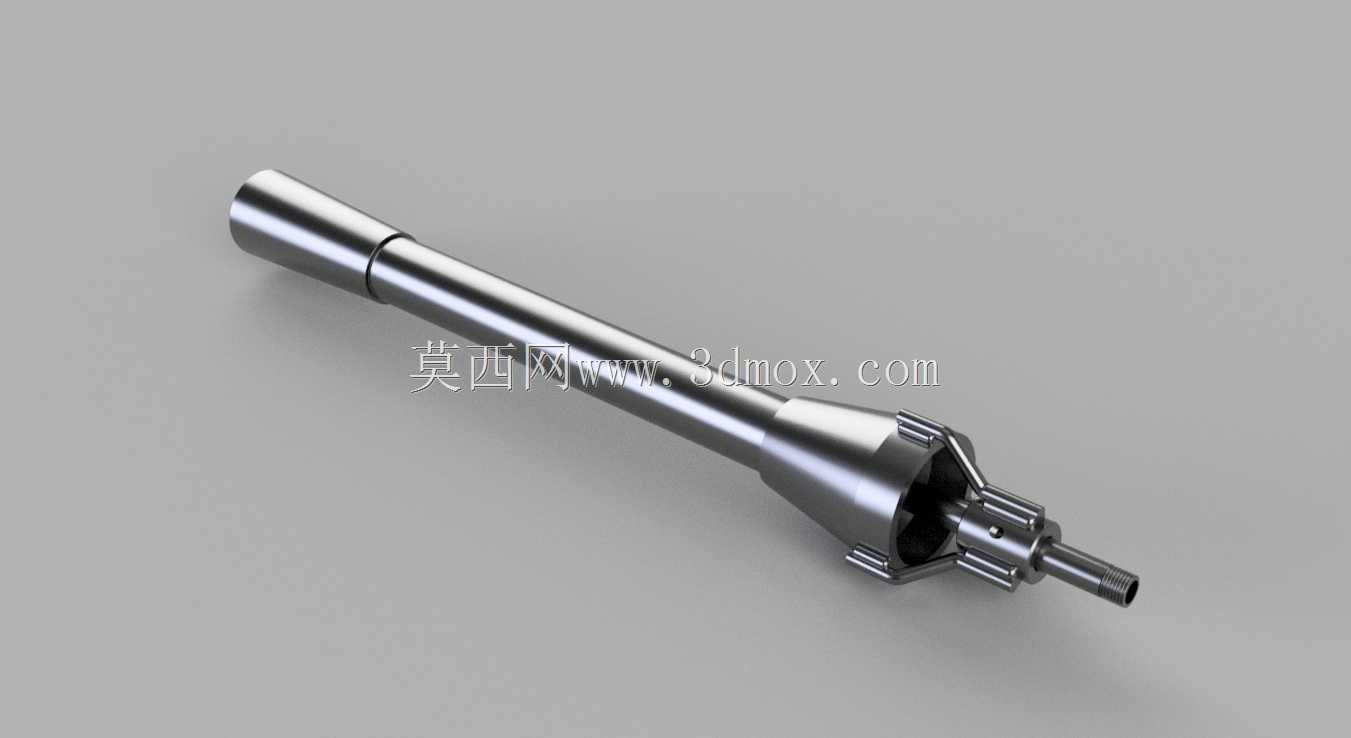

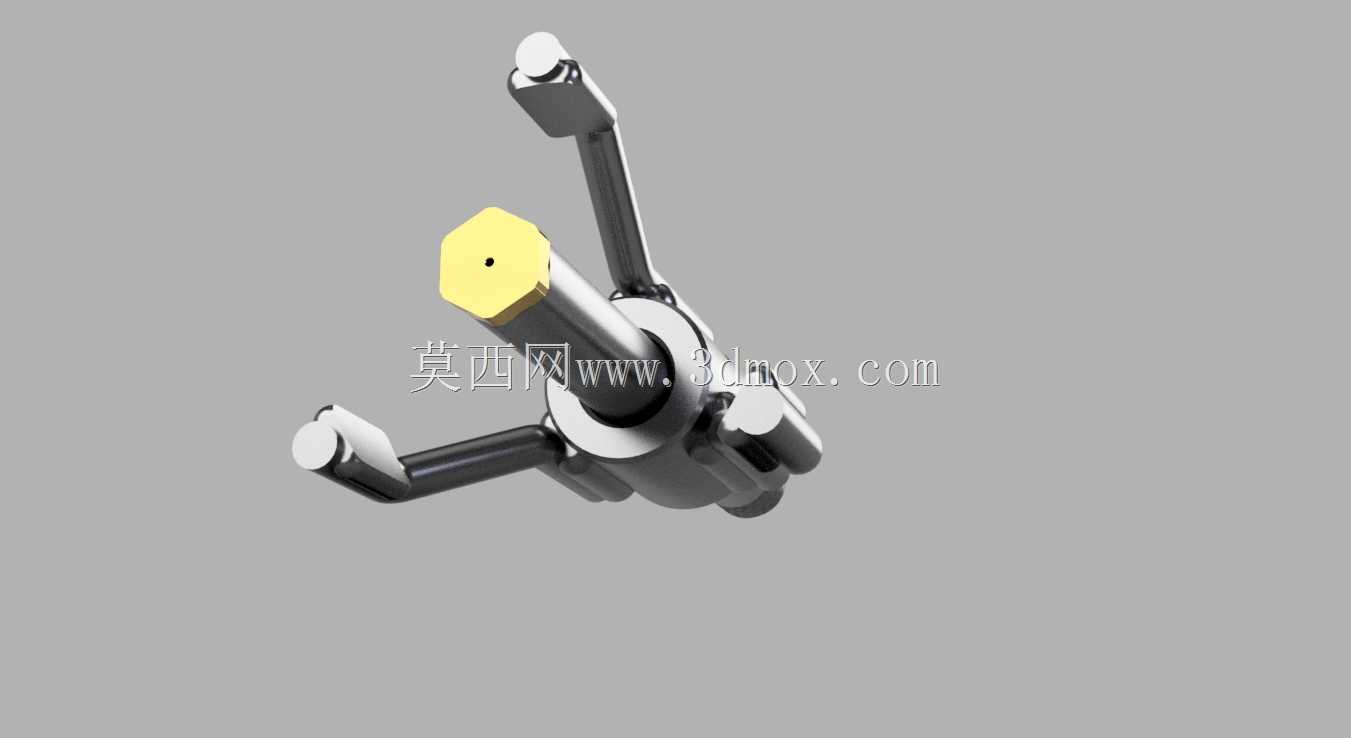

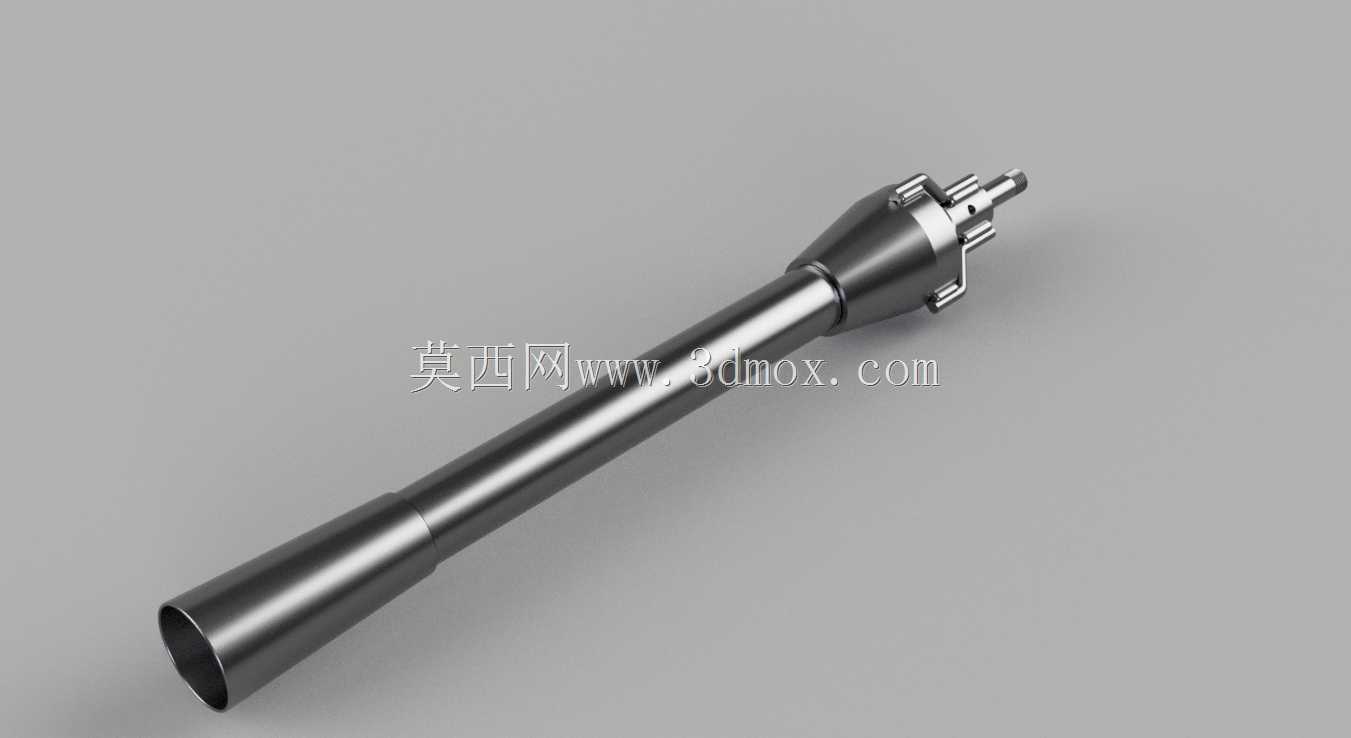

　　从结构布置看，燃烧器沿轴线依次分为进气连接段、混合过渡段、长喷管段和出口段。后端小直径接口用于对接燃气管路或控制阀组，周围的块状、爪状结构并非装饰，而是为安装限位、扳手夹持和防转定位预留的受力部位。中部锥形过渡段把较小的进气通道平滑引向长直管，既减少流道突变带来的阻力，也让气体在进入喷管前保持较稳定的流向。前端长管可以穿过炉壁保温层，将火焰出口布置在靠近坯料的位置，避免热量在炉外散失。

　　实际选型时，需要重点核对安装边界。燃烧器总长较大，炉壁外侧应预留管路连接和阀门操作空间，炉内则要保证喷管末端与坯料、炉衬之间留有合理距离，防止火焰直接冲刷耐火材料或被工件遮挡。后端连接部位的外形尺寸决定了开孔、法兰或固定支架的大小，建模时不能只看圆管外径，还要把侧向凸台、夹持面和接头长度纳入干涉检查。若用于既有锻炉改造，应先测量炉墙厚度、安装孔位置和燃气管道走向，再决定喷管伸入长度。

　　功能设计上，该结构强调喷射引射和火焰集中。气体经后端接口进入后，通过收缩与过渡通道获得较高流速，在出口处与助燃空气混合并燃烧。细长喷管使火焰方向明确，适合对钢坯、铁件或小型锻件进行局部加热；锥形段增强了结构刚度，可降低长管在高温环境下受热变形带来的轴线偏移。后端多面夹持结构有利于拆装维护，更换喷嘴或清理积碳时不必整体拆解炉体。

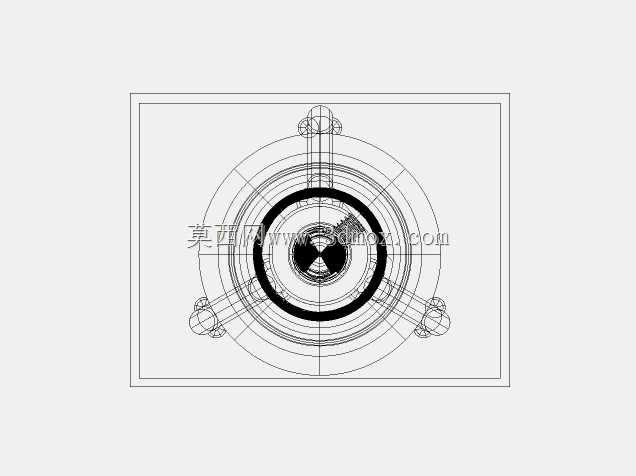

　　三维建模过程中，回转体部分适合采用车削加工思路建立，先确定各段外径、内径、锥度和台阶长度，再处理后端非对称安装特征。喷管壁厚、端部圆角、过渡锥角和接头同轴度是影响装配与燃烧稳定性的关键参数。对于结构工程师而言，模型不仅要表达外观，还应体现燃气通道连续性、安装面承压关系以及高温区域与固定区域的分界，以便后续开展炉具布置、管路匹配和维护空间校核。
