低成本可拆尖锥铁砧工装结构

　　该套低成本铁砧工装面向小型锻打、钣金修整、手工敲击与维修工位使用，整体采用圆柱桶体作为承载基座，顶部布置可拆卸的尖锥砧头与平直砧块，兼顾尖角成型、平面校直、局部弯折等多种作业需求。桶体基座选用圆筒轮廓，底部设置环形翻边增大接地面积，作业时可通过地脚螺栓固定于工作台或地面，也可在桶腔内装填砂石、废金属块等配重物料，降低敲击过程中的晃动与回弹。基座侧壁预留两处横向通孔，既作为搬运握持位，也可穿入圆棒作为辅助撬杆或工件定位挡销，顶部环形凸缘用于承托砧块并限制其水平窜动。砧体工作部分分为平直矩形砧块与锥形尖角两段，平直段顶面提供稳定的敲击平面，适合薄钢板校平、小零件冲切、錾削定位；锥形段从矩形块端部向外收窄为尖锐形态，可伸入弯件内侧、

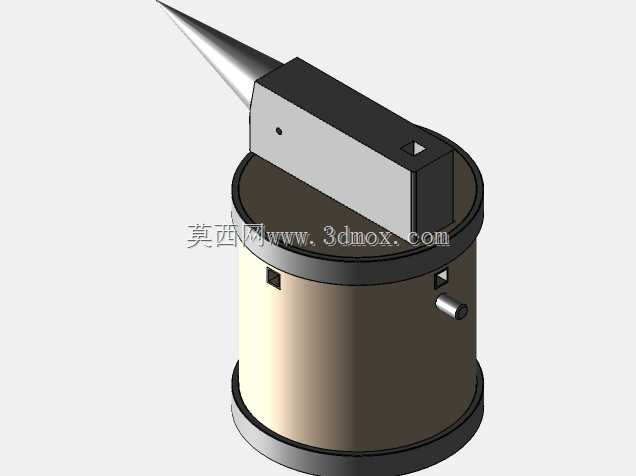

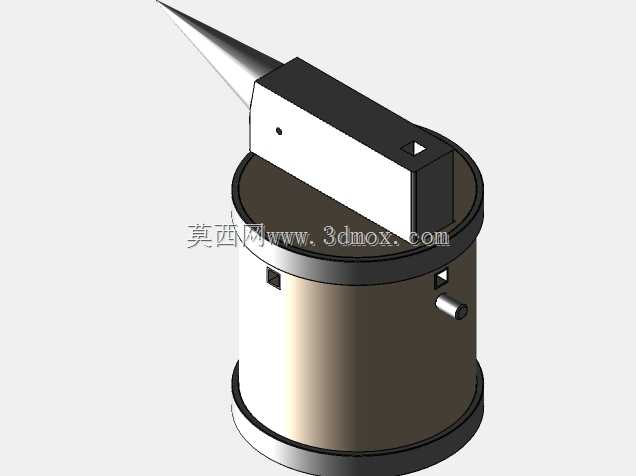

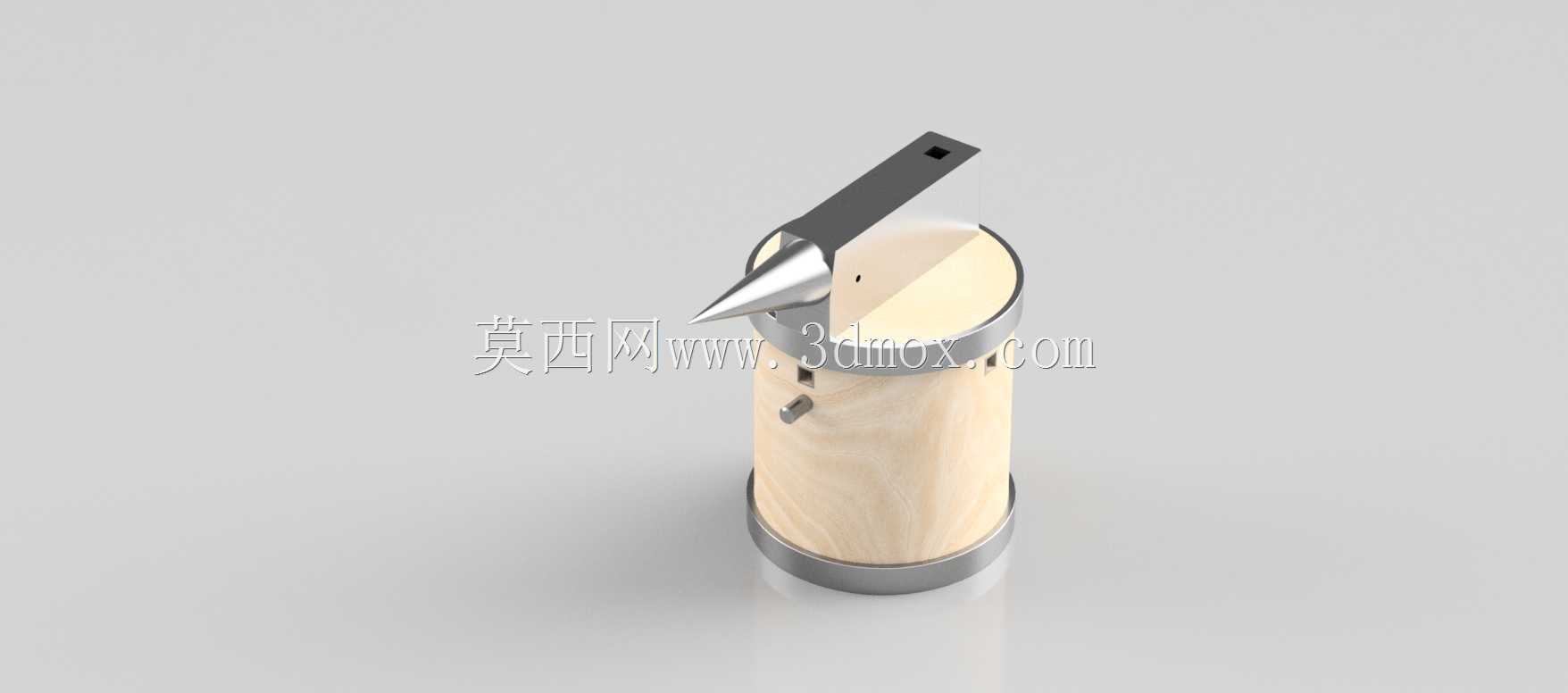

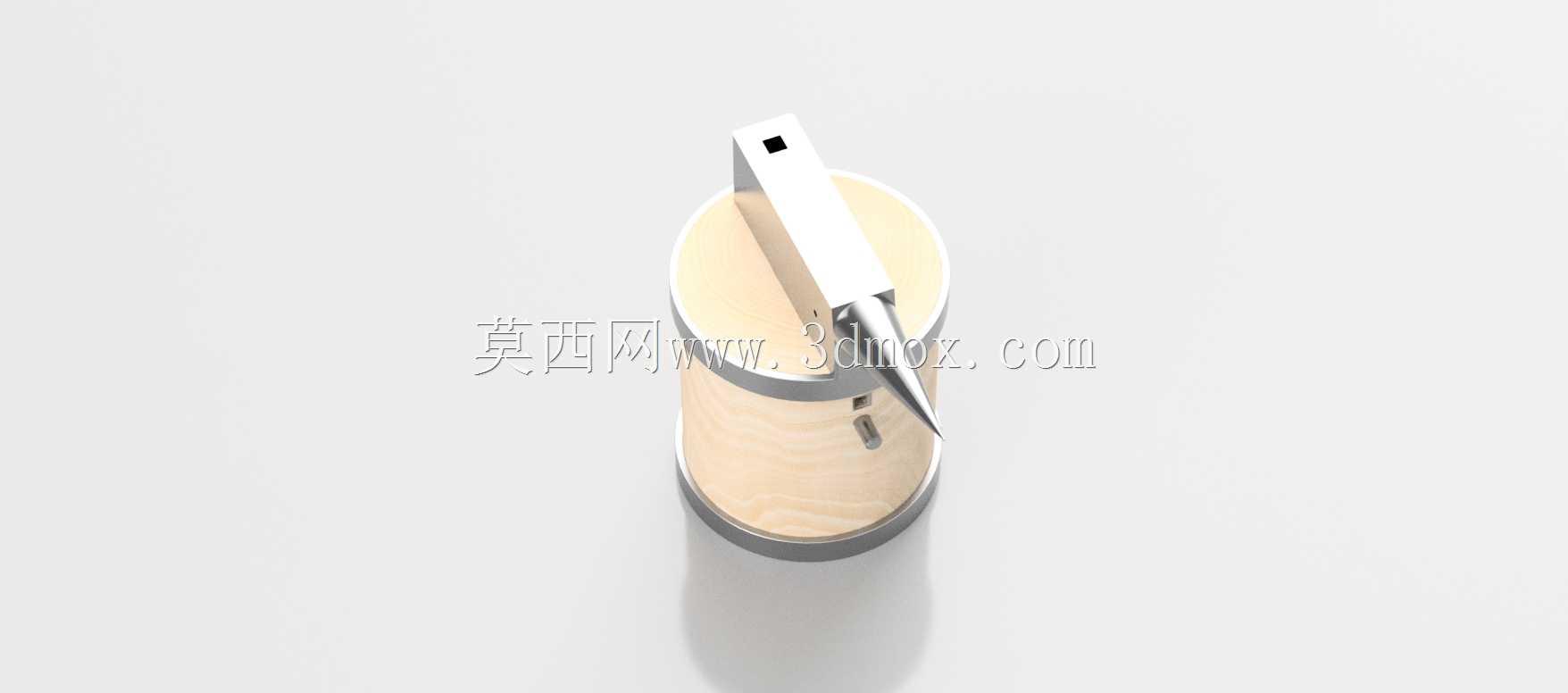

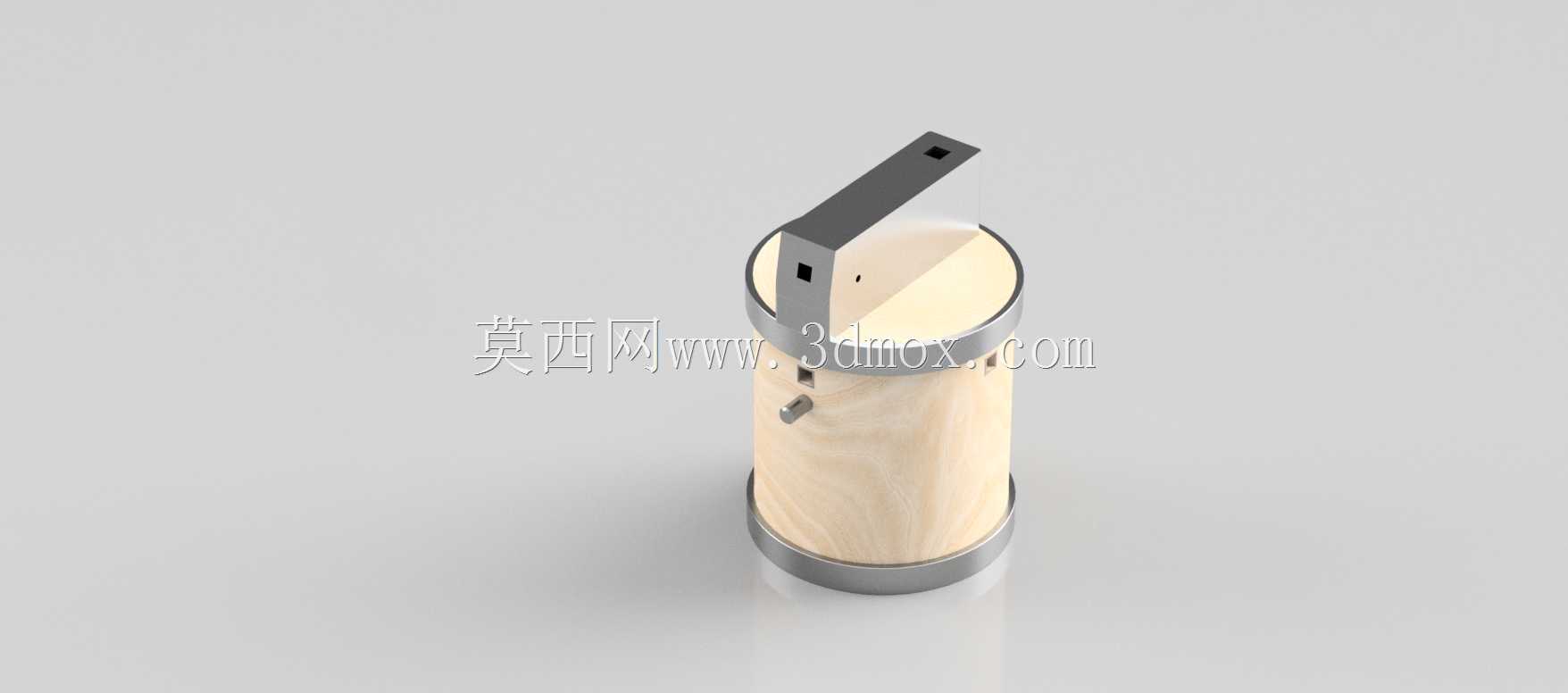

　　环形工件内孔或狭小拐角处进行圆弧胀形、弯折校正与首饰类小件锻打。砧块与基座采用分体式装配思路，磨损后可单独更换砧头，无需整体报废基座，桶体可利用现成管材或回收容器改制，显著降低自制工位的材料投入。三维建模时需重点控制基座外径、总高度与砧块悬挑长度的匹配关系：桶体直径过小会导致尖锥端受冲击时倾覆，砧块悬挑过长则会在重击下产生弹性变形；侧壁通孔位置需避开顶部承压区域，环形凸缘厚度要满足反复冲击下的局部抗压要求。尖角段需保持平滑过渡，避免截面突变造成应力集中，砧块顶面与基座轴线应保证垂直，使敲击载荷沿桶体轴向传递至地面。该结构适用于个体维修铺、教学实训车间、手工锻造工作室及临时野外抢修点，可在缺少重型铸造铁砧的条件下快速搭建满足轻中度敲击作业的工位，模型完整呈现了桶体、砧块、尖锥、侧孔与顶部限位结构的装配关系，便于后续按可用材料尺寸调整比例并出图加工。
