铝黄铜压铸件气密泄漏测试台结构设计

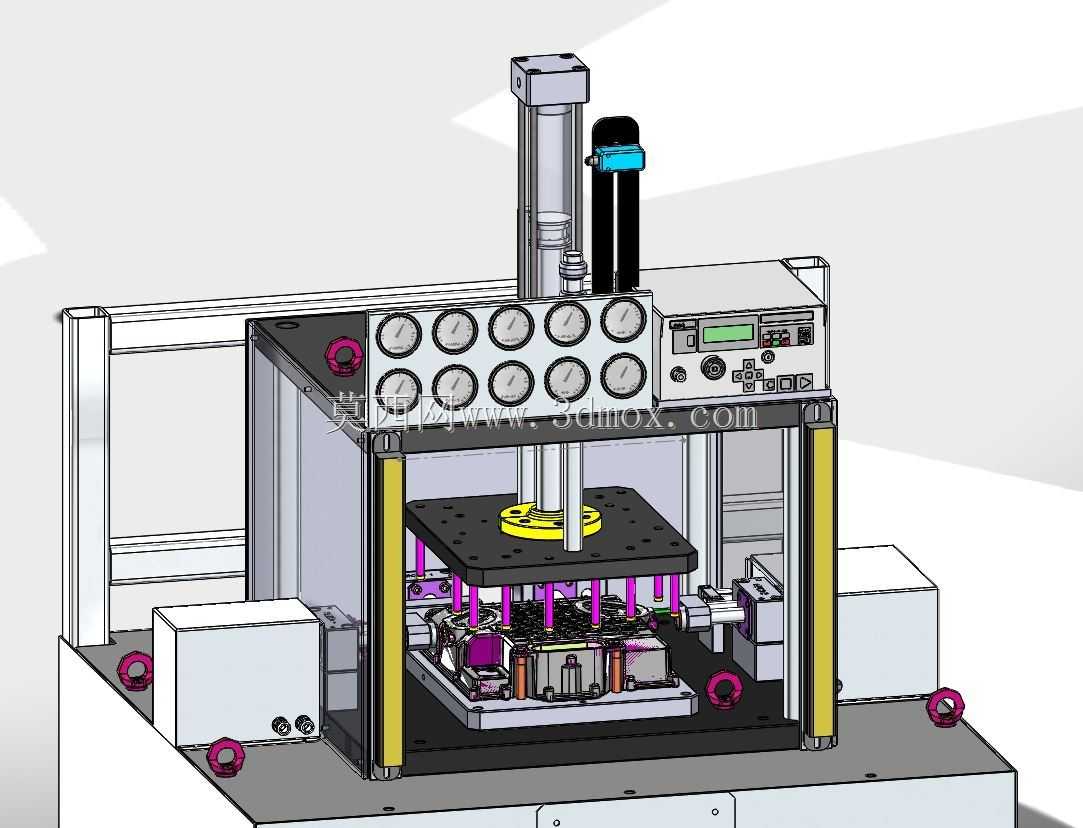

　　这套三维结构面向铝、黄铜类压铸件的气密性与泄漏量检测，常见于通信壳体、阀块、缸体、泵体、散热腔体等零件的机加工后工序。压铸件在铸造、CNC加工和装配过程中容易出现缩孔、砂眼、微裂纹或密封面加工缺陷，单靠外观检查无法判定内部是否存在贯通泄漏，因此需要在专用测试台上完成封堵、压紧、充气、稳压、压差或流量判定。整机采用立式框架布局，底部为焊接或拼装式机架，台面布置工件定位夹具、侧向封堵气缸、浮动密封接头和废料/残液承接区域；中部升降板由导向轴约束，保证压头下行时平行度稳定，避免单侧受力造成密封圈偏磨。上部布置多组压力表、压力调节单元和控制仪表，便于同时观察气源压力、测试压力及保压状态，面板侧预留启停、急停和参数显示区域，符合车间独立工位操作习惯。

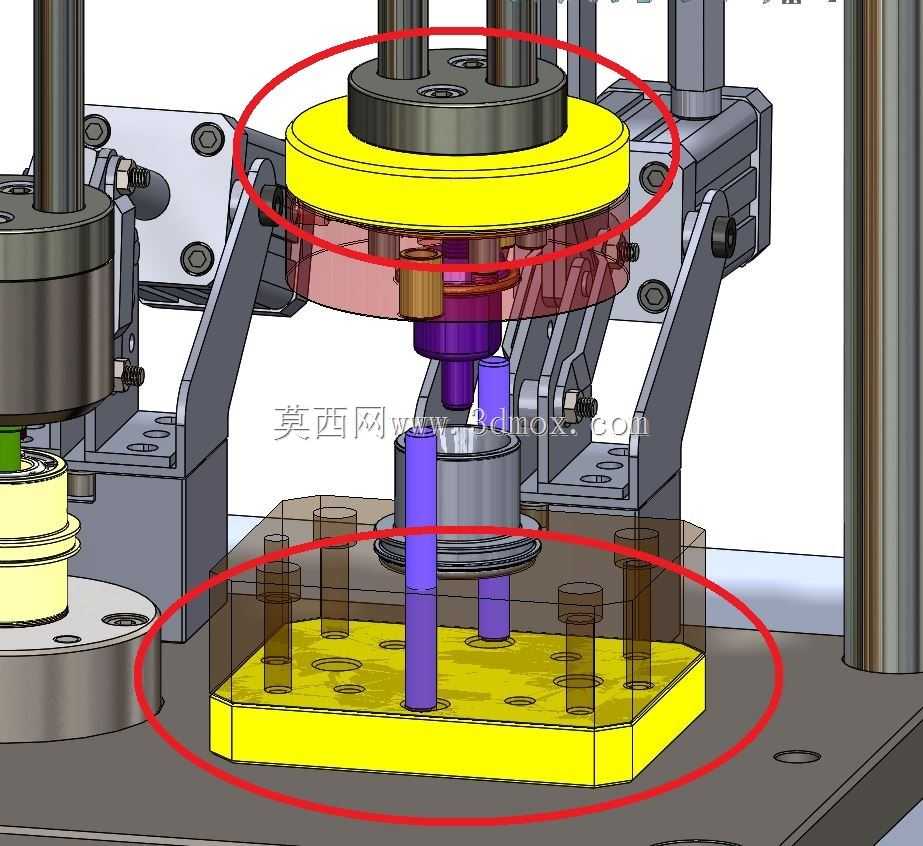

　　设计时优先处理的是工件密封边界。压铸件外形往往带有多个孔口、异形法兰和加工面，夹具需要根据零件基准面设置定位块，再用聚氨酯或丁腈橡胶密封垫对开放孔位进行软封堵。侧向封堵机构采用小行程气缸配合浮动接头，可补偿工件装夹位置误差；垂直压紧机构则通过顶板、导柱和压块把载荷均匀传递到工件周边，防止薄壁壳体在测试压力下变形。模型中可以看到多组紫色立柱、定位销和压紧块，这些结构用于区分粗定位、精定位和受力压紧，避免把密封力与定位力混在同一个零件上。

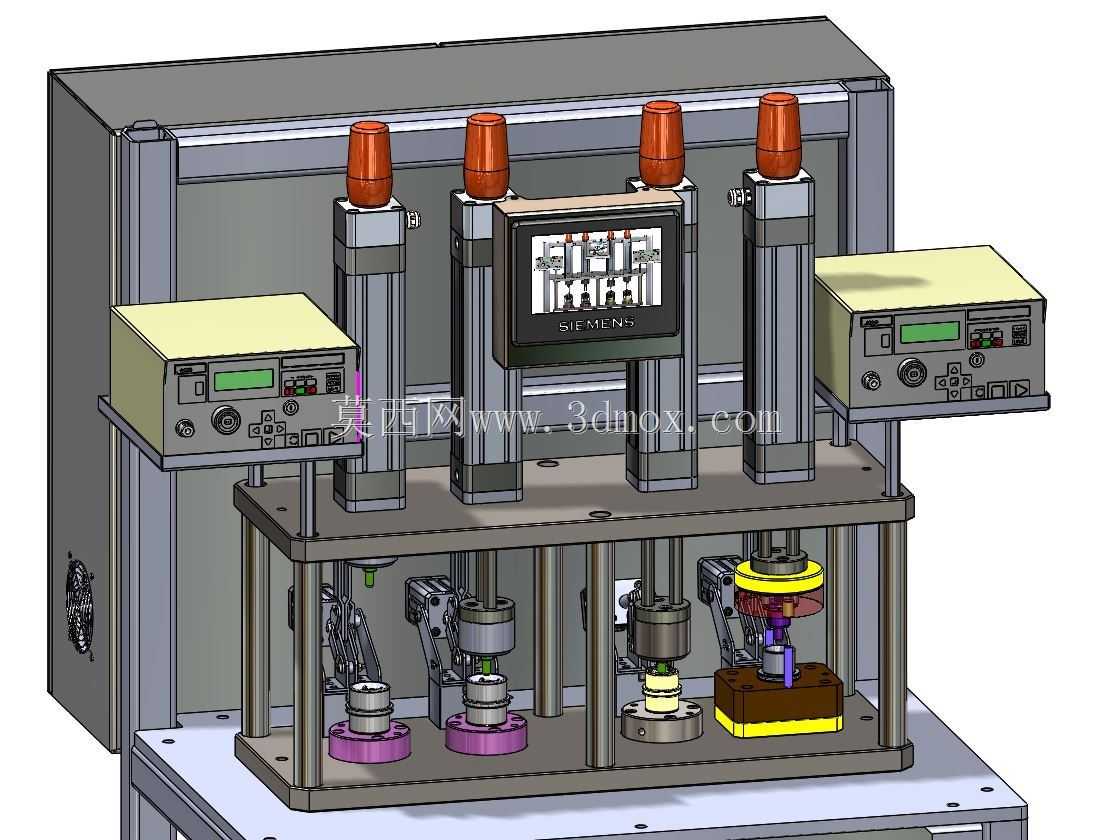

　　气路设计围绕“充气—平衡—检测—排气”的节拍展开。前端配置过滤调压、油雾分离、截止阀和压力传感器，保证进入工件腔体的气体干燥且压力稳定；测试回路与夹紧回路宜分区控制，防止夹具失压时测试腔仍带压。多表盘布置适合手动调试和多通道扩展，电控仪表则用于设定保压时间、泄漏阈值和合格判定。对于需要水检的工况，机架下部可预留透明水槽或接水盘，工件在充压后浸入水中观察气泡；对于干检工况，则通过压差衰减或流量变化判断微小泄漏，两种思路在台体框架上都能保留升级空间。

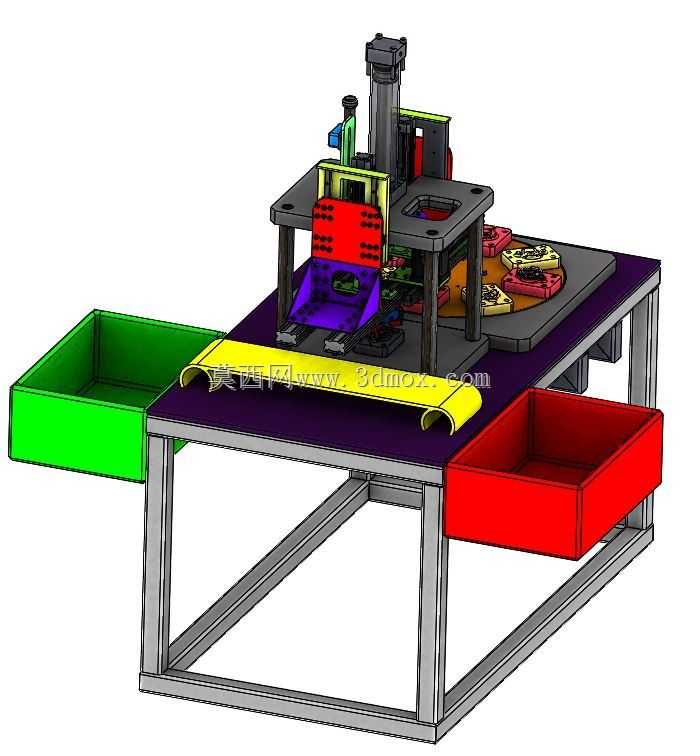

　　安装边界方面，设备占地以长方形工位为基础，四周需保留气缸维护、密封件更换和工件取放空间；高度方向要保证上部压力表、升降缸和电控盒可操作，后侧留给气源三联件、阀岛和走线槽。台脚采用可调支撑或脚垫，便于在装配时校正台面水平。框架立柱、透明防护板和黄色安全门/光栅位置体现了上下料与压合区域的安全隔离，压合作业时人员不应进入升降板运动范围。整体结构强调模块化：夹具底板可按不同压铸件更换，封堵头、密封垫和压块做成快换形式，机架、气路和控制部分保持通用，从而在多品种小批量铸件检测中减少重复制造成本，也让三维建模阶段的干涉检查、管路布置和维护空间验证更加直观。
