紧凑型标准气动活塞直线执行缸

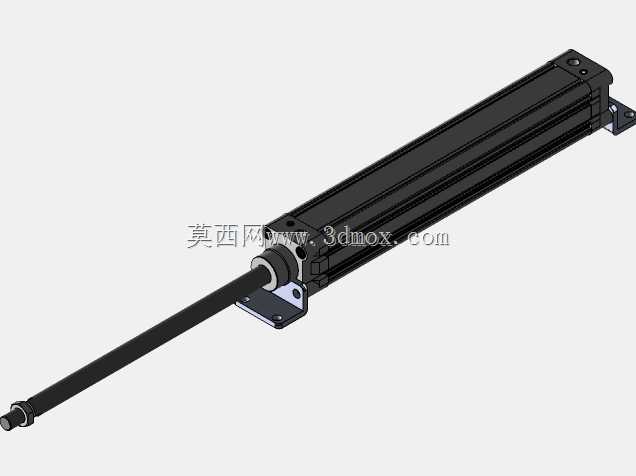

　　这类紧凑型气动活塞缸在自动化产线里承担最基础也最频繁的直线推拉动作，常见于工件顶升、夹具夹紧、挡料定位、分拣推送、门盖开合以及工装换位环节。它不像电缸那样需要配套驱动器与编码器，也不像液压缸依赖高压油源，而是直接接入工厂压缩空气回路，通过电磁阀换向即可完成伸出与缩回，因此在包装、装配、检测、注塑取件和轻工输送线上用量极大。三维建模时需要把缸筒、端盖、活塞杆、活塞密封、导向套、拉杆或型材式连接结构统一表达清楚，尤其要还原前端活塞杆伸出段的螺纹接口，因为现场负载连接件、浮动接头或鱼眼接头都依赖该段尺寸进行装配。

　　从结构思路看，该缸采用方形截面缸体，侧面平整，便于贴近安装板或型材布置；四角的贯通连接结构将前后端盖拉紧，保证受压时缸体不发生分离。前端盖集成活塞杆导向与密封区域，内部活塞将压缩空气作用面积转化为轴向推力，双作用工况下两腔分别进气，可实现两个方向的主动驱动。建模过程中应重点处理活塞杆与端盖的同轴关系、活塞外径与缸筒内壁的配合边界，以及端盖上气口的位置，避免管路干涉。外形尺寸方面，缸体长度随行程变化，截面宽度决定安装占用空间，活塞杆直径和伸出长度影响抗侧向力能力；布置时不能只看理论推力，还要预留磁性开关、调速接头和气管弯曲半径。

　　实际选型时，推力由缸径与工作压力共同决定，但负载不应长期压在理论极限上。水平推送可按常规摩擦和加速余量校核，垂直顶升则必须考虑断气回落、导向偏载和安全保持。该类缸对侧向弯矩较敏感，若负载轨迹存在横向偏移，应配合直线导轨或导柱使用，而不是让活塞杆单独承受径向力。安装边界上，前端法兰、后端耳环、脚架或中间铰轴会改变整机包络，模型中需要把固定孔位、螺栓间隙和运动极限位置一并体现。

　　对于设备设计人员，这类元件的价值在于结构成熟、替换方便、控制简单；对于三维建模人员，则应把静止装配与行程极限都表达出来，确保伸出终了时活塞杆、连接件和周边护罩不发生碰撞。缸体表面的沟槽、端盖螺钉、气口螺纹和密封环虽然细节小，却直接影响工程图导出、BOM整理以及现场维护。
