20吨墙板压制成型压力机结构

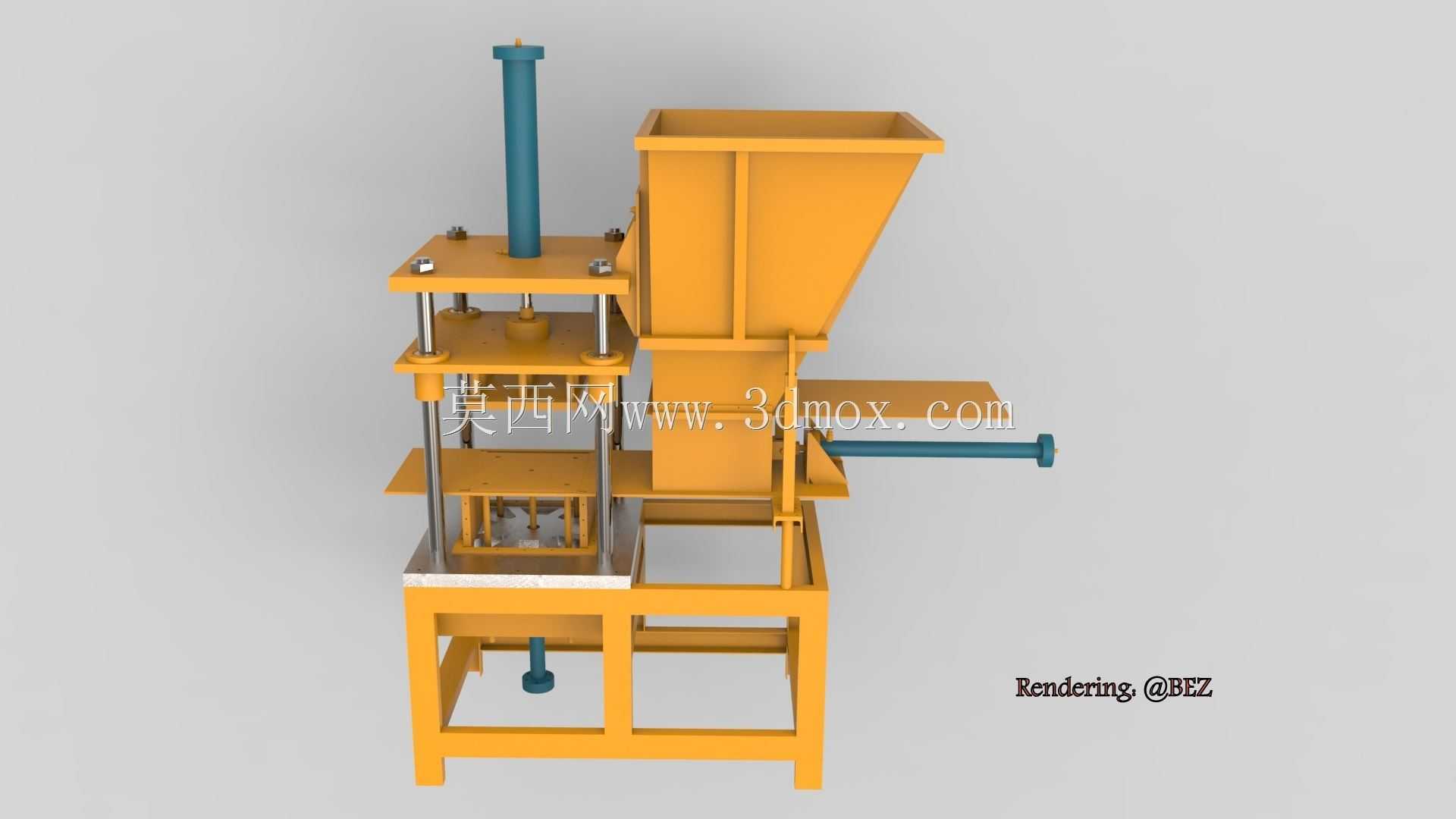

　　这套三维结构围绕水泥基特殊墙板的压制成型需求展开，整机以20吨压制载荷为核心设计指标，适配与普通混凝土材料属性相近的墙板坯料，可完成填料、均布、加压成型、顶出脱模的连贯工序，在中小型建材预制件生产、装配式墙板试制、非标砌块加工场景中使用。设备上部设置敞口式受料斗，斗体采用大倾角收拢结构，干硬性拌合料投入后可依靠自重向下方成型腔滑落，料斗侧部配置往复推料构件，能够把堆积物料均匀推送至模腔区域，避免坯料局部缺料、密度不均的问题。中部压制工位采用多层板式导向布局，上压板连接竖向施压立柱，沿四根导向导柱完成垂直升降动作，导柱两端分别固定在上层安装板与下部机架台面，配合滑动衬套约束压头运行轨迹，压制过程中压头不会出现偏摆、啃模的情况；

　　模腔区域设置可更换托板，成型完成后下方顶出机构可将成品墙板连同托板一同抬升，方便操作人员取件，绿色托板工位预留了输送对接空间，后续可直接接驳辊道或转运小车。下部承载机架采用方管焊接框架结构，四条支腿间设置多层横撑与斜向加固梁，抵消20吨压制时的反向冲击力，机架底部预留地脚安装孔位，现场布设时需浇筑混凝土基础并做水平找正，避免满载时机架出现不均匀沉降。整机布局按照车间常规作业动线排布：受料区朝向物料输送侧，操作取件侧预留不小于800mm的操作空间，施压驱动组件布置在机架上部后侧，不占用正面操作空间；液压管路与电气走线沿机架型材内侧布设，外露运动部位均预留安全防护安装位。建模过程中所有配合面均按实际装配关系搭建，导柱与衬套的配合间隙、

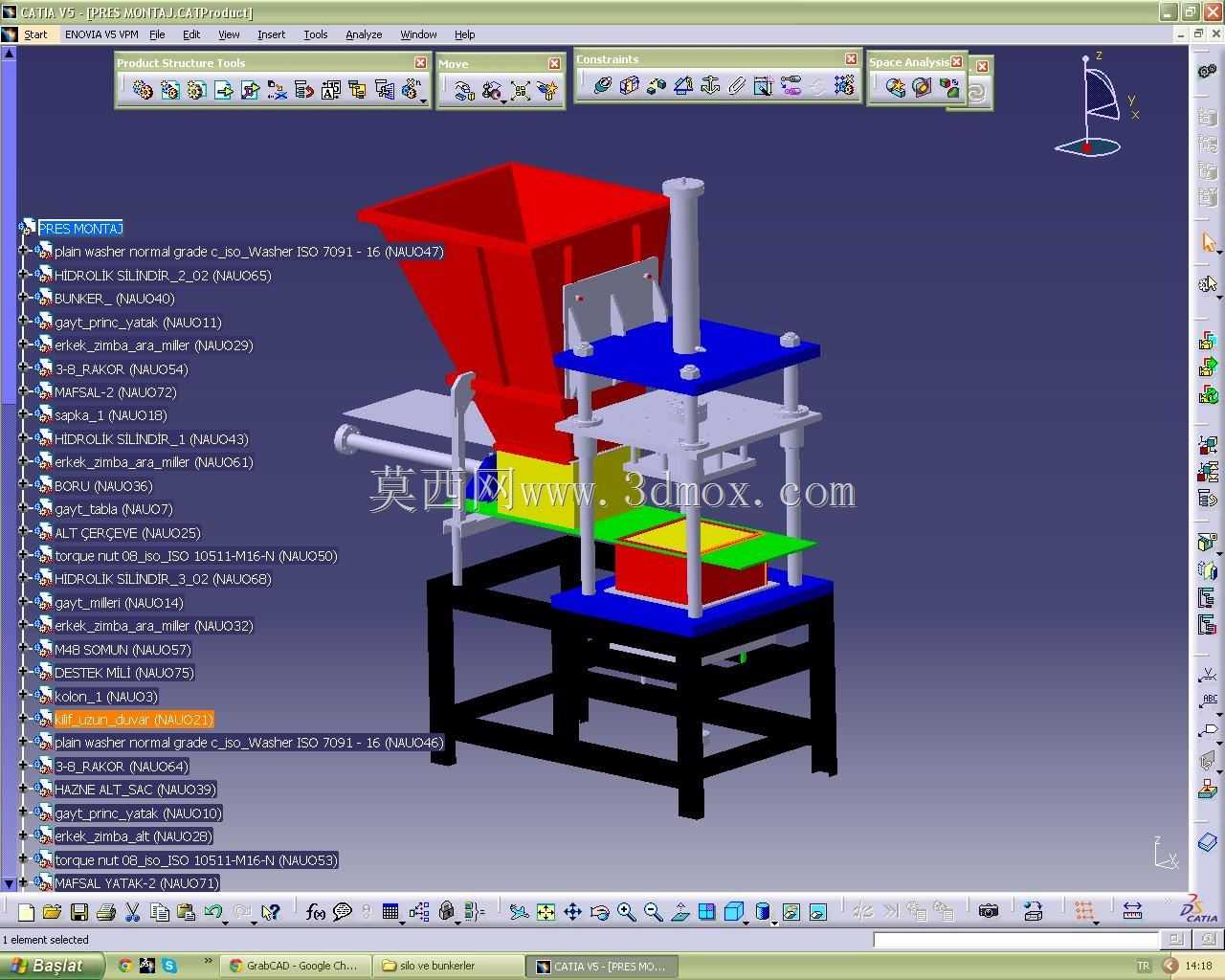

　　压头与模腔的单边间隙、推料行程与料斗落料口的对位关系都做了还原，框架焊接件保留了型材拼接的真实结构，没有做无关的外观简化。设计阶段重点校核了压制工位的载荷传递路径，20吨压制力通过压头、模腔、托板最终传递到下部框架，每层安装板的厚度、加强筋布置都对应载荷分布做了适配，既避免刚性不足导致的成型面翘曲，也不会因冗余增重造成材料浪费。设备整体占地紧凑，不需要复杂的地基预埋即可完成部署，既能用于小型建材厂的固定工位生产，也可在预制件试制车间完成不同配方墙板的压样测试，推料、压制、顶出的动作逻辑清晰，后续改造时可直接替换不同尺寸的模腔，兼容同压力等级下的多种砌块、板材成型需求。
