立式液压榨油机整机结构三维设计

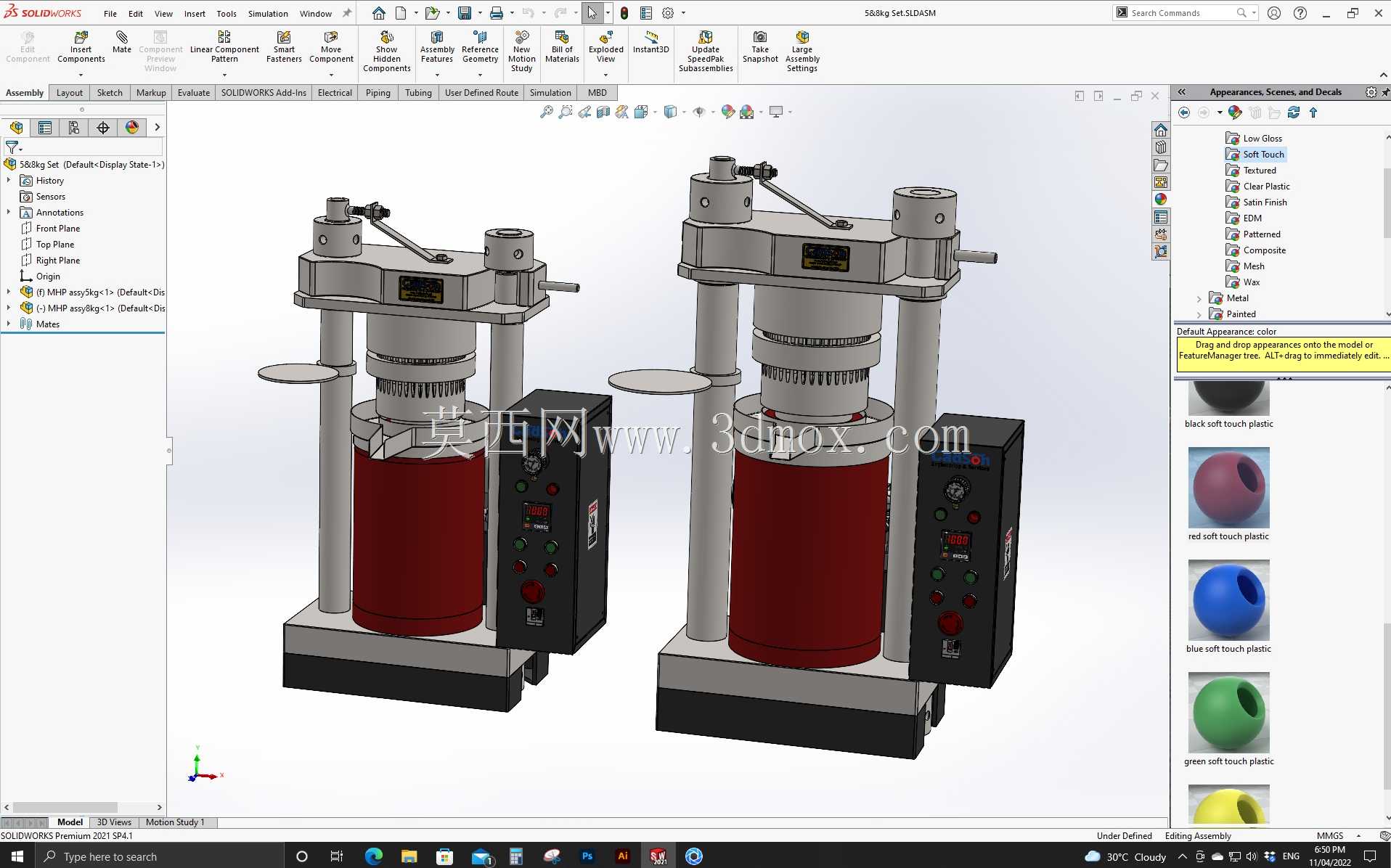

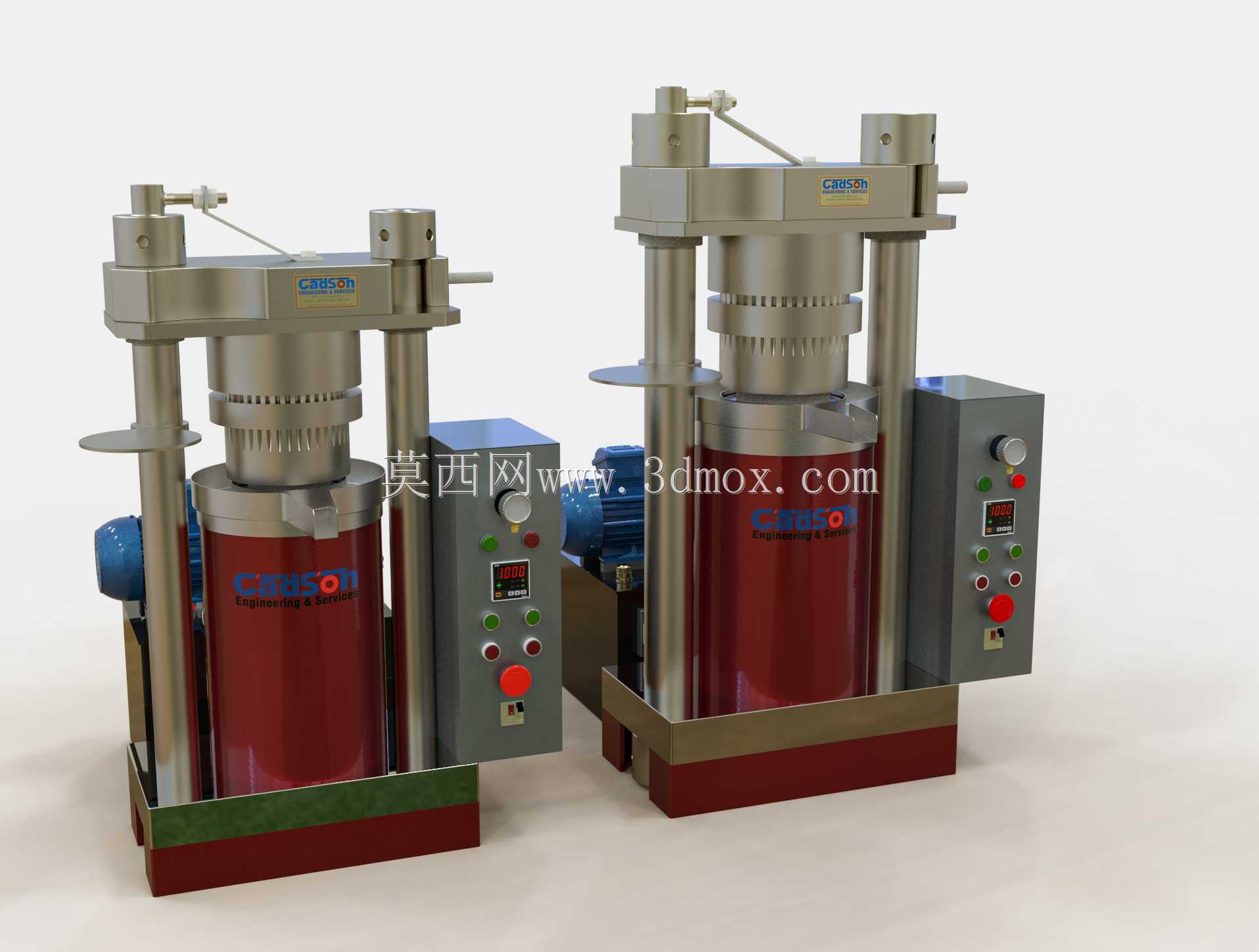

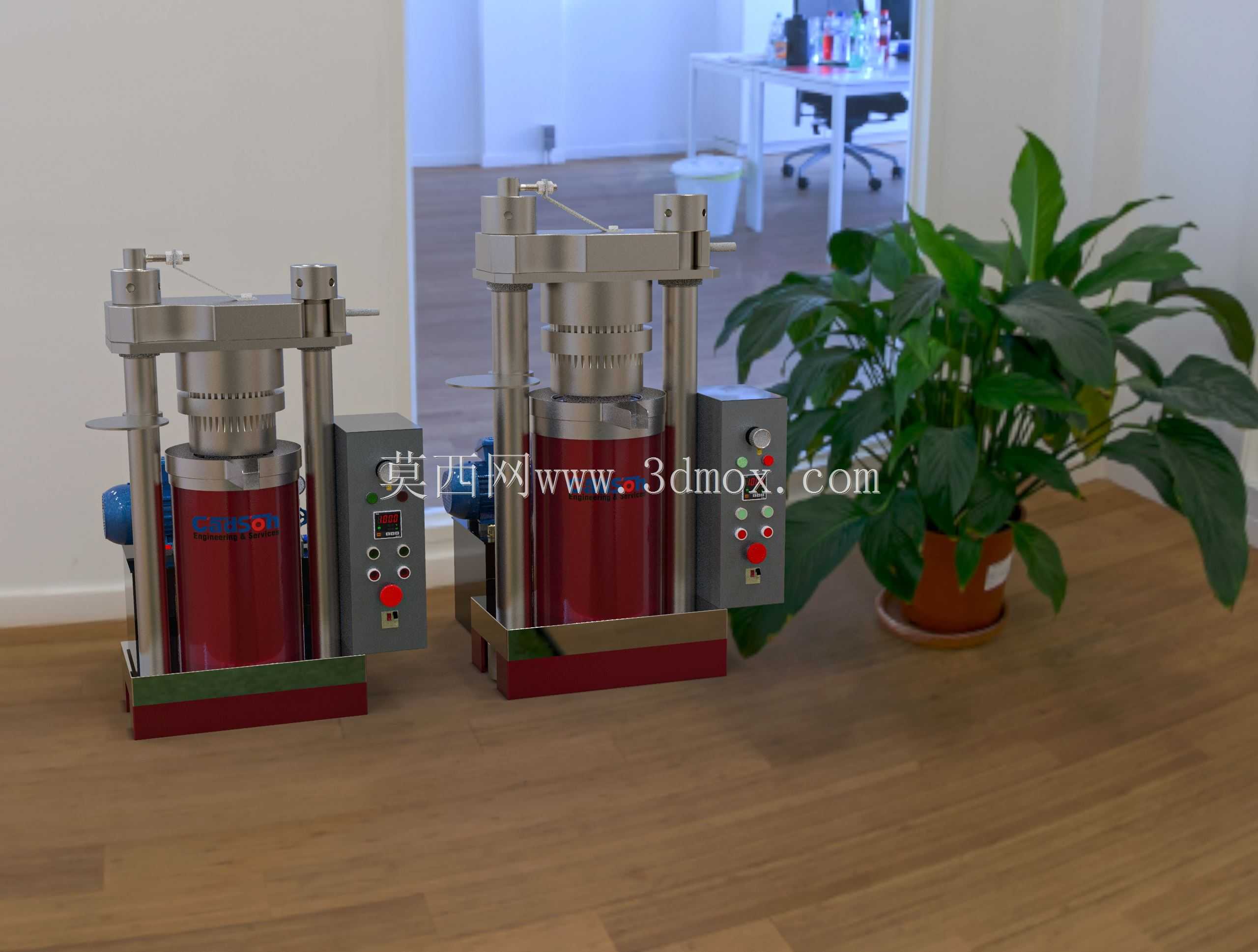

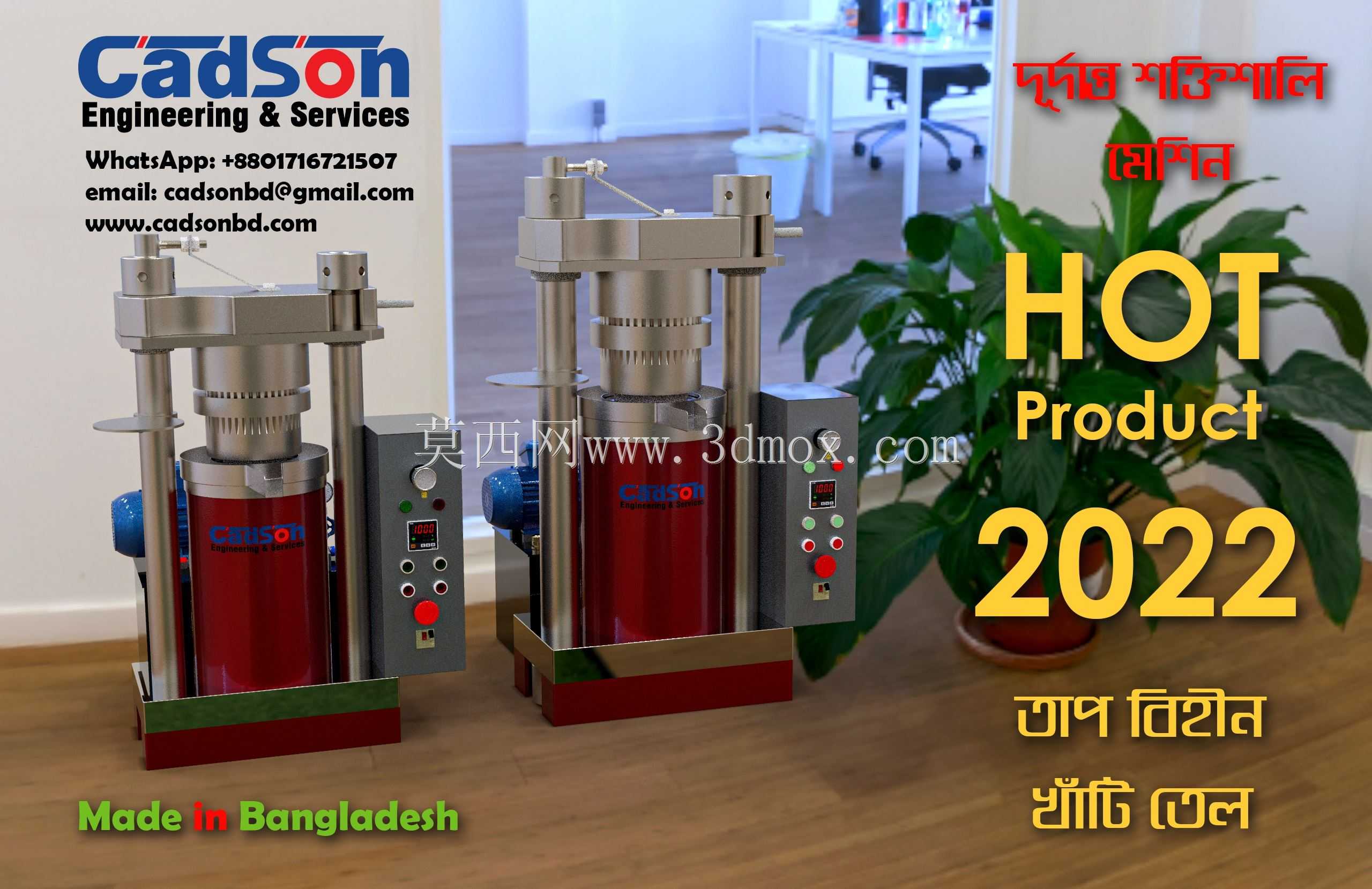

　　这套三维结构围绕中小型油料加工作坊与小型油脂生产线的实际压榨需求展开，整机采用立式四柱承载布局，将高压榨力沿竖直方向直接传递至料饼区域，避免偏载带来的机架变形与能耗损失。设备主体由主承压油缸、压榨料筒、上横梁、四根导向立柱、集成液压动力站与侧置电气控制箱组成，两套同型设备并列布置的建模方式，可直观对比不同产能规格下的结构比例与安装占位差异，方便产线规划时按车间开间排布设备间距。

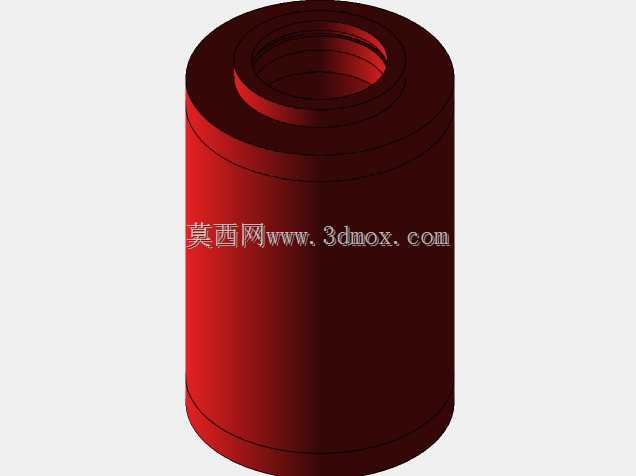

　　从实际使用场景看，该机型适配花生、菜籽、芝麻、核桃、亚麻籽等多种油料作物，既可以对炒制后的熟胚完成热榨作业，也能在低温预处理条件下执行冷榨工艺，冷榨工况可保留油料原生风味与热敏营养成分，热榨则能提升出油效率、降低饼粕残油率。压榨作业时，预处理后的油料填入带滤油缝隙的不锈钢料筒，液压系统驱动主柱塞缓慢上行，料筒内物料在数百兆帕面压下持续压缩，油脂沿筒壁滤缝渗出后汇集至下部接油盘，压榨完成后上横梁锁紧机构松开，即可取出成型油饼完成单批次循环。

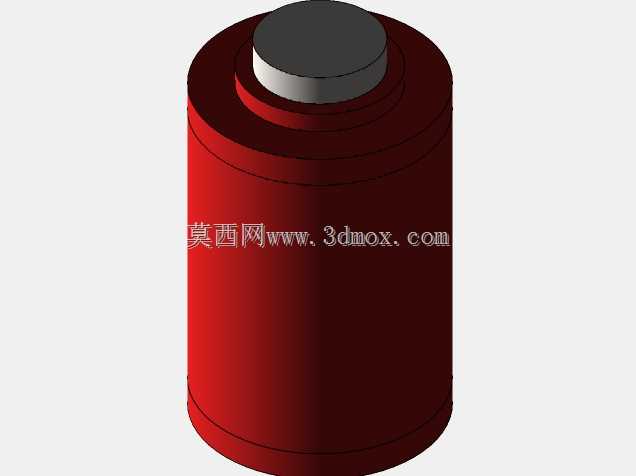

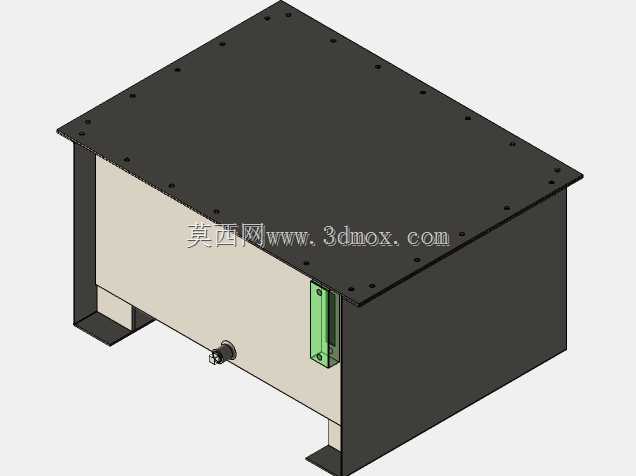

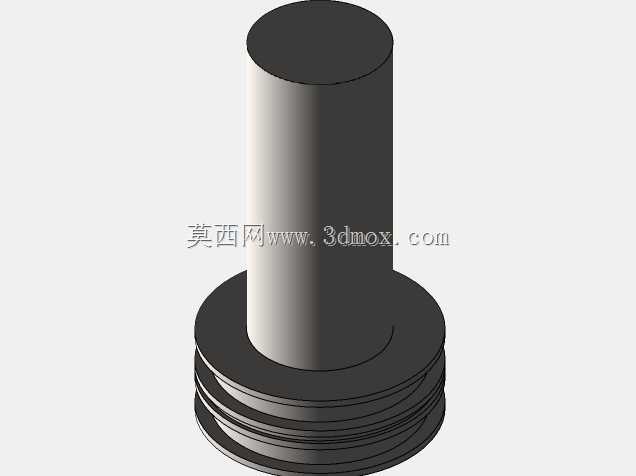

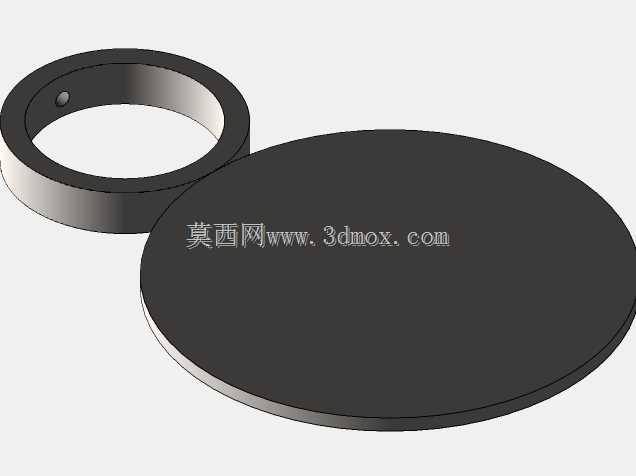

　　结构设计层面，四根立柱采用高强度圆钢加工，两端配合锁紧螺母固定上下横梁，承载时立柱主要承受拉应力，横梁承担弯曲载荷，受力路径清晰且冗余度充足；主油缸选用大直径柱塞结构，缸体内壁做珩磨处理降低密封件磨损，高压油路配置硬管连接减少泄压风险。侧置液压站将电机、柱塞泵、溢流阀、换向阀集成在独立箱体内部，与压榨主机分体布局既避免主机振动影响阀件寿命，也方便日常更换滤芯与检修液压元件。电气控制箱面板布置压力调节旋钮、数显温控表、启停按钮与急停开关，操作人员可在设备侧面完成压力设定、保压时间调整与紧急停机操作，控制箱与主机之间预留走线槽，布线规整避免油污侵蚀线路。

　　安装边界方面，整机底面为加厚焊接底座，无需额外预埋地脚螺栓即可放置在硬化水泥地面，单台设备占地宽度约1.2米、纵深约1米，主机总高度根据料筒容量不同在2.2至2.6米区间，车间布置时顶部需预留至少0.5米吊装检修空间，两台设备并排安装时间距保留0.8米以上，满足操作人员加料、出饼与设备维护的操作空间。建模过程中完整还原了液压管路走向、电气元件安装位、料筒滤油缝结构与机身防护涂装细节，可直接用于设备方案演示、结构受力校核参考以及粮油加工产线的布局规划。
