20吨级砖面板压制成型设备结构设计

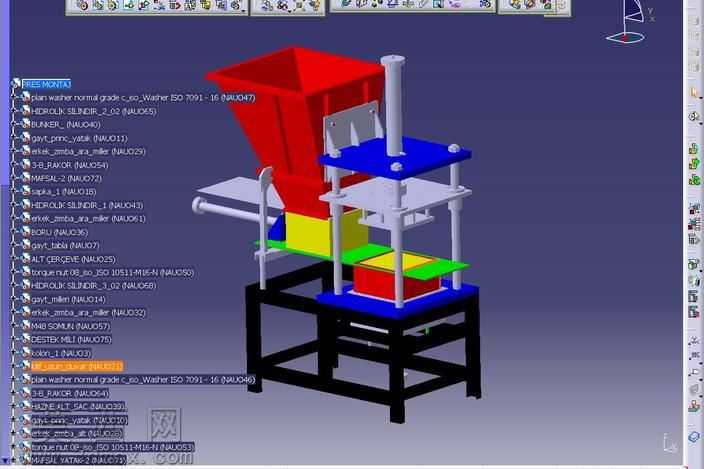

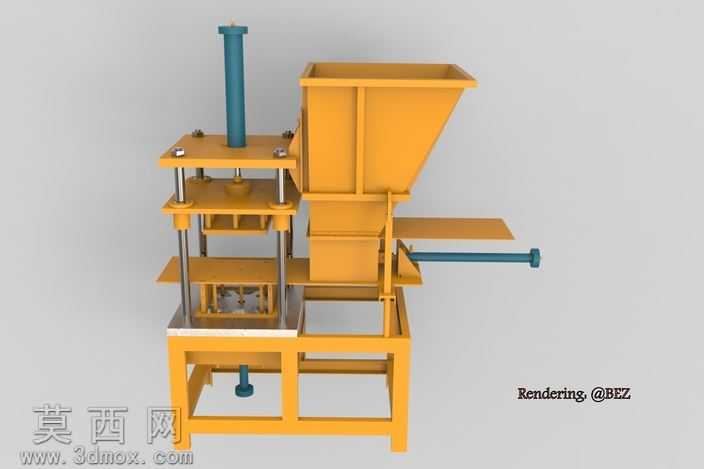

本模型为20吨级墙面板压制成型设备，采用三维建模软件完成全参数化结构设计，整体采用立式分层机架布局，从下至上依次为承重底架、下模工位、压合执行层、进料储料仓，各模块通过标准紧固件完成装配约束，完整还原设备的实际装配逻辑与运动关系。建模过程中采用自顶向下的设计思路，首先根据20吨压合载荷完成机架的受力校核，确定黑色方管焊接机架的型材规格与焊接节点结构，保证机架在满载压合作业时的结构刚性，避免压合过程中出现机架形变影响砖面板成型精度。储料仓采用上宽下窄的漏斗式结构设计，红色仓体设置倾斜导料壁，保证水泥类混合原料可以依靠自重顺畅落至下方模腔位置，避免原料架桥堵塞；进料工位设置水平推料机构，可将定量原料推送至成型模腔内部，完成填料工序后自动退回等待下一次填料循环。压合执行部分采用双层板式导向结构，蓝色安装板通过四根垂直导柱完成上下滑动导向，保证压合过程中上下模的同轴度，避免压合偏载导致的成品厚度不均、边角缺损问题；导柱与安装板之间设置滑动衬套结构，降低长期往复运动的磨损量，延长设备维护周期。下模工位设置可抽拉的成型托板，绿色托板可沿水平导轨抽出，完成压制成型后的砖面板可以随托板移出作业工位，方便取件与后续养护作业，同时可快速更换不同规格的托板，适配不同尺寸的墙面板生产需求。材质渲染阶段根据设备各部件的实际材质赋予对应属性，机架部分赋予黑色金属焊接材质，表面做哑光防锈漆质感处理；储料仓与压合板根据功能分别赋予红色、蓝色工程漆金属材质，导柱、推料杆等运动部件赋予抛光金属材质，还原真实设备的外观质感；模腔内部的原料赋予湿水泥混合材质，直观展示填料后的工位状态。模型完整保留各部件的装配间隙与运动行程参数，可直接用于设备的方案评审、结构优化与生产加工参考，各部件均做参数化关联，修改对应参数即可快速调整设备的压合吨位、成型尺寸，适配不同规格的墙面板生产需求。
