航模用小型风冷活塞式内燃机结构

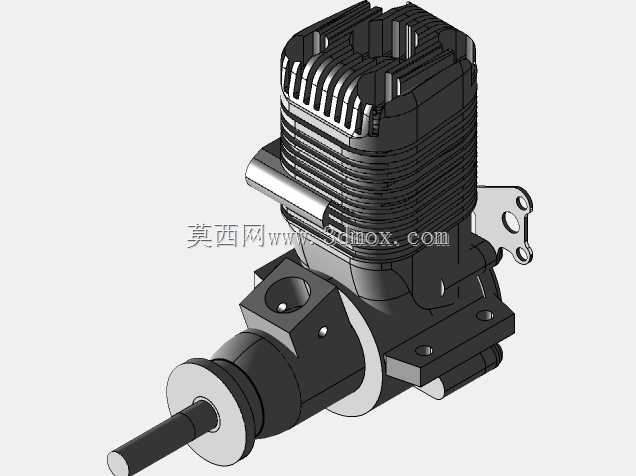

　　这套小型活塞式内燃机结构主要面向固定翼航模、小型教学实验台以及机械装配演示场景，整体围绕轻量化、风冷散热和前置输出轴布置展开。模型中气缸上部采用密集散热鳍片，鳍片沿周向分层排布，能够在飞行器前进气流或台架风扇作用下扩大换热面积，使燃烧室外壁热量快速散出；缸体与曲轴箱之间保留清晰的叠层边界，便于理解气缸承压段、散热段和下部支承段的功能划分。前端输出轴从曲轴箱中心伸出，轴端设置安装段，可连接螺旋桨或联轴器，轴系与箱体同轴度在建模中通过中心基准约束，适合在装配环境中检查桨垫、锁紧螺母和外部负载的干涉关系。

　　曲轴箱侧面集成化油器安装位，进气通道、喉口和固定孔位均有体现，能够展示燃油混合气进入曲轴箱并完成扫气的路径。箱体下部布置安装耳座，耳座上开设螺栓孔，用于将发动机固定在航模防火墙或实验支架上；后侧支架同样提供辅助安装边界，可在振动工况下分散约束载荷。设计时需要重点控制输出轴轴线与安装面的相对位置，保证螺旋桨旋转平面与机身轴线匹配，同时避免化油器调节螺钉、油管接头和机架杆件发生空间冲突。

　　从结构思路看，该机型把散热、进气、点火或热源部件、曲柄连杆机构和安装接口压缩在较小空间内，外形紧凑，上部气缸鳍片构成主要高度边界，下部曲轴箱决定宽度与固定孔距，前端轴系决定负载安装长度。箱体过渡处设置加强筋和凸台，既增强螺栓孔周围刚性，也为铸造或加工壁厚留出合理变化。对三维从业者而言，该模型适合练习多零件装配、同轴约束、散热片阵列、密封面贴合以及运动件间隙检查；对选型和教学人员来说，它能直观呈现小型内燃机从进气、压缩、燃烧到轴端输出的关键结构关系，也可用于验证机架开孔、油管走向、桨罩包容空间和维护拆卸路径。
