小型高扭矩减速步进电机24BYJ48

　　24BYJ48这类小型齿轮减速步进电机在消费电子、教学实验和小型自动化装置里出镜率很高，空调摆风、智能云台、阀门开度调节、小型送料机构里都能见到它的身影。它本质上是把永磁式步进电机的输出端串接一组多级行星/直齿减速箱，用转速换扭矩，让一个体积很小的电机也能带动风门、挡板或轻载转盘做精确的角位移控制。

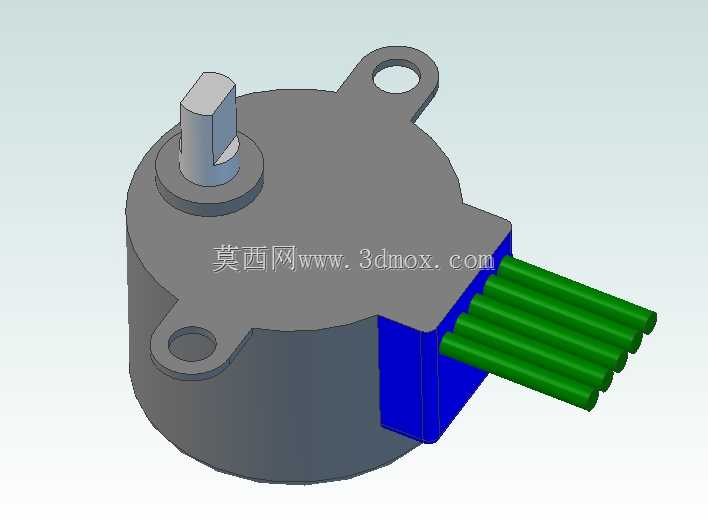

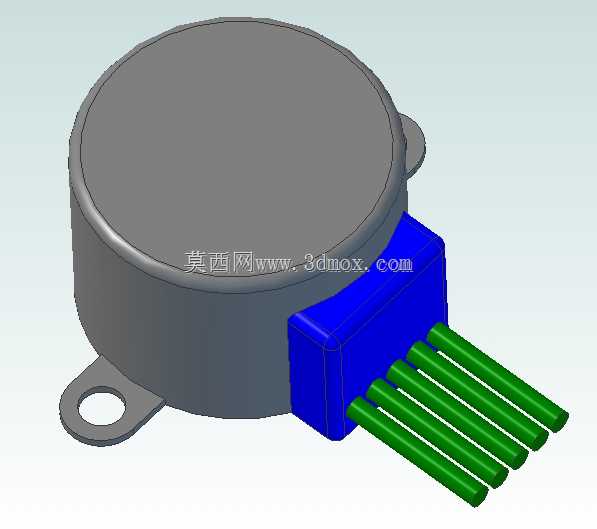

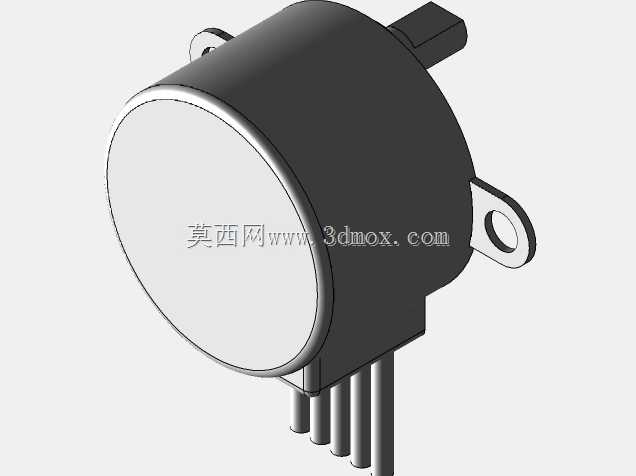

　　从结构上看，整机由定子线圈组件、永磁转子、多级减速齿轮组、输出轴、外壳端盖以及带五根引线的接线座组成。模型中灰色部分为电机壳体与减速箱上盖，蓝色部分为线圈骨架与出线端，绿色部分为五芯连接线，输出轴顶端做了扁位，用于与负载摇臂或齿轮做周向固定，防止打滑。壳体两侧伸出带安装孔的耳板，这是整机最关键的安装边界——两个孔位用于螺钉穿过固定到面板或支架上，设计时需要在耳板下方预留沉头或螺母空间，并保证输出轴轴线与负载回转中心同轴。

　　选型与建模时要先锁定几个尺寸边界：电机主体外径约24mm，这也是24BYJ命名中“24”的由来；整机轴向高度包含输出轴在内通常在20mm上下；输出轴直径约5mm，扁位厚度方向需要在配合件上开对应的D形孔；出线端五根线分别对应两组相位线圈与公共端，接线座宽度和线长要在装配体里预留弯折半径，避免与相邻结构干涉。减速箱内部齿轮模数极小，常见减速比有1/16、1/32、1/64等几档，减速比越大，单步角越小、保持扭矩越大，但最高脉冲频率对应的输出转速越低，做运动控制时要把这层传动比折算到步进角里。

　　建模思路上，这类零件适合自底向上搭建：先按实测或样本尺寸画出定子外壳与端盖的回转体，再补出两侧安装耳；内部齿轮组可以按模数0.2左右的小齿轮逐只建模，齿宽、轴孔和限位凸台都要还原，因为减速箱装配时齿轮是叠在塑料轴柱上的，轴向间隙直接影响转动是否卡滞。输出轴部分要把扁位、轴肩和顶端倒角做出来，装配时轴肩贴合上盖孔位，扁位段露出壳体供负载安装。接线座与线束可以用多根圆柱线缆加端部接插件表现，线束走向在总装里要留出柔性弯曲的余量。

　　实际应用中，这种电机靠脉冲序列驱动，每收到一个脉冲转子转过一个步距角，经减速后输出端动作非常细微，适合需要低速、大扭矩、定点停位的场合；但它本身没有位置反馈，丢步需要靠限位开关或机械止挡兜底，结构设计时在行程两端加硬限位是常见做法。整机重量轻、成本低、驱动电路简单，是小型运动机构里非常典型的执行元件。
