立式钻床支撑固定支座结构设计

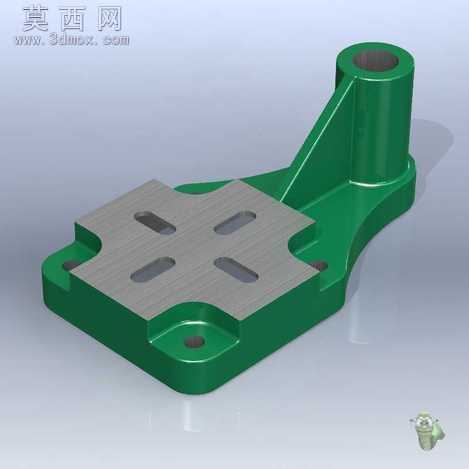

本作品为立式钻床配套的支撑固定支座三维建模成果，建模过程依托SolidWorks平台完成全参数化设计，整体建模逻辑遵循机械加工零件的设计规范，从基础草图绘制到特征建模全流程贴合实际生产的工艺要求。建模初始阶段先绘制底座的轮廓草图，通过拉伸凸台命令生成底座的基础实体，针对底座上的四个安装沉孔，采用拉伸切除结合阵列命令完成特征创建，保证孔位的位置精度与结构一致性；底座上方的安装平台通过凸台拉伸生成，平台表面的四条长圆形调节槽采用对称草图绘制后拉伸切除实现，槽位的对称度严格按照安装调节的行程需求设定，可满足钻床工作部件的位置微调需求。支座上部的立式支撑筒采用同轴拉伸命令生成，筒身的内孔与外圆保持严格的同轴度公差，支撑筒与底座之间的加强筋采用筋特征命令创建，筋板的厚度与过渡圆角经过结构受力校核，可有效承载立式钻削作业时的径向与轴向载荷，避免支撑部位出现应力变形。渲染阶段针对不同部位赋予差异化材质，底座主体与支撑筒、加强筋部分赋予喷涂绿色金属漆的铸铁材质，还原机床铸件的真实表面质感，上部安装平台赋予拉丝不锈钢材质，体现金属加工面的细腻纹理与金属光泽；场景内添加柔和的环境光源与定向补光，调整光影角度突出零件的结构轮廓与边角过渡，通过环境闭塞效果强化各结构衔接处的立体感，让整体渲染效果贴近实物展示的视觉感受。整体结构设计兼顾安装稳定性与调节灵活性，底座的沉孔设计可实现支座与设备机架的牢固锁紧，上部平台的长槽可适配不同规格的钻削工作组件安装，支撑筒的内孔可兼容钻床主轴套筒的装配需求，加强筋的布局在保证结构强度的同时尽可能减少铸件的材料用量，降低零件的生产制造成本，各部位的过渡圆角均符合铸件的工艺要求，避免出现应力集中的薄弱部位，整体建模过程中所有特征均保留完整参数，可根据实际安装尺寸需求快速调整各部分的规格参数，适配不同型号立式钻床的配套使用需求。
