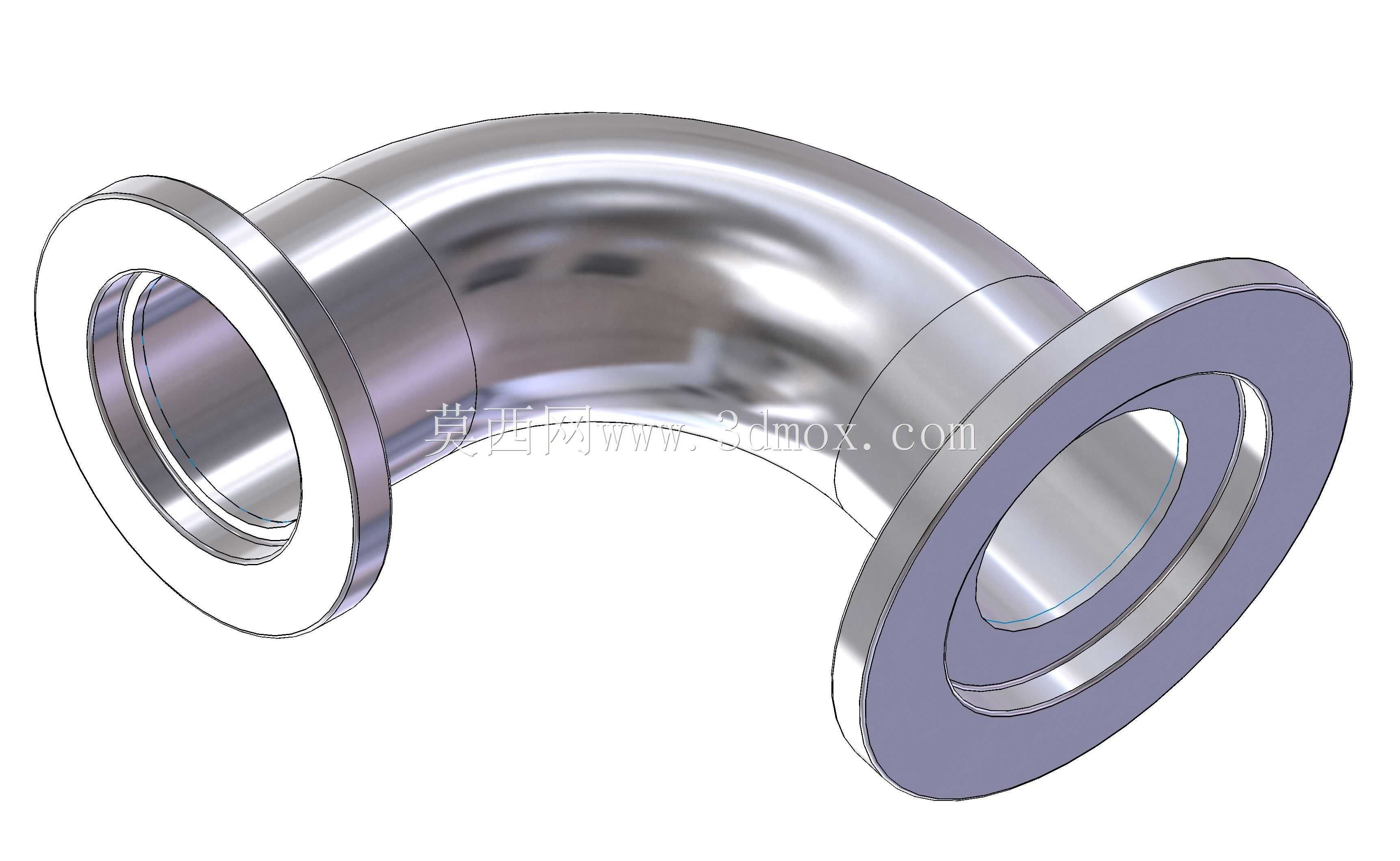

KF25转KF16真空90度异径弯头管件

　　该90度异径弯头是真空管路系统里的转向变径连接件，两端分别采用KF25与KF16两种规格的快装真空法兰，在半导体镀膜、实验室真空台、小型冻干设备、真空检漏工位这类需要兼顾不同通径管路布局的场景中十分常用。实际布设真空回路时，常会遇到上游主路通径为KF25、下游支路或检测仪表接口为KF16的情况，若直接用直管加转接头拼接，不仅会多出两道密封面增加泄漏风险，还会让管路走向生硬、占用更多安装空间，这款一体式弯头把90度转向和异径过渡两个功能整合在同一零件上，管路排布时可以直接贴紧设备机架转角走线，减少不必要的管路段冗余。

　　从结构设计逻辑来看，弯头两端的法兰严格遵循KF真空快装接口的标准轮廓：法兰盘预留了卡箍夹持的凸缘厚度，密封面的平面度、法兰端面与管路轴线的垂直度都按照真空密封要求设定，装配时配合标准KF中心支架与O型密封圈，外侧用快装卡箍锁紧即可实现可靠的负压密封，无需额外焊接法兰，拆装维护效率远高于焊接式管路。弯头的弯曲段采用平滑圆弧过渡，没有直角突变的流道死角，一方面能降低真空抽气过程中的气流阻力，让支路抽真空的速率更稳定，另一方面也避免了直角拐角处容易积存工艺粉尘、冷凝残留物的问题，在涉及微量粉体输送、低压气相工艺的管路中，平滑流道也能减少颗粒物滞留带来的污染风险。

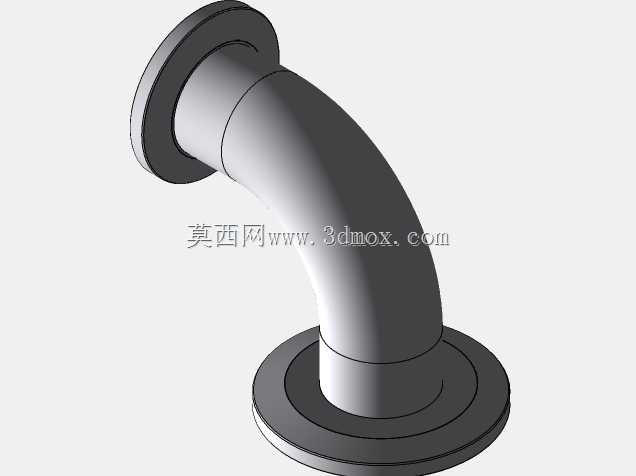

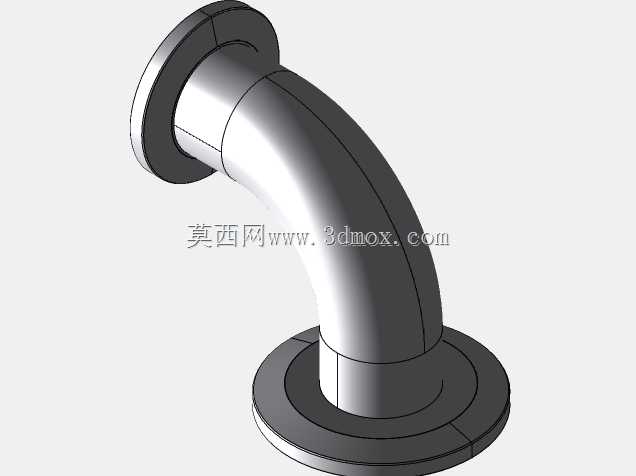

　　建模过程中先确定两端法兰的接口基准：以两个法兰的端面作为装配定位基准，保证两个接口轴线呈90度垂直，两端法兰的密封端面间距、弯曲段的曲率半径都参考常规真空弯头的安装边界设定，弯曲半径取值兼顾了流道顺滑性与整体外形紧凑度，不会因为弯曲半径过大导致弯头外轮廓超出机架预留的安装空间，也不会因为半径过小造成流道弯折突兀。异径衔接段从KF25对应的管路通径平缓收窄到KF16通径，锥度过渡段没有截面突变，避免局部流道截面骤变带来的涡流压损。

　　在整机布局校核时，这款弯头的两个法兰端面外侧都预留了卡箍安装的操作空间，装配时卡箍可以从侧面直接扣合，不需要额外避让周边的阀件、传感器。零件整体为等壁厚薄壁回转加弯扫结构，壁厚选取兼顾了真空承压下的刚性与轻量化需求，在大气压外压作用下不会出现形变，同时整体重量较轻，不会对相邻的薄壁真空管路产生额外的悬臂载荷。管路对接完成后，该弯头可以同时完成管路转向、通径转换两个功能，替代原本需要的一个标准弯头加一个异径转接头的组合，减少两处密封点位，降低真空系统的漏率隐患，在中小型真空设备的紧凑腔室周边管路布设中适配性很强。
