非绝缘环形接线端子多规格线鼻

　　这类非绝缘环形端子在低压电控柜、设备线束、电源回路以及接地跨接场景里使用频率很高，核心作用是把多股软铜线压接成规整的环形连接端，再通过螺栓锁紧到接线柱、铜排或设备接地点位上，避免散丝、虚接和接触电阻偏大的问题。和带护套的预绝缘端子不同，裸端子没有塑料包覆层，压接后可以直接看到筒口与导线的咬合状态，运维巡检时更容易发现压接偏斜、线芯外露不足等缺陷，也适合后续套号码管、缠绝缘胶带或在高温、油污环境中配合热缩管使用。

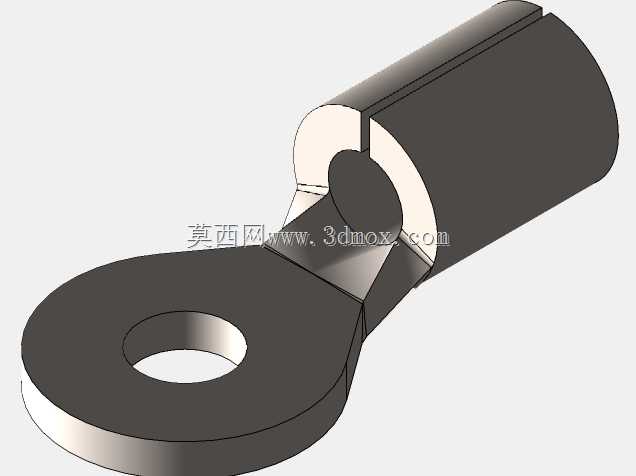

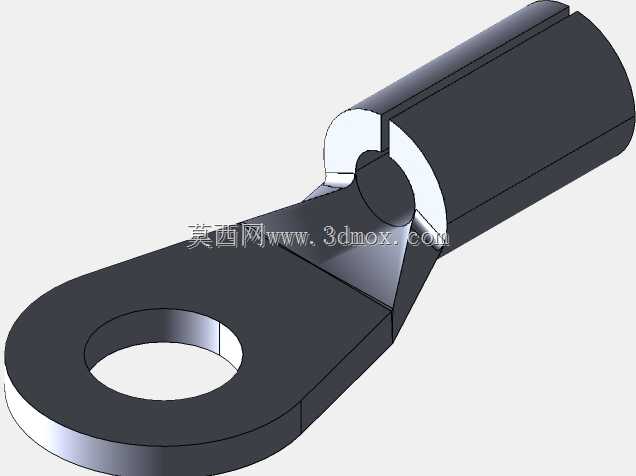

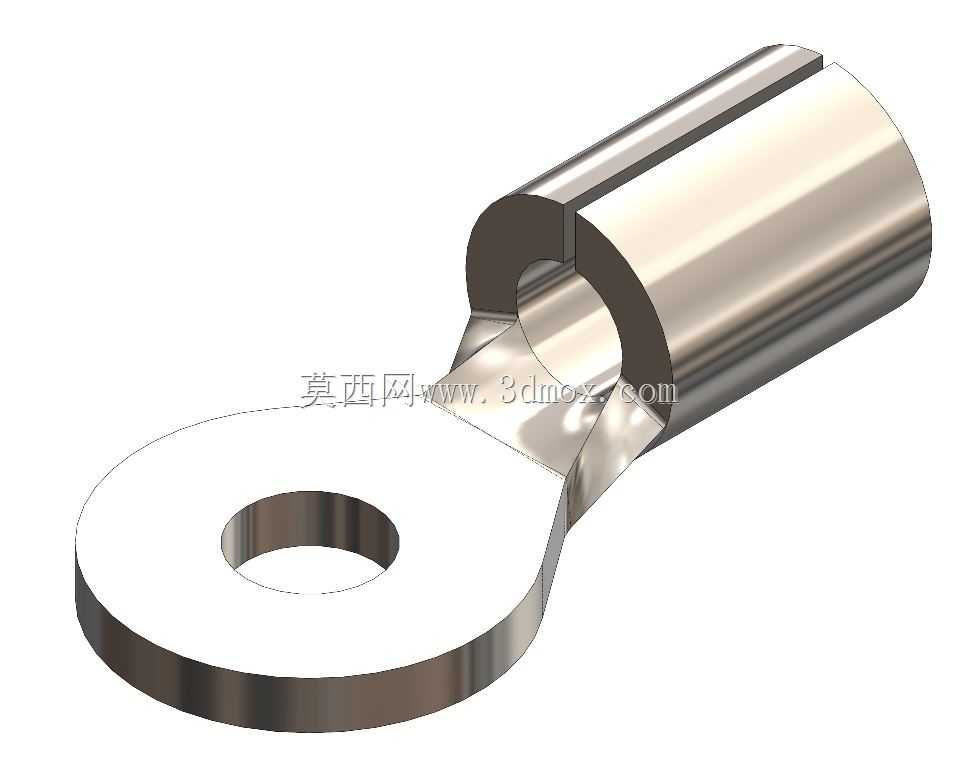

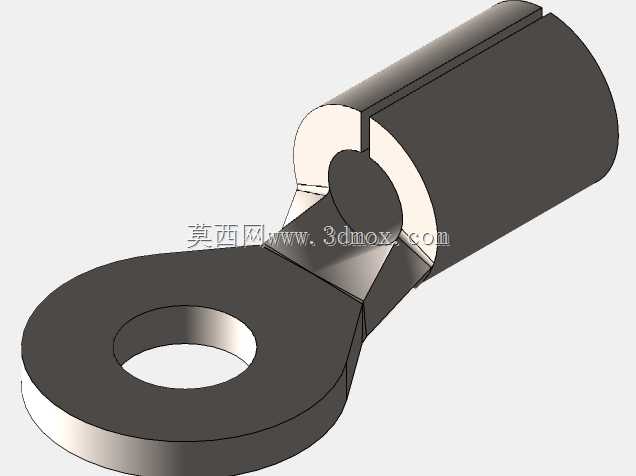

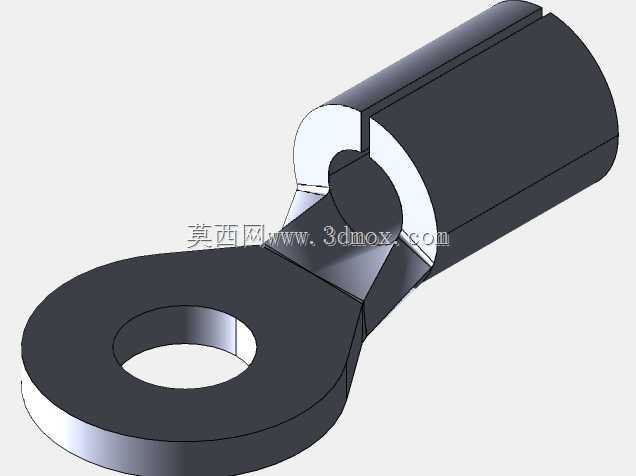

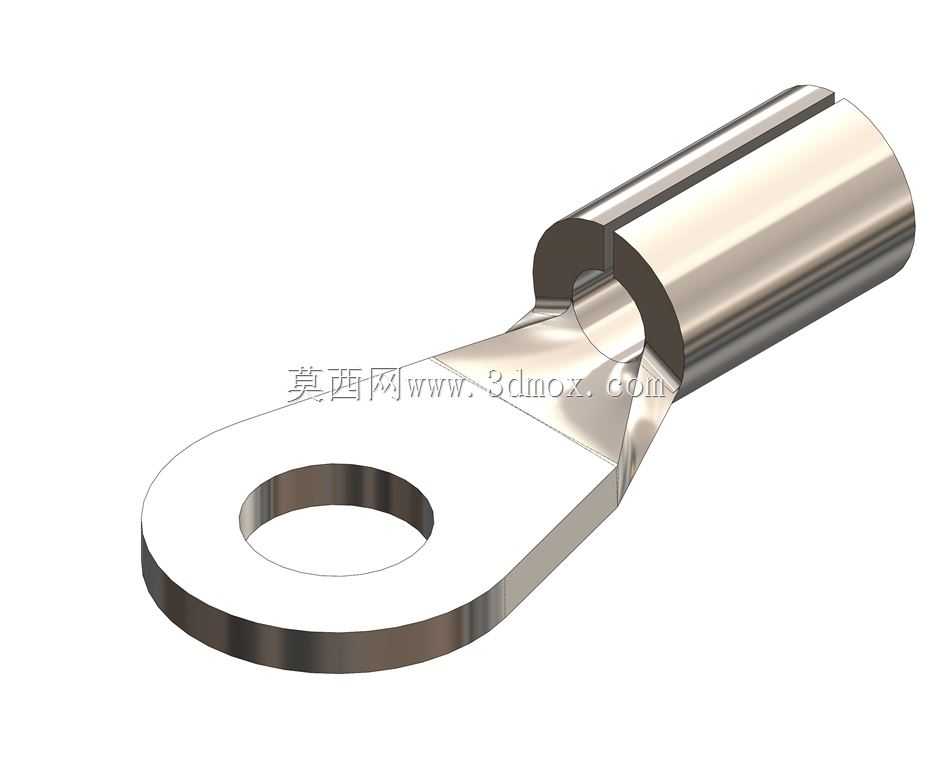

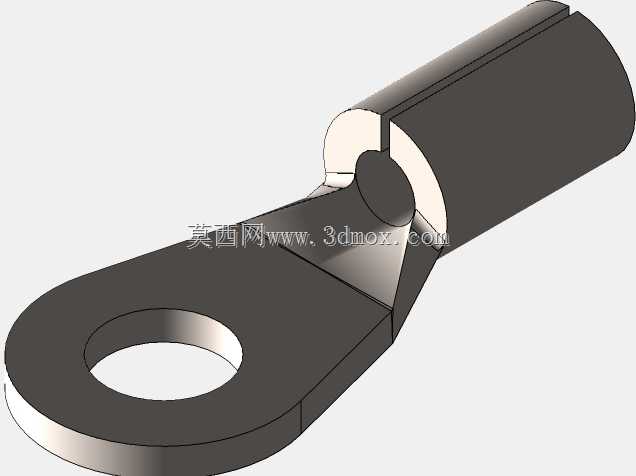

　　建模时先从尾部的导线筒入手，圆筒沿轴向开出压接缝，方便压接钳收口变形；筒径需要和适配线径匹配，内壁不能做多余倒角，否则会减少有效压接面积。前端的环形舌片是受力和导电的关键区域，舌片与圆筒之间采用平缓的过渡颈，既避免折弯处应力集中，也保证电流通过时截面不会突然收窄。中心孔按#0、#1、#2三种螺钉规格形成系列，孔径要略大于对应螺栓直径，保证装配时能顺利套入，同时间隙不能过大，否则螺栓锁紧后舌片容易偏移，减少有效贴合面积。

　　外形边界上，舌片外圆到孔壁的宽度决定了端子抗撕裂能力，厚度则影响载流和压紧后的贴合刚性；圆筒长度需要覆盖导线剥线段，压接后线芯不应从筒口大量露出，也不能让绝缘层进入压接区。整套模型把三种规格放在同一结构逻辑下表达，孔位、筒径和舌片尺寸随螺钉规格递进，便于线束设计人员按螺栓规格和导线截面直接选型。装配时环形端面包覆在接线垫片下方，螺栓扭矩按接线规范控制，压接部位可采用六边形或坑压方式，使筒壁均匀咬入线芯。由于没有绝缘层，相邻端子之间要依靠排布间距、绝缘护套或隔板保证电气间隙，这一点在柜内密集布线和接地排设计时需要提前预留。
