管线导向换向滑轮支架结构

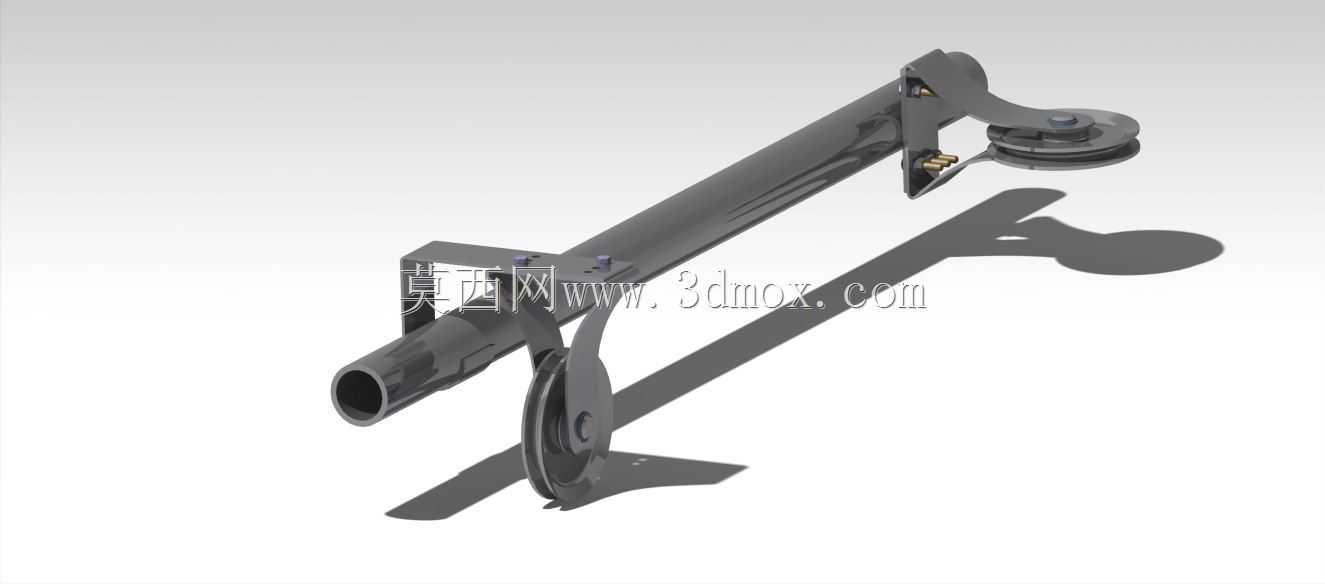

　　该结构围绕柔性线缆、软管或细绳索的走向约束展开，核心作用是在受限设备空间内完成牵引方向的90度转换，把竖直段的拉力平顺传递到水平走向，避免线材直接在刚性管口、钣金棱边处发生硬折、刮蹭和局部磨损。整体以一根中空圆管作为主承载梁，管端预留插接接口，可直接套入设备机架的对应圆杆或固定轴段，依靠侧向紧定螺钉完成周向锁止，安装时不需要额外加工大面积贴合面，在小批量设备改造和工装拓展场景中调整十分方便。梁体下方延伸出折弯成型的片状支腿，支腿末端开出固定孔位，既可以在装配时作为辅助支撑贴装到机架平面，也能够在滑轮受侧向拉力时分担弯矩，避免圆管悬臂端出现过大挠度。两处滑轮分别布置在梁体端部和侧伸支架上，轮槽采用圆弧过渡，槽宽按常见线缆外径留出间隙，

　　线材经过轮槽时弯曲半径被控制在合理范围内，不会出现局部压扁；轮体通过销轴与支架铰接，销轴端部设置限位结构，防止运转过程中脱出。端部滑轮支架采用折弯立板形式，立板与圆管焊接或紧固件连接，板上开孔位置经过受力校核，使轮心尽量靠近主梁轴线，减小偏载力矩；侧部滑轮通过冲压成型的异形托架固定，托架轮廓在保证刚度的前提下切除多余材料，降低整体重量。设计时先确定线材入口和出口的空间坐标，再反推两个轮心的相对位置，保证线材在两轮上的包角满足牵引要求，同时让整组机构的外轮廓不超出设备周边维护通道。圆管的长度、支腿展开宽度和滑轮外径共同构成安装边界，选型时需要核对圆管插接深度、支架固定孔间距以及滑轮转动时的最大扫掠范围，避免与相邻电气元件、

　　管路接头发生运动干涉。该类导向滑轮结构常见于自动化设备走线、轻型提升机构、医疗设备牵引臂以及通讯布线辅助装置中，尤其适合拉力不大但对走线平顺性要求较高的场合。建模过程中需重点表达轮槽与线材的接触关系、销轴同轴度、支架折弯厚度和圆管接口尺寸，使后续工程出图时能够直接据此生成装配公差和焊接要求。
