机车烟道圆形调节式防烟挡板

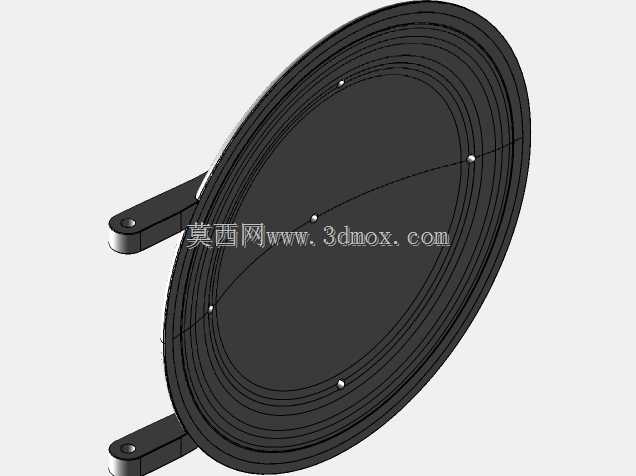

　　圆形烟箱挡板主要布置在蒸汽机车烟箱与烟道衔接位置，承担烟气流向截断、开度调节以及检修时封闭烟腔的作用。现场运行中，烟箱内部长期处于带灰、带温、气流脉动的工况，挡板关闭后需要贴合烟箱端面，减少漏风窜烟；开启时又要为烟气通行留出顺畅通道，避免局部阻力过大影响炉膛负压。该结构采用大直径圆盘作为主体密封面，盘面沿周向布置多道同心环形凸筋，这些筋条并非装饰特征，而是用来提高薄板盘面的抗弯刚度。烟箱门在受热和受压差作用时容易出现翘曲，连续环筋能够把大面积薄板分割成多个窄环形区域，降低单区变形量，使盘面在反复启闭后仍能保持较稳定的平面度。盘面上分布的小型紧固点用于固定密封衬层或连接辅助压条，点位沿圆周均衡布置，压紧力传递更均匀，

　　可避免局部间隙过大。挡板外侧伸出两组铰接支耳，支耳带同轴销孔，作为门板翻转运动的承载部位。支耳与圆盘之间采用圆滑过渡，减少烟尘冲刷下的应力集中；销孔轴线与盘面保持平行，安装后门板绕固定铰链摆动，启闭轨迹清晰，不会与烟箱外圈螺栓发生干涉。结构设计时需要重点控制圆盘外径、铰链中心距和支耳伸出长度之间的关系。外径决定密封覆盖范围，铰链位置决定开门回转半径，支耳长度则影响门板全开后的避让空间。若铰链过于靠近盘面，翻转时外圈容易擦碰烟箱壁；若支耳过长，又会增加外部占用空间并削弱支耳根部受力。该模型把铰链座设在圆盘侧下方，既保留门板大角度开启能力，也使关闭状态下支耳贴近烟箱外侧，便于现场布置锁紧机构。盘面与烟箱端面之间通常铺设耐热密封垫，

　　金属门板只提供刚性压紧面，不直接依赖粗糙板面实现密封。环形筋在垫面受压时还能形成多级接触线，对烟灰沉积和轻微不平度有一定补偿能力。对于设备选型和结构设计人员，这类挡板不能只按普通平板阀处理，需要同时考虑热变形、灰粒磨损、铰链承载、人工启闭力以及烟箱外部检修空间。三维建模时应保留环筋高度、支耳孔径、孔位间距和盘面厚度等关键边界，便于后续核对安装位置、模拟开门角度，并出图加工铰链销、压条和密封件。
