利马机车钻石堆栈结构三维设计

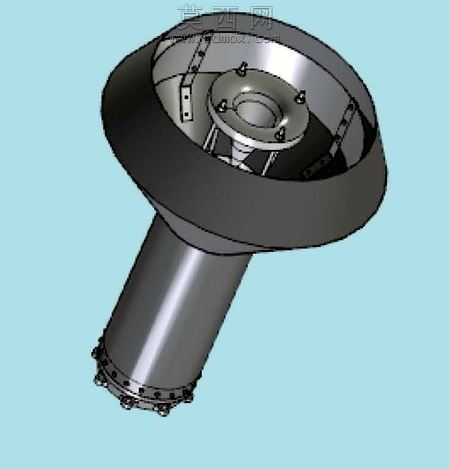

本作品为利马CN1551型机车配套钻石堆栈结构的三维建模设计，整体采用参数化建模思路完成全结构复刻，建模过程中优先还原实物的装配逻辑与尺寸比例，针对堆栈的盘状上部壳体与柱状下部筒体分别进行独立建模后完成装配约束。上部盘体采用曲面建模与实体建模结合的方式，先绘制盘体的外轮廓旋转曲面，再对内部的支撑筋板、安装座进行拉伸切除与阵列操作，精准还原了盘体内部的螺栓安装位、支撑肋的排布结构，盘体边缘的圆弧过渡做了曲率连续处理，保证渲染时的光影过渡自然。下部筒体采用旋转凸台命令生成基础柱体，再对筒体端部的法兰连接结构进行细节建模，逐一还原法兰周向的螺栓孔、端部的密封凸台结构，建模时对螺栓孔的位置做了圆周阵列约束，保证孔位的分度精度与实物一致。材质设置上，金属壳体部分赋予了抛光钢材材质，调整了材质的反射率与粗糙度参数，模拟出机车金属部件的半哑光金属质感，支撑结构部分赋予了稍高粗糙度的铸铁材质，区分不同部件的材质差异。渲染阶段采用三点布光方案，主光源模拟自然光从侧上方照射，突出结构的轮廓层次，补光弱化阴影区域的死黑部分，环境光添加了微弱的环境反射，让金属表面的反射效果更真实。设计过程中参考了现存该型机车的实物测绘数据，对堆栈内部的无孔结构、铆钉排布位置做了忠实还原，虽未完成内部壳孔的对齐与铆钉添加细节，但整体结构的外形比例、装配关系完全匹配实物特征，可用于机车复原展示、机械结构教学参考等场景，模型的各部件均保留了参数化特征，方便后续对细节进行调整优化。
