环形燃气空气预混喷射装置结构

　　该结构围绕燃烧系统中燃气与助燃空气均匀掺混的需求展开，主体采用环形腔体形式，将介质分配、接口连接和喷射导向集中在同一环状部件上。环形主体承担稳压与分流作用，介质进入腔体后沿周向扩散，再通过不同位置的接口送出，相比单管直喷结构，能够缩短混合距离，并降低局部浓度过高带来的燃烧不稳定风险。

　　从现场布置角度看，这类部件常用于工业炉、燃烧器试验台、热处理设备以及需要多点供气的环形燃烧区域。环状外形可围绕燃烧通道或送风管道外侧安装，使多个喷射点沿圆周方向分布，气流在进入反应区域前形成较均匀的浓度场。设计时需要重点考虑腔体截面与接口通径之间的匹配，若环腔容积过小，各出口压力容易受入口位置影响；若容积过大，则会增加壳体材料占用和响应滞后。

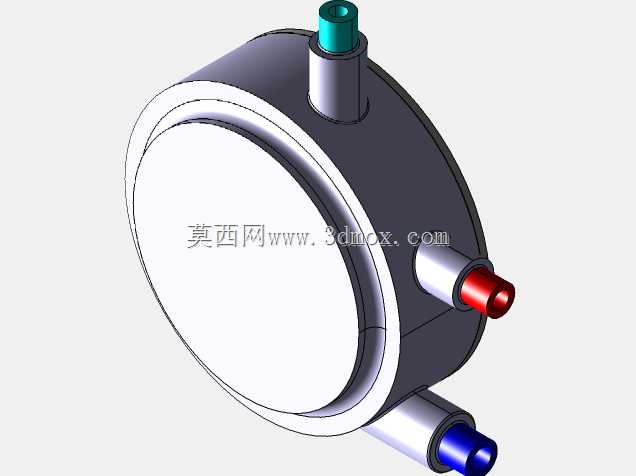

　　模型中多组轴向与侧向接口采用差异化布置，便于区分燃气、空气或辅助介质通道。直立接口适合与上方管路对接，侧向接口则可用于切向或径向引入介质，使进入环腔的流体具备一定旋流趋势。接口端部保留了明显的连接段，可在详细设计阶段延伸为法兰、快接、螺纹或焊接结构。不同颜色的端头在三维建模中用于区分流向和功能，也方便结构评审时快速核查管路干涉。

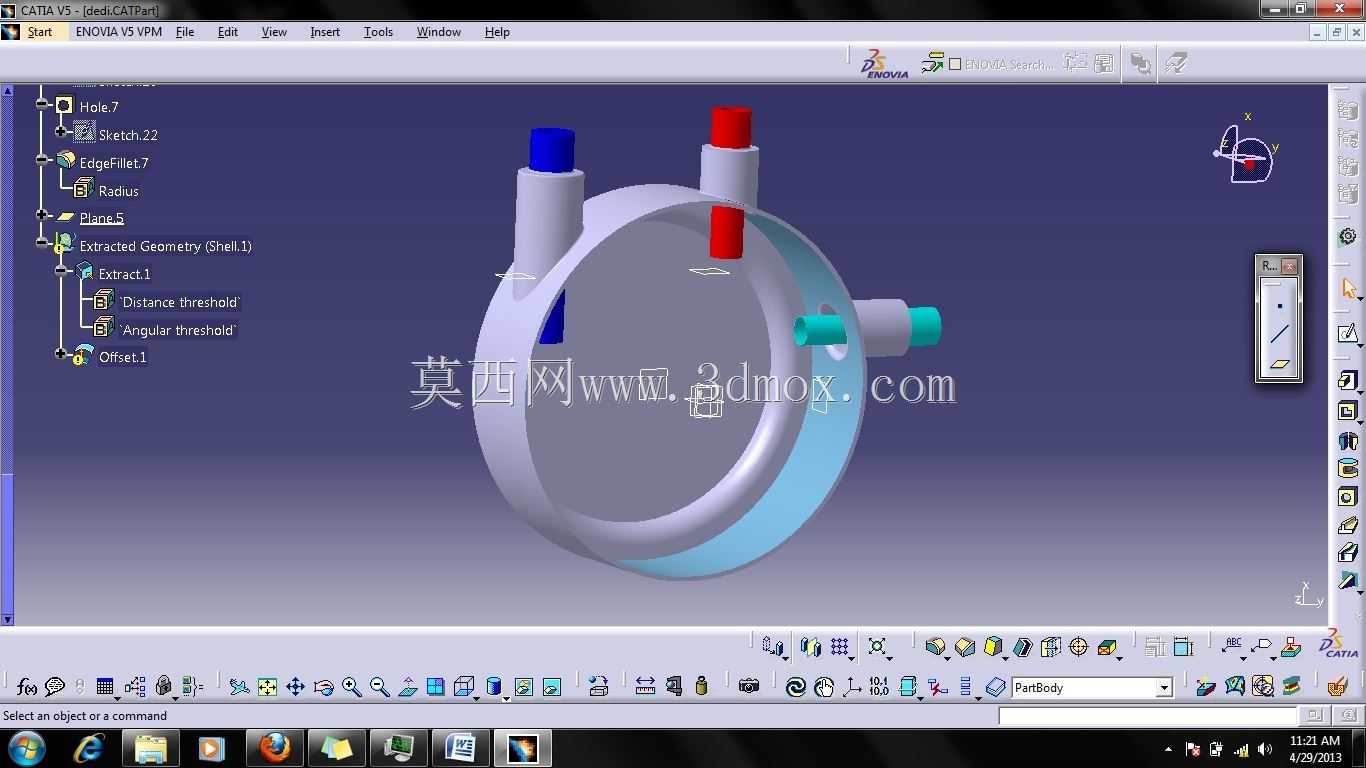

　　建模思路上，先以环形薄壁腔体作为基础骨架，再根据喷射点数量和角度建立支管特征。环体壁厚需要兼顾承压能力与重量控制，支管与环腔交接处应设置圆滑过渡，避免尖角造成应力集中，同时减少流体在转角处的涡流损失。若用于高温环境，还应在外部预留膨胀补偿和隔热安装空间，不能将环体完全刚性约束在相邻设备上。

　　安装边界主要由环形中径、轴向接口高度、侧向支管伸出长度以及相邻管路中心线决定。环状结构包围的内部空间需与燃烧筒或风道保持同轴关系，端面应留出法兰紧固和检修扳手空间。侧向接头不能贴近设备壁面，否则后期拆装密封件会受到限制。整体结构在三维环境中可直接用于管路干涉检查、喷射角度校核和铸造或焊接工艺拆分，为后续燃烧配气方案验证提供清晰的结构依据。
