半英寸外伸式化学药剂注入接头结构

　　现场加药管路的布置往往受限于撬装框架的预留空间，这类半英寸规格的外伸式注入接头，主要用在水处理加药系统、化工工艺管线药剂投加点、油气井井口化学药剂注入支路里，承担把缓蚀剂、阻垢剂、消泡剂或者中和药剂精准送入主工艺流道的作用。不同于普通内螺纹直通接头，它的前端做了加长外伸管段，安装后注药端口可以直接探入主管内部湍流区域，避免药剂顺着管壁流淌造成混合不均，也能减少高浓度药剂在管壁局部滞留带来的腐蚀风险。

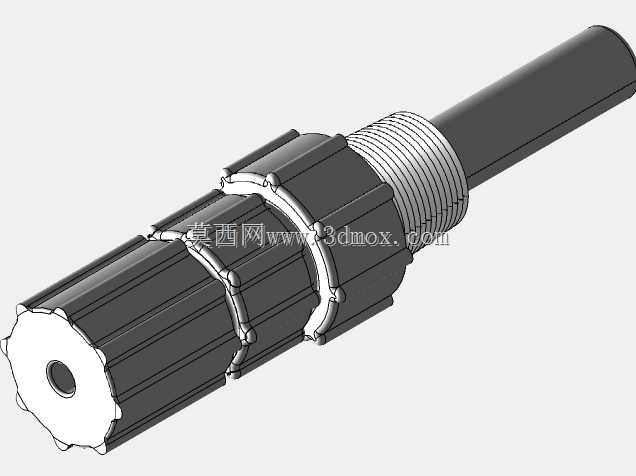

　　从结构细节来看，接头中段设置了多道滚花防滑棱，现场操作人员用管钳或者徒手带压紧固的时候，棱边可以提供足够的摩擦力，不会出现扳手打滑刮伤零件表面的情况；滚花段两侧布置了凸起的限位挡环，既可以作为拧入深度的目视参照，也能在安装时给密封填料留出压紧余量。靠近外伸管的一侧加工了连续外螺纹，用来和工艺支管的内螺纹接口旋合，螺纹根部预留退刀槽，保证车削加工时螺纹牙型完整，装配时不会出现牙底干涉。接头尾部是带中心通孔的多边形端头，中心孔和外伸管段的内孔全程贯通，流道没有突变台阶，药剂输送过程中压损很小，也不容易残留结晶介质。

　　做三维结构设计的时候，首先要锁定的是安装边界：外伸管的长度需要匹配主管壁厚加上插入深度，通常注药端要超出主管内壁3到5倍管径，保证出口处在主管流体的剪切混合区；尾部外接软管或者卡套管路的对接端面，要和外伸管轴线保证同轴度，避免装配后管路出现别劲应力。滚花段的外径要比螺纹大径留出1到2毫米的间隙，方便扳手卡位的同时，不会和周边密集排布的其他阀门、仪表接头发生空间干涉。中心注药孔的通径按照半英寸管路的常规流量匹配，既不会因为孔径过小造成药剂喷射堵塞，也不会因为孔径过大导致注入压力不足、药剂无法穿透主管内的流动边界层。

　　在实际选型装配中，这类接头还要配合密封垫或者生料带完成螺纹处的静密封，外伸管插入主管的部分根据输送介质特性，可以选配不锈钢或者耐腐合金材质，应对酸碱药剂的长期冲刷。结构建模时所有回转特征同轴约束，滚花防滑结构做简化阵列处理，既保留外观辨识度，也能控制装配体的模型体量，方便把它直接嵌入整套加药撬的管路装配里做干涉校验。
