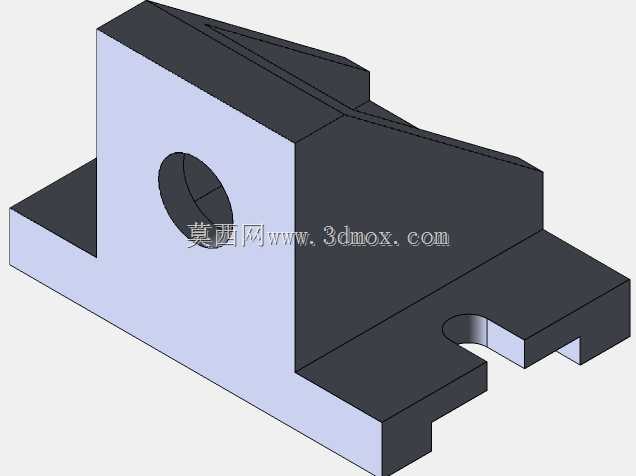

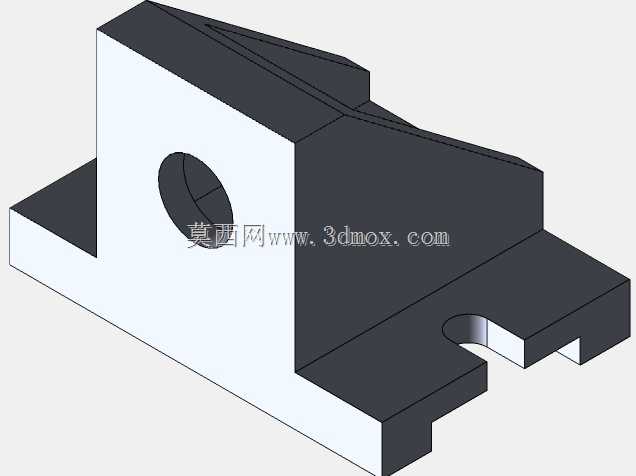

带侧向通孔的斜肋支撑安装支座

　　这类支座在工装夹具、小型输送线侧装工位以及台式检测辅具里出现频率很高，核心作用是把执行元件、导向挡块或者传感器支架固定在基准台面上，同时承受侧向加载带来的弯矩。底部做成带卡槽的法兰式底板，不是单纯为了省料，而是为了适配工作台面上常用的T型槽或者直线导轨安装边，装配时可以先沿槽向推入调整位置，再从侧向锁紧，比整块平板钻孔的方案对孔位公差宽容度高很多，现场返修配钻的工作量能明显减少。立板上的横向通孔是整件的功能核心，孔位高度避开了底板加强区，既可以穿入销轴作为铰接支点，也能装入衬套后作为短导向轴的支撑位，孔壁预留的壁厚足够压配铜套或者直线轴承，长期往复运动后只更换衬套就能恢复精度，不必整体报废支座。

　　后侧的三角形斜肋从底板后缘一直延伸到立板上部，肋板厚度和立板接近，在不显著增加整体重量的前提下，把立板受侧向力时的弯曲变形约束在很小范围内，对比无肋的直角L型支座，同等载荷下立板顶端的挠度可以下降六成以上，很适合有频繁冲击或者反复推拉的工位。建模时先从底板轮廓入手，把底部两侧的定位卡槽、端部的半圆避让缺口先做出来，这些缺口是为了避让台面上的锁紧螺栓头部或者相邻零件的凸台，避免装配时出现干涉；之后拉伸立板，在立板对应高度切除横向通孔，再叠加斜肋特征，最后把所有外露棱边做小尺寸倒角，去除应力集中的尖角，也避免操作人员安装时被锐边划伤。整体安装边界以底板底面为定位基准，底面需要保证平面度，贴紧工作台面后不会出现晃动；

　　底板的宽度方向预留了足够的锁紧空间，斜肋的后缘没有超出底板的外轮廓，多个支座并排排布时不会发生互相干涉。立板孔的中心高度是选型时最关键的尺寸，直接决定配套执行元件的轴线高度，设计时可以根据实际工位的行程需求调整孔心高，而底板的卡槽间距保持和通用工作台槽距一致，就能实现同系列支座的互换。这类零件通常采用整块钢板铣削或者铸件毛坯精加工成型，受力不大的场景也可以用厚板焊接后去应力处理，加工时优先保证底平面和孔轴线的平行度，以及孔自身的圆柱度，后续装配销轴或者衬套后才能保证转动、滑动动作顺畅，不会出现卡滞或者偏心磨损的问题。
