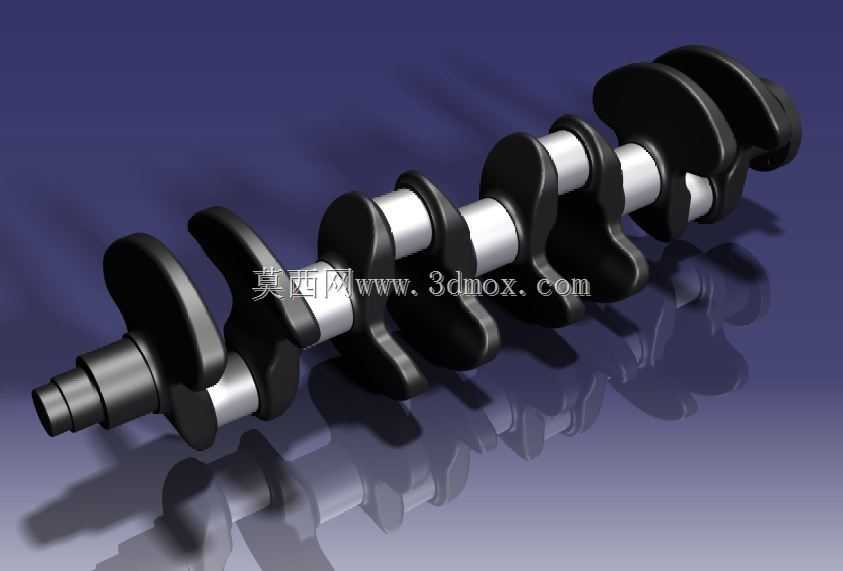

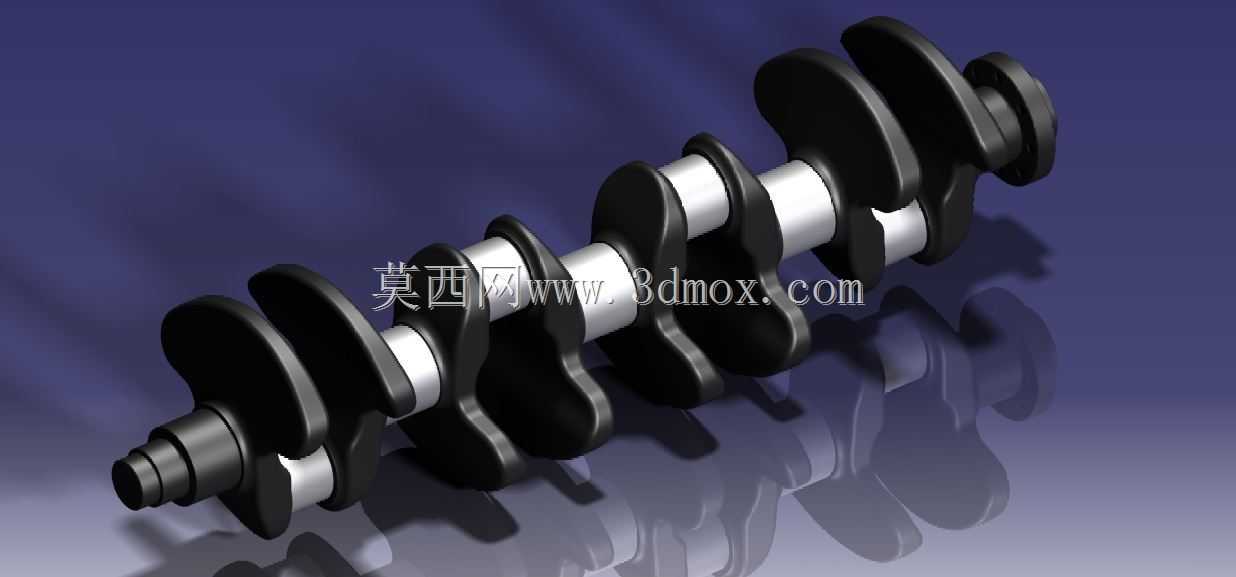

直列四缸发动机曲轴实体造型

　　曲轴是往复式内燃机中将活塞直线往复运动转化为旋转扭矩输出的核心承载构件，本模型对应直列四缸汽油机的曲轴结构，整体采用整体式锻造曲轴的构型思路，沿轴向依次布置前端动力输出轴颈、多组主轴颈、连杆轴颈、平衡配重块以及后端飞轮连接法兰。从整机布置边界来看，曲轴安装于发动机缸体下部的曲轴箱主轴承座孔内，轴向长度需匹配四缸缸体的缸心距排布，径向回转轮廓需避让缸体内部的加强筋、机油泵驱动腔以及油底壳的安装空间，前端轴颈延伸出缸体前端盖后用于驱动正时轮系、皮带轮与附属附件，后端法兰与飞轮总成刚性连接，将动力传递至离合器与变速器输入端。设计过程中首先依据四缸发动机1-3-4-2的点火顺序确定连杆轴颈的相位夹角，

　　相邻做功缸对应的连杆轴颈错开180度布置，保证四个气缸的往复惯性力与旋转惯性力可相互抵消大部分一阶、二阶振动，降低整机运转的振动载荷。每一组连杆轴颈两侧搭配扇形平衡配重块，配重块的外圆轮廓经过回转包络校核，既保证足够的偏心质量抵消活塞连杆组的往复惯性力，又避免曲轴高速回转时与缸体曲轴箱内壁、活塞下止点位置发生运动干涉。轴颈部分的直径与过渡圆角按照承载需求设定，主轴颈与连杆轴颈表面预留精加工余量，轴颈交接处采用大圆角过渡，降低应力集中系数，避免交变载荷下出现疲劳断裂。曲轴内部沿轴向与径向钻设连通的润滑油道，压力机油从缸体主轴承油道进入主轴颈间隙，经由内部油道输送至连杆轴颈表面，为连杆大端轴承提供持续压力润滑，油道的孔口位置做倒角处理，

　　避免油流出现截流与气蚀。建模阶段先绘制各缸主轴颈、连杆轴颈的轴向位置草图，通过回转特征生成基础轴体，再对偏心布置的连杆轴颈做相位角度偏移，逐块拉伸切除生成扇形平衡重，对所有轴肩、配重块边缘做圆角与拔模处理，还原锻造曲轴的拔模斜度与非加工面轮廓。前端轴颈预留键槽与油封配合轴段，后端法兰面加工螺栓孔用于飞轮定位，整体装配校核时需同步验证活塞连杆总成的运动行程、曲轴回转半径与缸体燃烧室压缩比的匹配关系，确认曲轴在全转速工况下的动平衡等级满足车用发动机的运转要求，该类曲轴广泛适配乘用车燃油发动机、小型工程机械动力单元以及固定式内燃机组，结构建模完整还原了承载、润滑、动平衡与安装对接的全部工程细节。
