带轴段锥齿轮传动构件精密结构

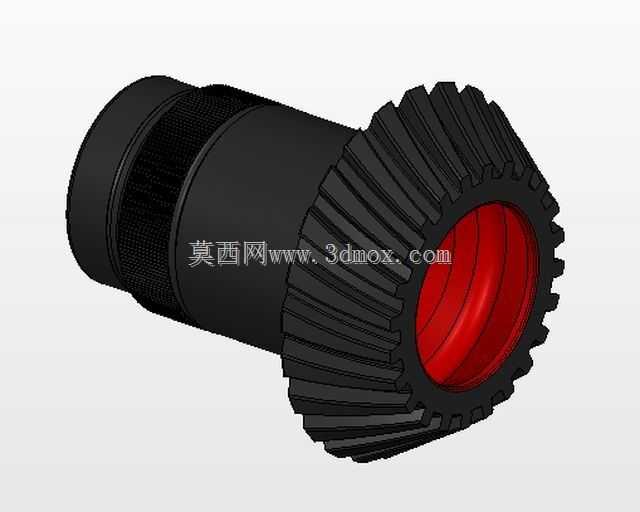

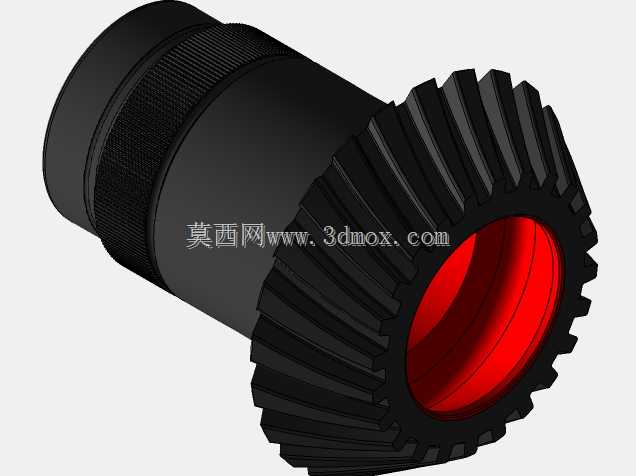

　　该锥齿轮传动构件的三维结构围绕相交轴动力传递场景搭建，齿部采用锥面渐开线齿形排布，轮齿沿锥形基体周向均匀分布，可在两轴呈夹角布置的传动链路中完成转速与扭矩的换向传递，常见于差速机构、转角传动箱、小型动力输出单元以及需要改变动力传输方向的设备内部。构件一端整合了阶梯轴套结构，轴段外圆设置多道环形凹槽与防滑纹理区域，既可以作为轴承安装位、密封件配合位，也能够通过过盈或键连接方式与外部输入轴形成可靠固定，避免传动过程中出现周向打滑。齿轮内侧的红色空腔为轴孔容纳区域，孔壁预留多级台阶，能够适配不同直径的对接轴段，装配时轴端伸入内腔后，台阶端面承担轴向定位作用，限制齿轮沿轴线方向的窜动，齿圈外侧的轮齿齿厚从大端向小端逐步收窄，

　　符合锥齿轮啮合的几何特性，啮合接触区域可沿齿面合理分布，降低局部应力集中。建模过程中先完成整体回转基体的轮廓搭建，确定锥面倾角、轴段总长、各段外径与内腔孔径的比例关系，再对单个轮齿进行齿廓拉伸与阵列，保证所有轮齿的分度锥角一致，齿顶、齿根过渡处保留圆角，避免热处理与承载时出现应力开裂。轴套外圆的网纹区域用于提升装配摩擦力，环形槽可嵌入挡圈或密封胶圈，分别实现轴向限位与防尘防漏效果。安装边界方面，锥齿轮大端齿顶圆为径向最大轮廓，装配时需预留与配对锥齿轮的啮合侧隙，轴段各阶梯面的同轴度需控制在公差范围内，才能保证齿面接触均匀，运转时减少冲击与噪音。这类集成轴段的锥齿轮省去了额外齿轮与轴的装配工序，整体刚性更强，适合中低速、中等扭矩的转角传动工况，结构中每一处台阶、齿形与凹槽都对应实际装配、承载或密封需求，没有冗余造型，完整还原了零件从毛坯轮廓到工作齿面、配合接口的全部几何细节，可直接用于传动机构的干涉校验、装配模拟与受力分析参考。
