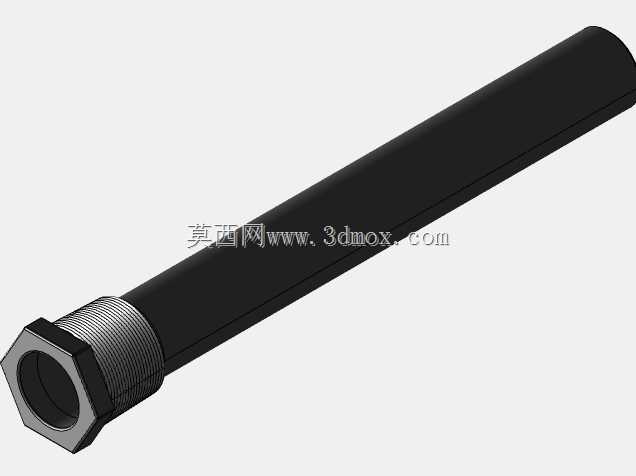

3/4NPT外螺纹六角端注射连接套筒

　　这套筒在注塑成型、流体输送以及小型化工注料工位里很常见，主要承担料流通道与外部管路对接的过渡作用。端部做成六角外形，并不是单纯为了外观：现场装配时可以用开口扳手直接卡住受力面，拧紧过程中不会像圆柱面那样打滑，尤其在带密封要求的锥螺纹连接中，可控的拧紧力矩能让牙型贴合更稳定，避免过紧胀裂内螺纹座或过松出现渗漏。

　　前端采用3/4NPT锥管螺纹，牙型沿轴向带有锥度，旋合长度增加后配合面会逐步压紧，实际使用中常配合生料带或密封胶实现管路密封。螺纹后方的轴肩是安装定位边界，套筒拧入基座或阀块后，轴肩端面贴紧配合面，既限制继续旋入，也把接管载荷传递到安装基体上，减少螺纹牙单独承受弯矩。长筒主体采用等径直管形态，内壁保持贯通，流道转折少，料流或气流通过时压力损失较小；长径比较大的结构也让接口位置可以远离高温模体或运动部件，给软管排布、扳手操作和周边检修留出空间。

　　建模时需要重点控制几个结构关系：六角对边尺寸要满足标准扳手空间，外接圆不能与相邻管路干涉；NPT螺纹段的基准直径、锥度和有效旋合长度要按管螺纹规范建立，不能按普通圆柱螺纹简单拉伸；筒体内径与螺纹底孔之间应保持平滑过渡，避免出现台阶造成物料滞留。长筒外壁虽然结构简单，但壁厚设计要兼顾刚性与重量，壁厚过薄在拧紧和管路振动下容易变形，过厚则增加材料成本并使端部热积聚。

　　从安装边界看，六角端周围需要预留扳手转动角度，外接软管侧应保证最小弯曲半径，不允许让管道重量长期悬置在套筒端部。若用于温度较高的注料场景，还应核对材料热膨胀对螺纹预紧力的影响，并在布置时让套筒轴线尽量与料流方向一致，减少附加侧向力。整体结构没有复杂运动件，失效多集中在螺纹密封、轴肩压紧和长筒刚性三个位置，因此三维设计中把这些配合面、受力面和流道连续性表达清楚，比单纯追求外观渲染更有工程价值。
