铝挤型长条直流LED照明灯具结构

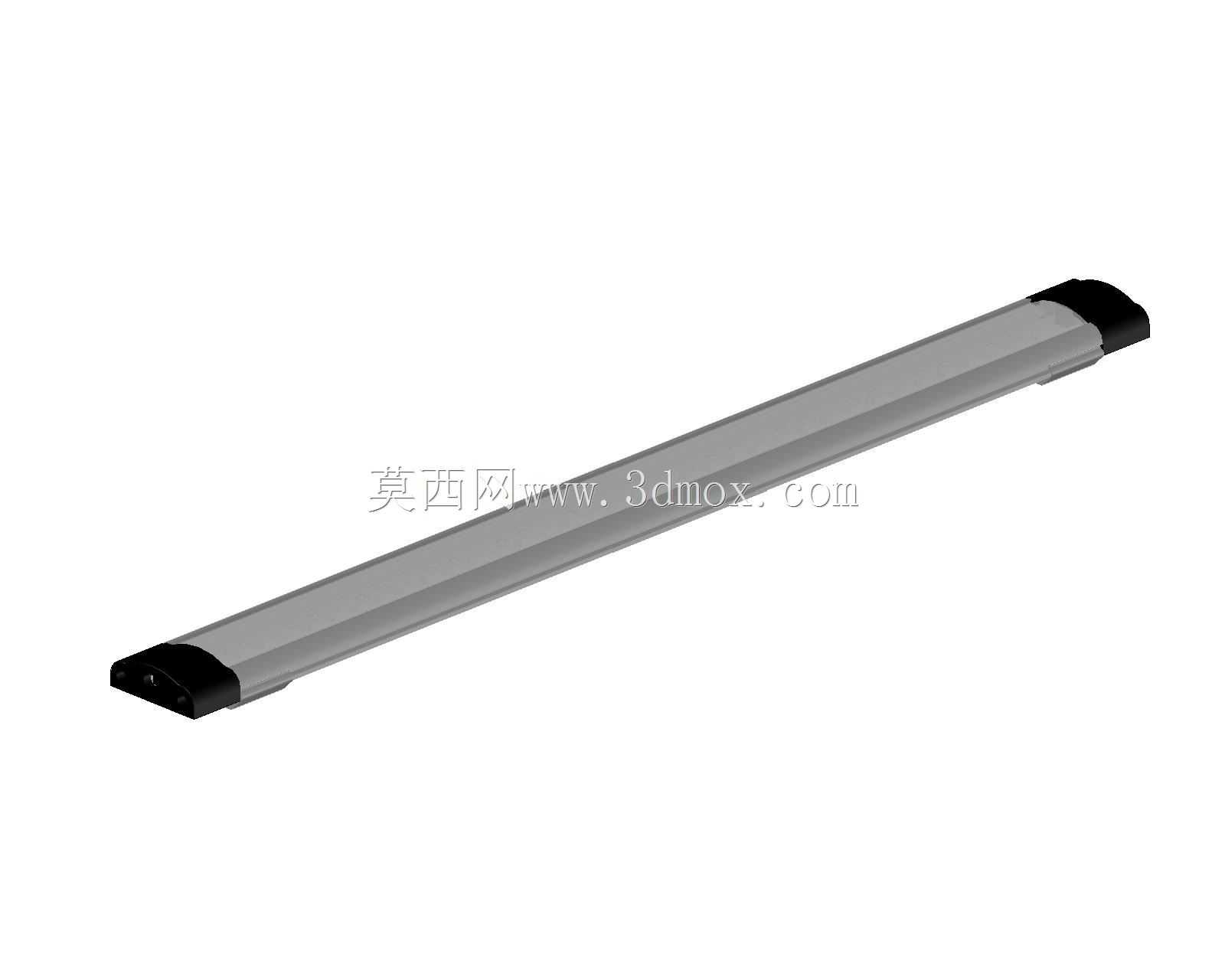

　　这款长条照明灯具采用铝挤压成型灯体作为主体承载结构，整体长度控制在250mm区间，属于紧凑型线性照明部件，适配狭小机柜内部、小型设备操作工位、嵌入式工装台局部补光以及桌面辅助照明等场景。灯体两端配置黑色端盖，端盖与铝挤型材槽位采用卡扣配合限位，既封闭型材两端的锐边与装配空隙，也对内部LED灯板、走线形成端部防护，避免杂物进入灯腔。

　　灯体侧面预留3.5mm直流供电插孔，供电接口采用行业通用的直流插接规格，现场接线无需拆解灯体，直接插入适配直流电源插头即可完成供电，大幅降低设备集成时的布线工作量。铝挤型材本身沿长度方向设计有连续的散热筋槽，LED工作产生的热量可通过灯板直接传导至铝型材外壁，依靠型材大表面积自然对流散热，无需额外加装散热风扇，长期运行无转动件磨损风险，适合无人值守的工业设备内部长期点亮使用。

　　从结构建模逻辑来看，铝挤主体优先绘制截面草图，将型材的卡槽、散热翅片、灯板安装槽位一次性在截面中定义完成，再沿长度方向拉伸生成主体，完全还原铝挤压工艺的成型特征，后续加工时该截面可直接导出作为铝挤开模的截面参考。两端端盖单独建模，匹配型材端部的轮廓公差，端盖内侧设置定位凸台，插入型材内腔后实现径向限位，端盖与型材的配合间隙控制在常规塑胶件与铝件的装配公差范围内，既保证组装顺畅，也不会出现松动晃量。

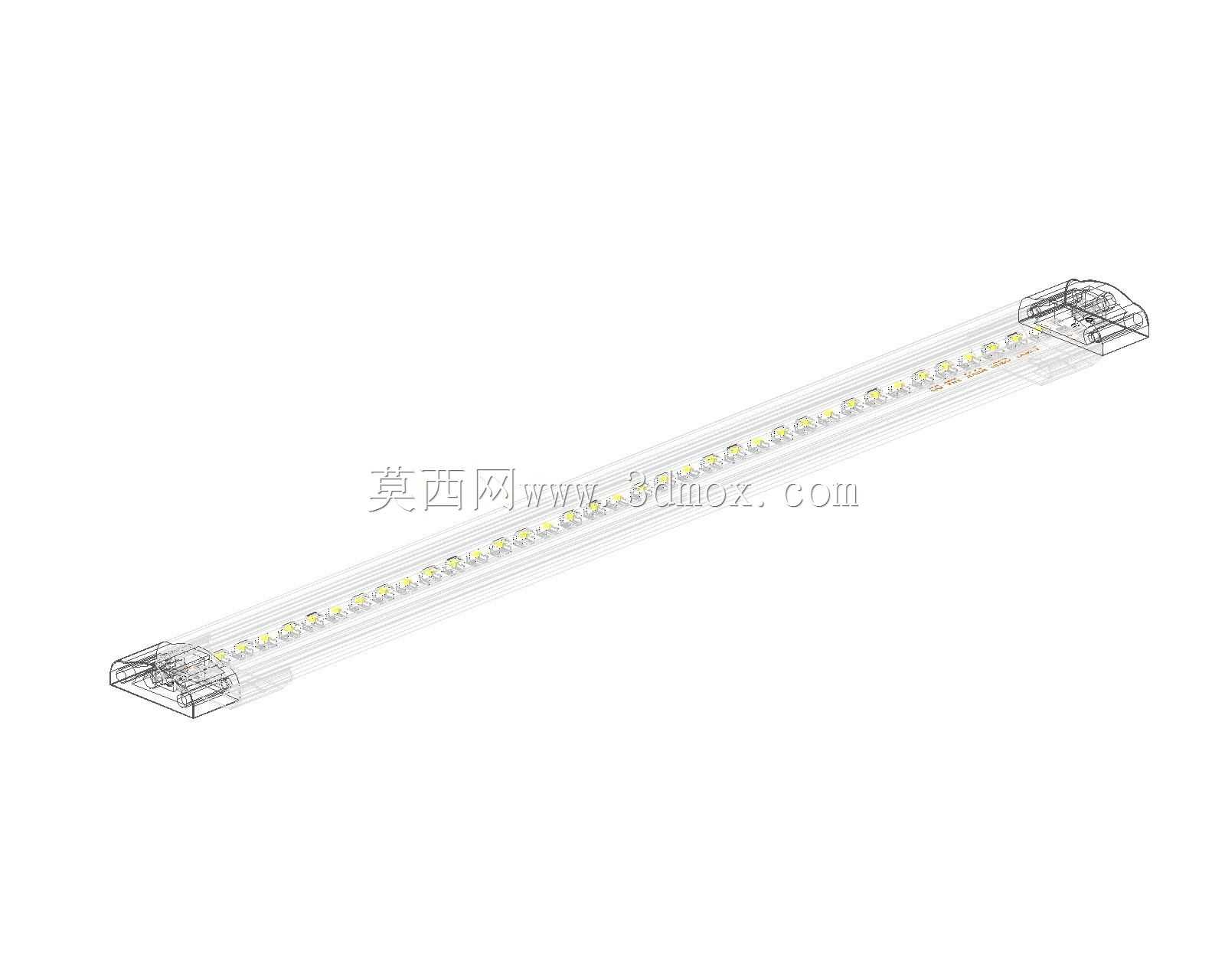

　　安装边界方面，250mm的总长使其可以直接嵌入多数标准小型电气柜的侧梁间隙，灯体背部的型材槽位可兼容滑动螺母、卡簧等通用铝型材紧固件，既可以侧面贴装固定，也可以通过支架调整照射角度。灯条出光面沿长轴方向均匀排布LED光源，出光光线呈线性铺开，相比点光源光斑更均匀，不会在操作台面形成明显明暗交界。设计过程中同步校核了直流插孔的安装位置，插孔布置在端盖侧方，接线后插头不会突出灯体主安装平面，避免灯具贴墙安装时插头与安装面发生干涉。灯体整体棱角做倒钝处理，铝型材挤出后的锐边通过端盖完全遮挡，现场安装调试时不会划伤布线人员。这类线性灯具在非标自动化设备、小型检测工位、机柜内部照明场景中替换传统白炽灯管，功耗更低、寿命更长，结构建模完整还原了从型材截面、端盖配合到供电接口的全部装配关系，可直接用于设备选型干涉校验与照明方案布局参考。
