20升液氮杜瓦瓶低温储运罐体结构

　　该低温储运罐体围绕实验室小批量液氮周转场景展开结构还原，罐体主体采用卧式圆柱承压轮廓，端部配置带多棱防滑结构的端盖与侧向搬运把手，整体形态贴合人工短距离转运、工位临时存放的使用需求。在理化分析、材料低温试验、生物样本暂存以及精密加工冷装配环节，这类20升容积的杜瓦容器常作为中间储液单元，衔接大型固定式液氮储槽与终端用冷点位，避免频繁往返补液带来的工时损耗。

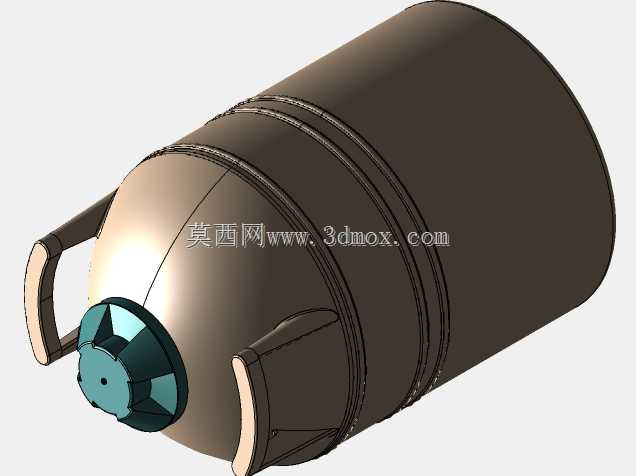

　　建模时优先还原真空夹层罐体的分层轮廓，筒体外部的环形加强筋对应实际产品中夹层支撑与封接焊缝位置，既约束内外胆相对位置，也承担真空腔体的受力补强作用。端部蓝绿色端盖采用多边形外缘造型，并非装饰处理：低温环境下操作人员多佩戴厚质防护手套，多棱面可增大拧转时的摩擦阻力，无需额外工具即可完成口部密封件的启闭操作，端盖中心预留的小孔对应液位检视或安全阀安装接口，避免罐内微量蒸发气体积聚造成压力异常升高。

　　罐体两侧对称布置的弧形搬运把手，其安装位置经过重心匹配，把手支撑脚贴合筒身曲面焊接，抬运时受力点落在罐体重心水平线附近，单人或双人配合搬运时不会出现端部倾翻、液体晃荡冲击口部的问题。筒体长径比控制在适合实验室通道转运的范围，整体外径可兼容常规电梯门、实验台过道以及小型储运推车的放置边界，底部弧面可配合专用鞍座固定，运输时限制筒体径向窜动。

　　从结构设计逻辑看，罐体筒身采用大段连续圆柱曲面，减少异形弯折带来的应力集中点，两端封头采用平滑圆弧过渡，降低低温冷热循环过程中焊缝处的疲劳载荷。口部密封区域做局部加厚处理，匹配长颈绝热结构的安装空间，减少外界热量通过颈壁传入内胆造成的液氮蒸发损耗。侧向把手与筒身的连接部位预留出隔热衬垫的装配间隙，避免金属把手直接连通内外胆形成热桥，降低无意义的冷量损失。

　　该三维结构完整呈现了外筒体、端盖、搬运把手、加强环等全部外露装配关系，可用于低温储运设备的方案布局校核、实验室工位空间适配验证，也可作为同类小型压力容器外观设计、人机操作优化的参考参照，帮助结构人员在选型阶段快速核对罐体占位、操作空间与转运路径的匹配性。
