带支撑框架的锥形真空干燥机组结构

　　这套结构围绕锥形真空干燥器展开，重点不是单一罐体造型，而是把承压腔体、顶部工艺接口、侧向进出料结构、检修操作空间和落地支撑框架作为一个完整机组来处理。设备常见于精细化工、医药中间体、食品粉体以及热敏性物料的低温干燥场景，物料在负压环境下降低沸点，配合锥底形态减少积料，适合需要控制温度、避免氧化或溶剂回收的批处理生产。

　　建模时先从下部锥斗和中部圆筒腔体确定物料容纳边界。锥段采用向下收缩的形式，使干粉、结晶料或含湿颗粒能够依靠重力向底部汇集，减少平底容器中容易出现的死角。筒体上部保留圆形封盖区域，用于布置加料口、排气口、观察或检修接口；顶部竖直圆筒与方形箱体组合，对应过滤、抽气或驱动相关的安装位置，接口之间的相对高度需要兼顾管路走向、拆装空间和维护人员操作。侧向伸出的平台并非装饰件，而是为阀门、取样、观察或人工操作预留的工作面，其宽度和支撑关系直接影响现场站位与通道边界。

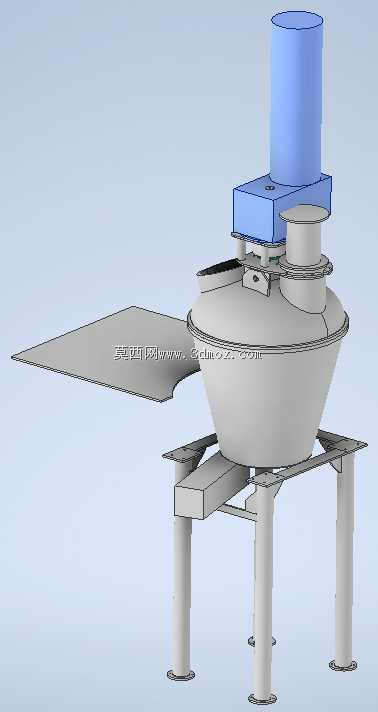

　　支撑框架采用四根立柱承载主罐体，柱脚设置底板，便于通过地脚螺栓固定在混凝土基础或钢平台上。立柱之间加入横梁和斜向承托，使锥段重量、罐内物料重量以及振动载荷能够传递到下部基础。框架高度并非随意确定，下方需要留出卸料阀、接料容器或输送设备的安装空间，同时保证锥底出口距地面有足够操作净距。设计时应校核罐体满载工况下立柱稳定性、横梁弯曲变形以及底板锚固力，尤其在设备频繁加料、卸料或伴随轻微振动时，支撑结构不能只按静态外形摆放。

　　外形尺寸控制需要同时考虑设备本体和外围边界。顶部竖直组件决定最高检修点，侧向平台决定单侧操作宽度，锥底与支腿决定下部卸料空间。布置生产线时，不能只测量罐体直径，还应在模型中保留法兰拆卸距离、仪表安装距离、人员通道以及吊装半径。罐体周围的管口方位应与车间真空管路、冷凝回收系统、加料设备和出料容器相协调，避免现场安装后出现管线交叉、阀门无法操作或检修口被框架遮挡的问题。

　　从结构细节看，圆形筒体与锥段之间需要平滑过渡，减少焊缝处应力集中；顶部各接口的法兰面应保持明确的安装基准；平台边缘与罐体连接处需要考虑承重和防滑支撑；支腿底板上的孔位应与基础预埋件对应。三维建模过程中，这些部位都应以可装配的方式表达，使设备不仅具备外观展示价值，也能用于方案评审、布局干涉检查和后续工程图细化。整体结构强调负压干燥工艺与机架承载、操作维护、现场安装之间的平衡，适合作为干燥机组方案设计和设备选型参考。
