手持除臭剂外观结构三维设计作品

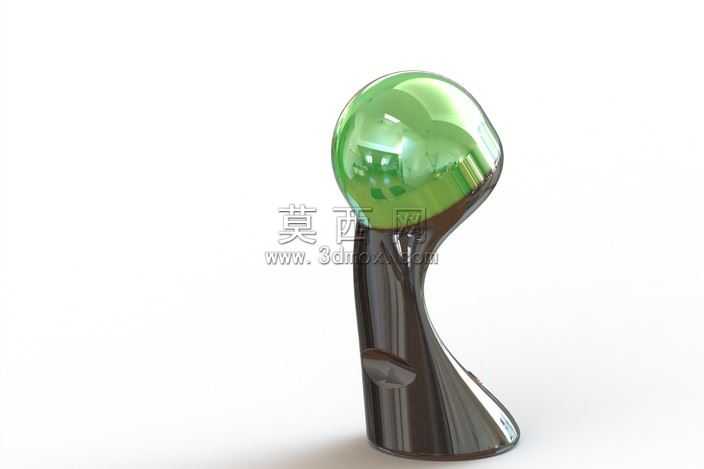

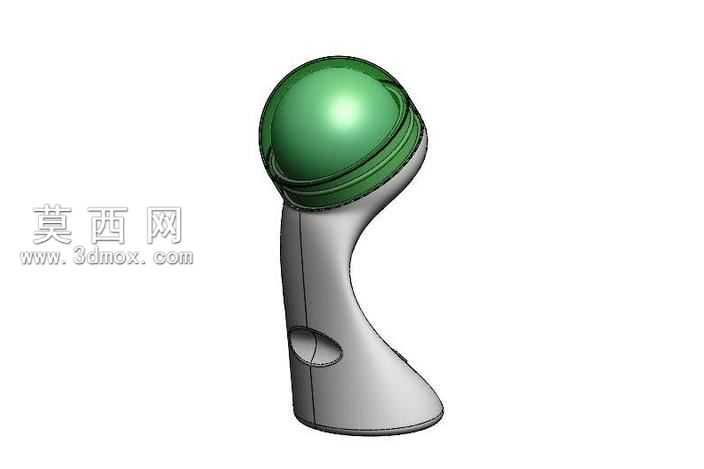

本作品为手持除臭剂产品的三维建模设计成果，建模过程依托三维设计软件完成全流程构建，首先从产品人机握持需求出发，先绘制主体轮廓的草绘曲线，通过多截面曲面放样、曲面修剪与缝合操作，构建出符合人体工学的弧形握柄主体，握柄处特意预留的内凹指位结构，经过多次曲面曲率调整，确保握持时手指贴合度良好，避免长期持握产生硌手问题。顶部的球形储液舱部分，采用旋转凸台基础建模后，对舱体与握柄的衔接位置做了顺滑的圆角过渡处理，同时在衔接处设计了多圈环形凸起结构，既可以作为舱体旋合的限位结构，也能强化产品外观的层次质感。材质渲染阶段，握柄主体采用哑光磨砂塑料材质，调整材质的粗糙度参数至0.6左右，模拟日常洗护类产品常用的防滑磨砂质感，避免握持时打滑；顶部球形舱体采用半透珠光绿色塑料材质，添加轻微的环境反射效果，还原透明储液舱的通透视觉感受，同时在舱体表面设置了细微的材质颗粒感，避免渲染效果过于塑料化失真。结构设计上，握柄底部做了平缓的加宽处理，确保产品直立放置时的稳定性，不会轻易倾倒；握柄侧面的开孔为喷雾触发按键的预留安装位，建模时精准匹配了按键的装配公差，预留了合适的装配间隙，保证后续结构装配时按键可以顺畅按压触发。整体建模过程严格遵循曲面建模的连续性要求，所有衔接面均达到G2连续标准，不存在曲面褶皱、破面等问题，模型可直接用于后续的结构开模验证、产品渲染宣传等场景，设计过程中反复调整握柄的弧度与粗细比例，兼顾了外观的流线型美感与实际使用的握持舒适度，顶部球形舱体的容量经过参数化测算，可满足常规除臭剂产品的容量需求，环形衔接结构的尺寸也匹配了常规旋盖的通用规格，具备实际生产落地的可行性。
