赛格威AMG平衡车连接结构件三维设计

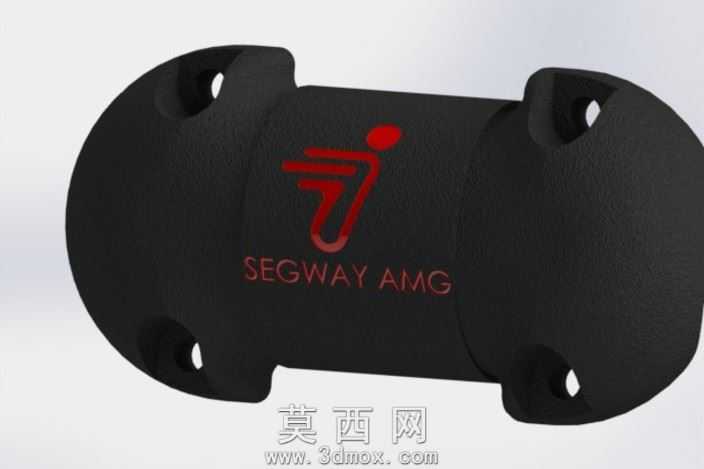

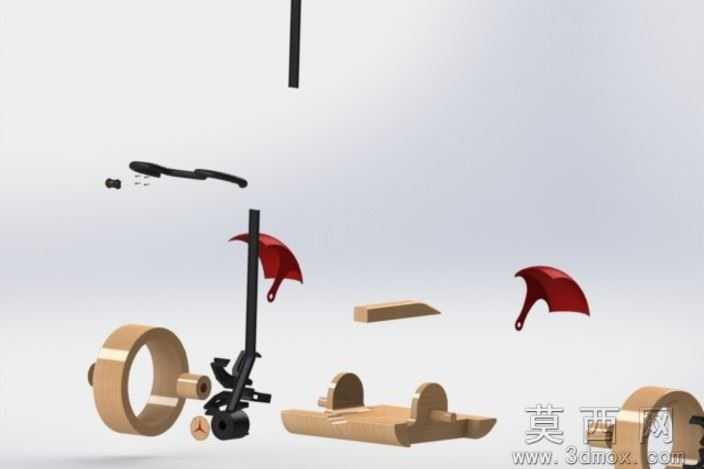

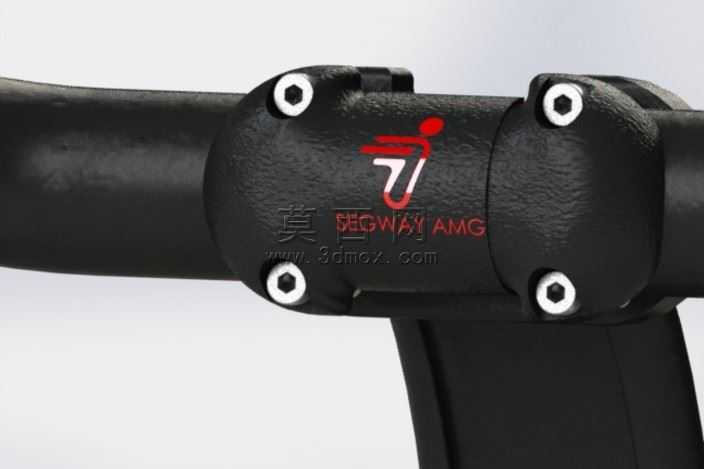

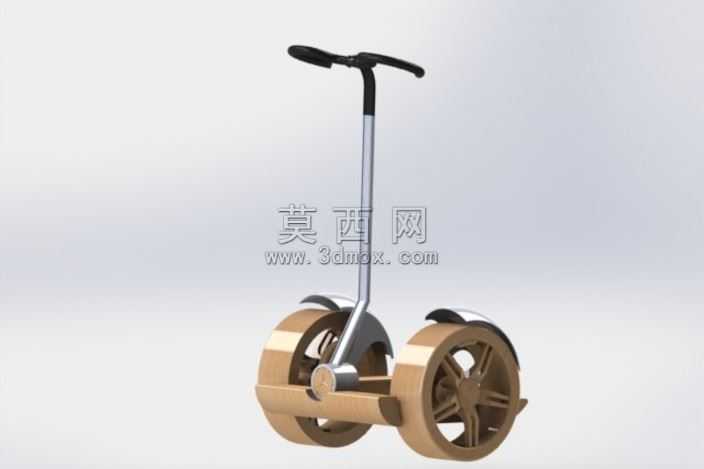

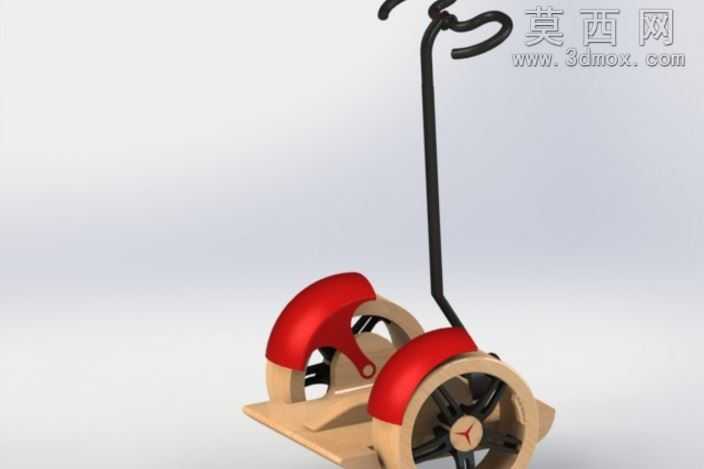

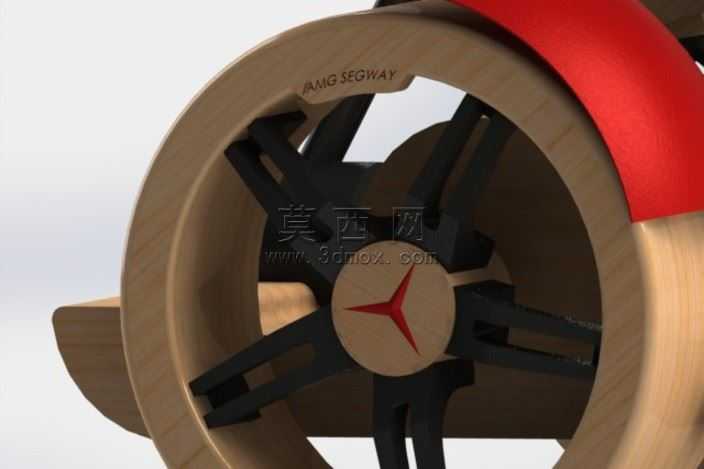

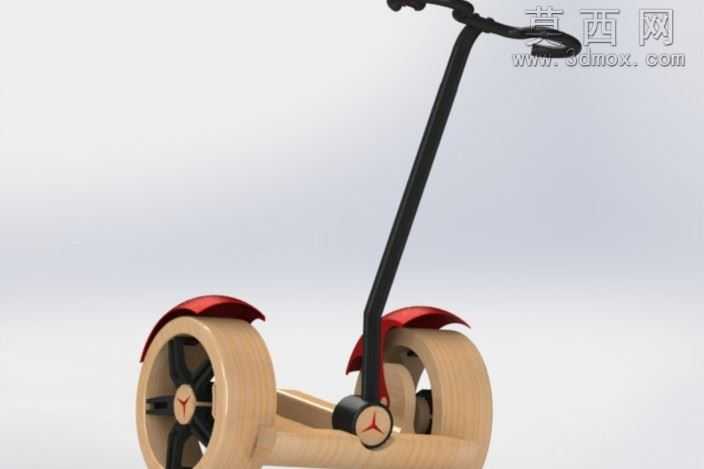

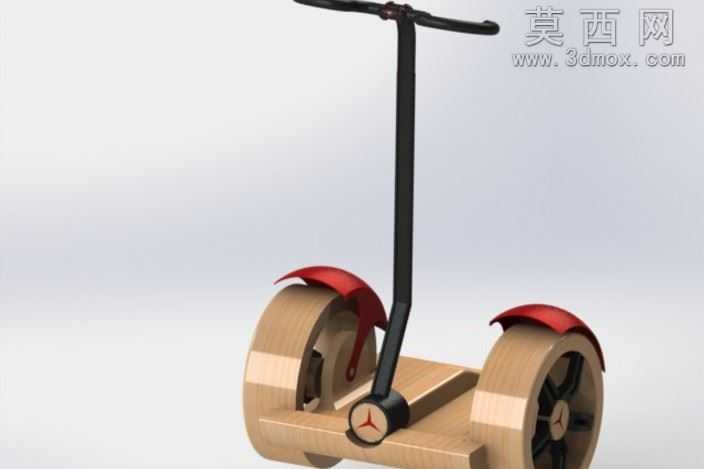

本作品为赛格威AMG系列平衡车的核心连接结构件三维建模设计，整体建模过程依托三维参数化设计软件完成，首先依据平衡车双轮端与主体承载段的连接受力需求，确定结构件的整体外轮廓为两端带法兰耳座的筒状构型，建模初期先绘制中心筒体的旋转截面草图，通过旋转凸台命令生成筒体基础实体，保证筒体的同轴度公差符合装配要求。两端的法兰耳座采用对称建模思路，先完成单侧耳座的草图绘制，通过拉伸凸台生成耳座基体，再对耳座上的安装孔位进行精准定位，采用异型孔向导命令生成带沉台的安装通孔，保证孔位的位置度误差控制在装配允许范围内，完成单侧耳座建模后通过镜像实体命令生成另一侧对称结构，确保两端安装位的尺寸一致性。建模过程中对结构件的所有棱边进行圆角过渡处理，避免应力集中问题，同时在筒体表面预留品牌标识的浮雕区域，通过包覆命令将品牌标识与装饰文字生成贴合筒体曲面的浮雕特征，还原产品的外观细节。材质渲染阶段，为结构件赋予哑光磨砂黑色工程塑料材质，调整材质的粗糙度、反光度参数，模拟玻纤增强尼龙材质的真实质感，对浮雕标识部分赋予半光泽红色材质，与黑色基体形成鲜明视觉对比，提升渲染效果的真实度。结构设计上充分考虑该部件的承载需求，筒体壁厚经过参数化校核，在保证整体结构强度的前提下控制部件重量，两端耳座的厚度与安装孔间距严格匹配平衡车两侧轮组的安装尺寸，确保该结构件能够实现轮组与主体承载舱的稳固连接，同时筒状内部空间可预留走线通道，满足平衡车内部线束的排布需求。建模全程采用全参数化驱动，所有尺寸均关联至设计参数表，可根据不同型号平衡车的尺寸需求快速调整结构参数，完成同系列不同规格连接结构件的快速改型设计，建模完成后通过软件的干涉检查功能验证结构合理性，确保各安装面、孔位无干涉问题，可直接导出工程图用于后续的开模生产或3D打印样件验证。
