铣床Z轴铝制主轴适配转接安装座

　　这套铝制安装块主要面向小型数控铣床的Z轴改造场景，尤其针对铣削铝件时主轴与滑台之间的适配需求。实际加工中，很多轻型铣床的Z轴安装面与常见主轴的孔位、厚度并不完全匹配，直接装夹会出现主轴悬伸过长、贴合面不足或锁紧点偏置的问题，进而影响镗孔、铣槽时的刚性。该件的核心作用就是在Z轴滑台与主轴之间形成一层过渡连接，把不同规格的电主轴、风冷主轴或雕刻主轴稳定固定到现有滑台上。

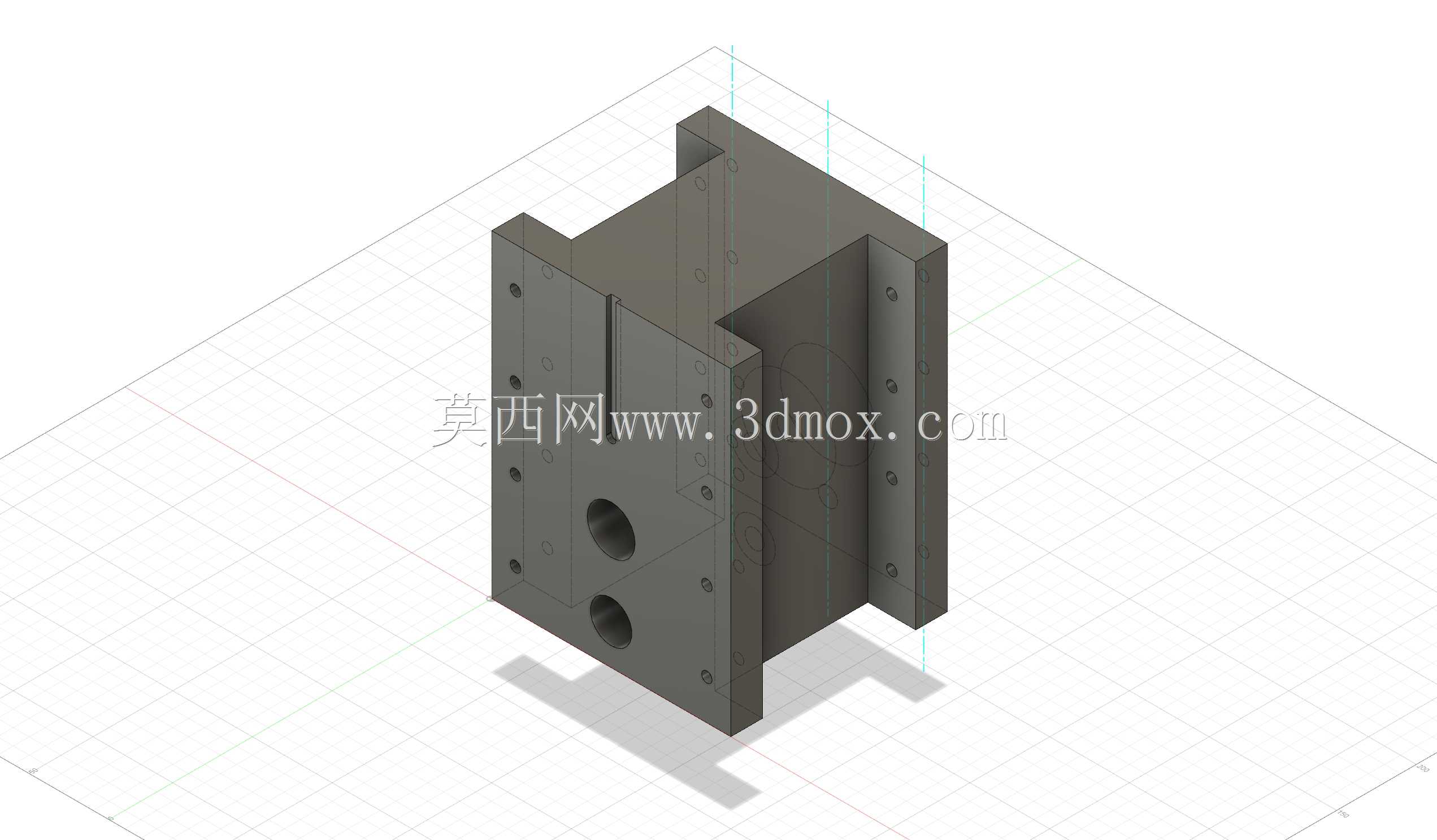

　　从结构上看，安装块整体为长方体铝件，两侧带有竖直安装翼板，翼板上布置多组沉孔与螺纹孔，用于与Z轴滑板贴合锁紧。正面预留两个较大的同轴圆孔，可作为主轴夹持孔或避让孔，周围分布若干小孔，用于穿装螺栓、定位销或固定调节压块。中间开槽与台阶面的设计，一方面减轻铝块自重，降低Z轴运动惯量，另一方面为接线、散热和刀具更换留出空间。多排孔位使同一安装块能够兼容多种主轴中心距，也方便在X向或Y向做小幅位置调整。

　　设计思路上，优先保证的是安装面的平面度和孔位垂直度。铝件经整体铣削成型后，与滑台接触的背面、与主轴座接触的正面都需要一次装夹或二次精铣保证平行，避免主轴装入后出现偏摆。翼板上的孔距按照常见Z轴滑台螺孔阵列布置，边缘保留足够壁厚，防止锁紧时局部变形。正面圆孔周围的螺纹孔采用均匀分布方式，使夹紧力围绕主轴轴线对称传递，减少单点压紧造成的轴线倾斜。

　　在安装边界方面，该块属于Z轴外挂过渡件，外形高度需控制在滑台行程与龙门内净空之间，避免Z轴抬升到上限位时与顶部电机、拖链或横梁干涉；宽度方向则要保证两侧翼板完全落在滑台安装面上，不能让螺栓孔贴近板边。厚度设计需兼顾主轴中心高与刀具工作长度：块体过厚会抬高主轴、缩短有效加工行程，过薄则会降低支撑刚性。实际装配时，先以转接块背面贴合Z轴滑台，用螺栓轻锁，再装入主轴并校正轴线与工作台面的垂直度，最后按对角顺序紧固，并通过转接板扩展安装不同主轴夹具、压块或除尘附件。

　　这类结构在桌面数控铣、雕刻铣改机以及小批量铝件治具加工中比较常见。它不是独立承担切削的功能件，而是通过提高连接刚度、统一安装接口和扩展孔位，让原机Z轴能够适配更多主轴配置。建模时需要重点核对滑台孔阵、主轴外径、锁紧螺钉规格以及上下极限位置，尤其要让避让孔、穿线空间和刀具装拆路径在三维装配中同步检查，避免实物加工后出现干涉。
