小型车床伺服电机安装固定支座

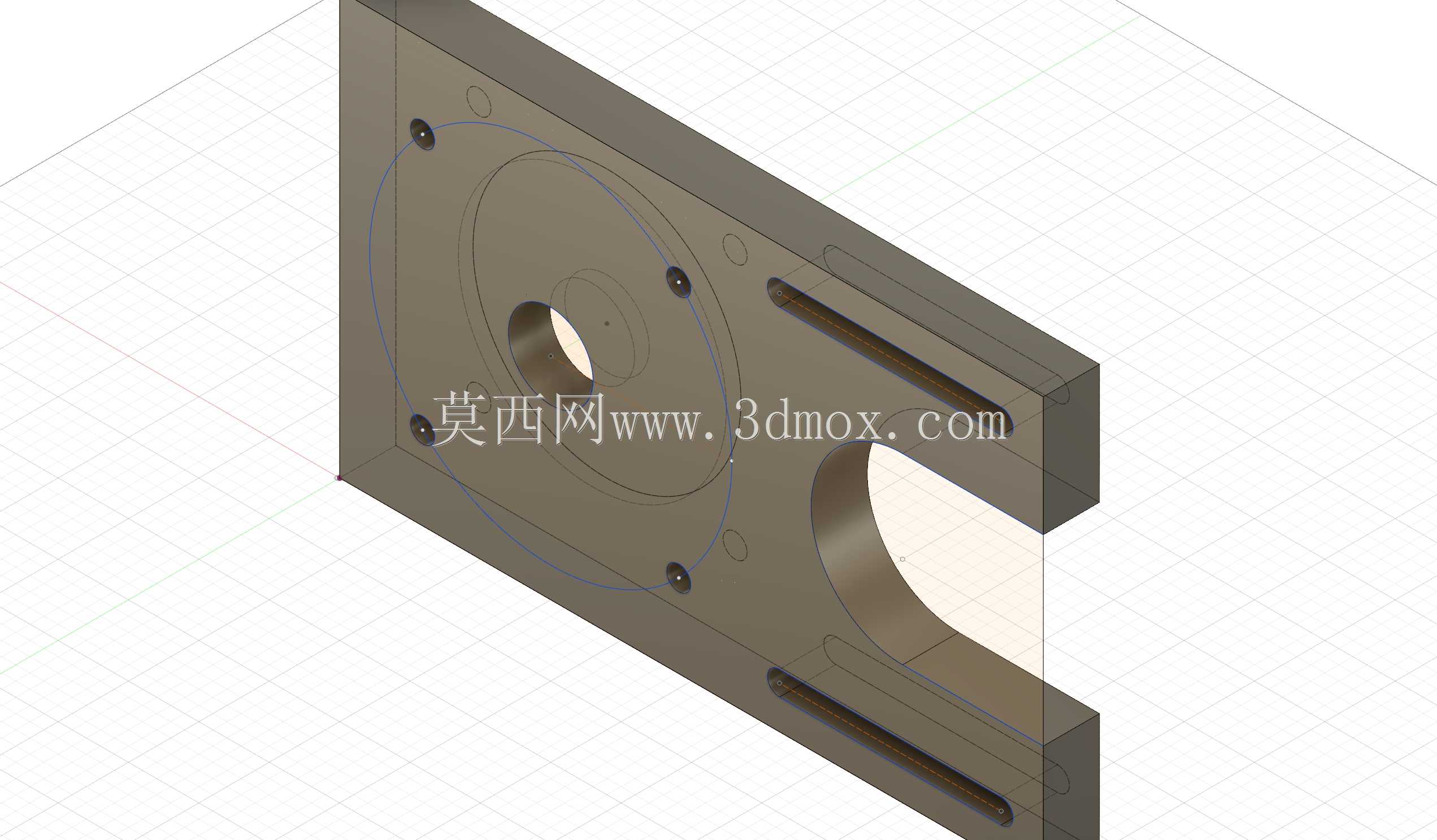

　　这个支座的核心作用，是把伺服电机可靠约束在小型 hobby 车床的进给或主轴驱动侧，让电机输出轴与被驱动机构保持稳定同轴关系。从结构上看，主体采用一块厚立板加侧向延伸安装边的形式，立板正面加工出与电机前端止口匹配的圆形定位凹台，凹台周围均布四颗螺钉过孔，用于穿过电机法兰安装螺栓；凹台中心开通轴孔，既避让电机输出轴或联轴器，也为后续安装同步带轮、弹性联轴器留出操作空间。立板下半部开出大尺寸半圆避让口，当电机轴端连接带轮或伸入床身内部时，不会与支架本体发生运动干涉，同时减轻支架自重。立板背部向一侧伸出水平安装翼，翼面上加工两条平行长圆槽，长槽方向沿电机中心距调整方向布置，装配时支架可先松穿螺栓沿槽滑动，待同步带张紧度或齿轮啮合间隙调整到位后再锁紧，这种可调设计在小型机床改造里非常实用，避免了孔位一次钻死导致中心距无法修正的问题。

　　从受力角度考虑，电机启停瞬间会产生反扭矩，立板厚度选取较大，圆形止口周围保留足够实体幅面，螺钉孔到板边距离满足压溃强度要求，安装翼与立板交接处为整料铣削成型而非拼焊，刚性更好，高速运转时不易产生共振。实际安装边界上，支架后侧贴合车床床身或溜板的安装基面，长槽内穿入T型螺栓或外六角螺栓与床身T型槽、预留螺纹孔连接；电机从立板后侧或前侧装入，止口凹台承担径向定位，螺栓承担拉紧与扭矩传递，输出轴穿过中心孔后连接联轴器或带轮。

　　这类支架常见于桌面车床数控改造场景：普通小型车床原配手动进给或简易动力，加装伺服电机实现自动走刀、主轴调速时，市面很难买到完全匹配床身孔距与电机法兰的现成支座，因此按实测电机法兰尺寸、止口直径、轴伸长度、床身安装槽间距定制支座，是改造项目里的关键工装环节。设计时先确定电机输出轴线相对床身导轨的高度，再反推立板总高与安装翼底面落差；长槽长度预留十毫米以上调整量，补偿床身孔位加工误差；半圆避让口直径大于带轮最大外径，方便不拆电机即可更换传动件。整体结构没有复杂曲面，全部为铣削、钻孔可加工特征，单件小批量制作成本低，刚性与维护便利性兼顾。
