带锯床工作台防护塑料圆盘结构

　　该圆盘件主要服务于立式或台式带锯设备的锯切工位，布置在工作台面与锯条穿越区域附近，用于在带锯片穿过工作台开槽位置时承托、隔离并保护台面。实际锯切小型塑料件、铝型材、木料或薄壁零件时，锯条会沿工作台缝隙往复运行，若工件直接压在金属台面上，切透后容易划伤台面、磕碰齿尖，也会让细小废料落入槽口。该塑料盘通过自身平面覆盖锯条经过的区域，形成可牺牲的辅助垫层，锯条切入盘体后不会直接接触金属工作台，从而降低台面拉毛、锯条崩齿和废料卡滞的概率。

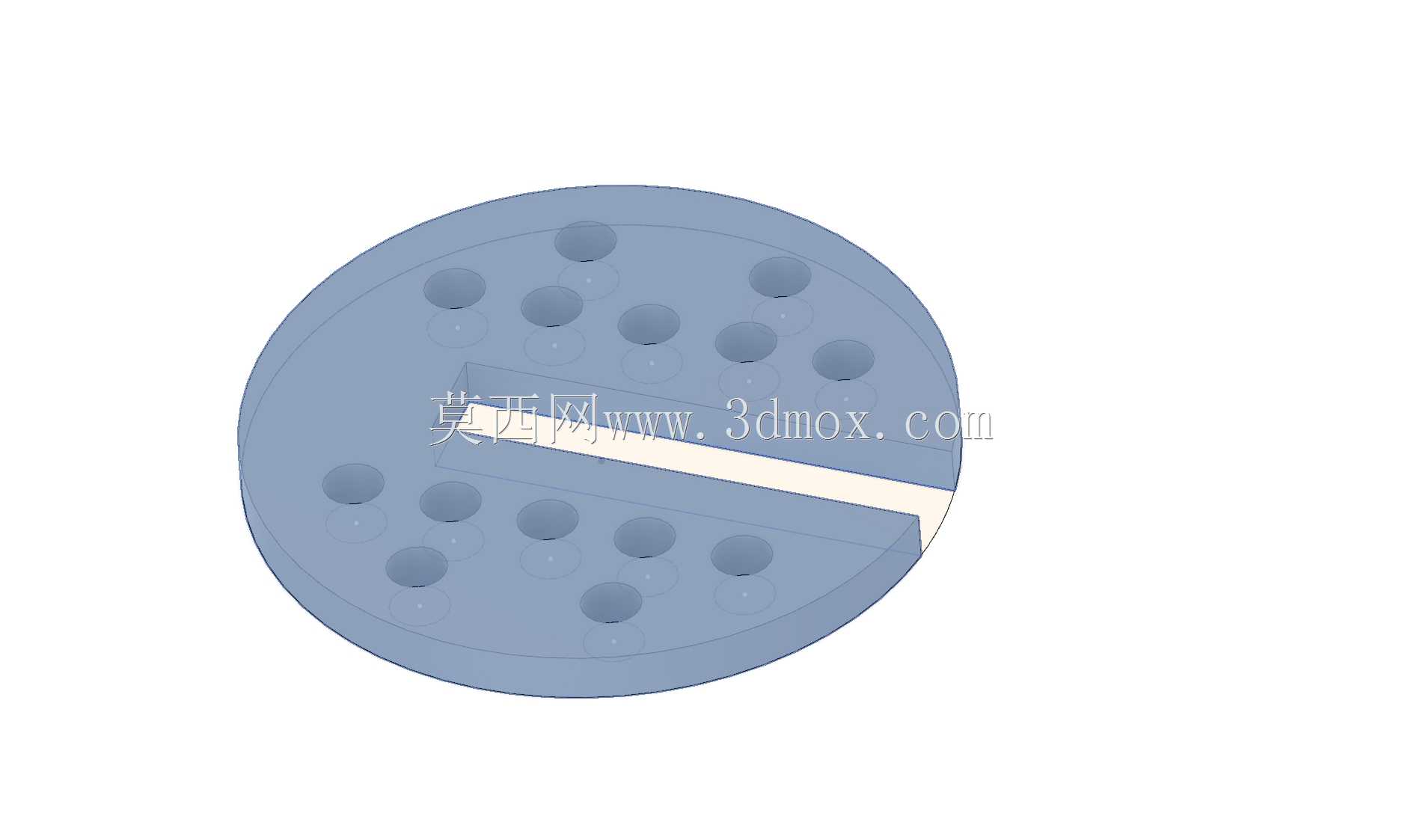

　　结构外形采用扁平圆盘主体，盘面预留一条径向贯通窄槽，槽宽与带锯条运动轨迹相匹配，锯条可从槽内通过而不与盘体侧面发生大面积摩擦。盘面上分布多组沉孔，孔位围绕圆盘中心区域按阵列方式布置，既可以作为安装固定孔，也可用于定位销、压紧螺钉或辅助夹具连接。沉孔设计使紧固件头部低于盘面，避免工件放置时被螺钉顶起，保证被切材料与支撑面之间保持稳定接触。圆盘边缘做连续封闭处理，整体轮廓简洁，便于在工作台上挪动、清洁和重复安装。

　　从设计思路看，该件并不承受较大的主切削力，而是承担定位支撑、台面防护和锯条让位三项功能。材料选择偏向耐磨、易切削的工程塑料，硬度低于带锯条和金属工作台，锯切穿透时不会对齿尖形成硬冲击；同时塑料表面摩擦适中，工件放置后不易随意滑移。盘体厚度需要兼顾刚性和可消耗性：过薄会在压紧工件时翘曲，过厚则增加锯条切入阻力，并使无用锯切行程变长。建模时应重点控制圆盘外径、总厚度、通槽位置、槽宽、沉孔深度、孔间距以及底面平面度。

　　安装边界方面，圆盘平放于工作台面后，径向槽必须与带锯条运行线重合，槽口两端应留出锯条偏摆和冷却排屑空间。盘面孔位不能侵入锯条有效通道，沉孔底部与盘面之间需保留足够壁厚，防止螺钉压紧后开裂。若用于批量下料，可在盘面上增加定位挡边或配合简易压爪；若用于异形件修切，则保持平整盘面更利于多角度摆放。该结构虽然简单，但对锯切现场的台面维护、锯条寿命和小件加工稳定性有直接作用，适合作为带锯工位的易耗防护工装进行细化设计。
