XD302单级旋片式真空泵结构设计

　　这套XD系列单级旋片真空泵的三维结构，围绕中小型工业真空系统的连续抽气需求搭建，整机采用电机与泵体直联同轴布置的紧凑构型，省去了传统皮带传动的冗余占地，在包装产线真空吸附、真空注塑脱泡、实验室真空干燥、食品真空封装、电子元件真空浸渍这类需要稳定中低真空度的工况里，能够直接作为前端粗抽泵独立运行，也可搭配罗茨增压泵组成高抽速真空机组，承担前级预抽任务。

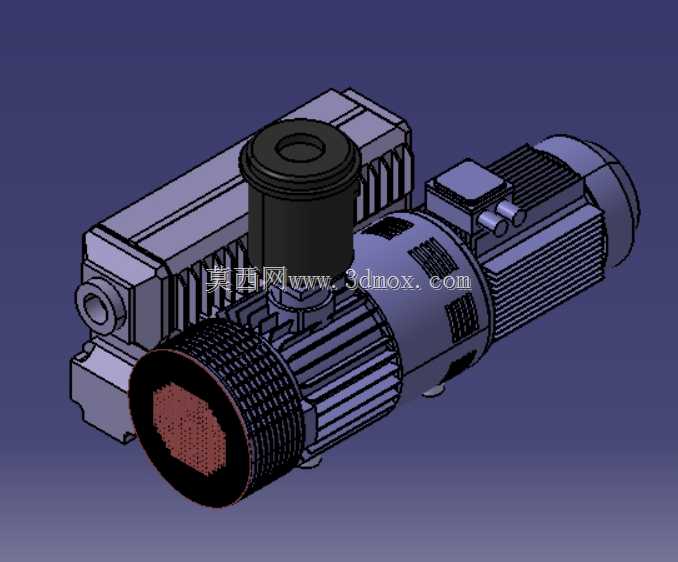

　　从结构布局来看，整机沿轴向依次排布散热风罩、驱动电机段、旋片泵腔、进气过滤总成与油气分离排气组件，泵腔侧外置的黑色圆筒进气过滤器直接对接抽气管道入口，可拦截被抽气体中夹带的固态粉尘、碎屑，避免硬质颗粒进入泵腔刮伤旋片与缸体内壁；泵体下部集成的油室与排气侧油气分离结构，能够在排气过程中回收泵内密封润滑用油，既减少油雾向外排放，也维持泵腔内油膜的密封效果，保证旋片在离心力作用下紧贴缸体内壁，形成可变容积的抽气腔室，完成吸气、压缩、排气的连续循环。

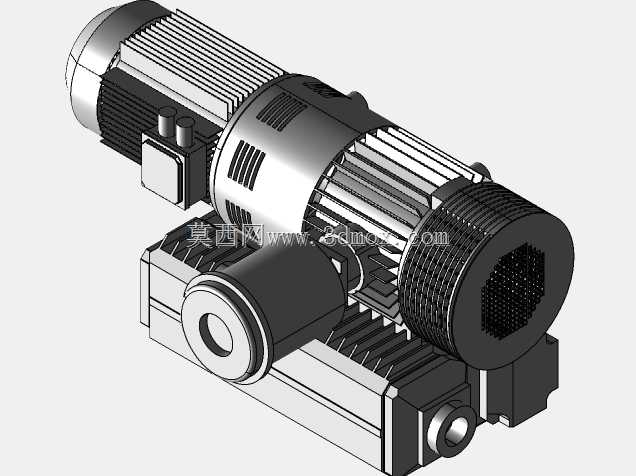

　　建模过程中完整还原了电机外壳的轴向散热筋结构，泵体侧的散热翅片也按实际铸造形态做出，连续运行时电机绕组与泵腔压缩产生的热量可通过壳体筋片快速向环境散出，避免长时间高负荷下油温过高导致粘度下降、密封性能衰减。整机的安装边界以底部支撑脚为定位基准，地脚安装孔的孔距、支撑面高度都按实物装配关系还原，选型布置时只需在机架上预留对应长度的轴向空间，侧面留出进气过滤器拆装、油位观察与换油操作的维护余量即可，无需额外预留传动部件的检修空间。

　　进气口采用标准法兰对接结构，可直接匹配真空管路的快装或法兰连接形式，排气侧预留油雾排放接口，可外接排气管道将油气混合物引至室外或集中处理。泵腔内部的旋片组件、转子偏心布置关系、弹簧顶紧结构都在装配模型里完成了配合校验，转子旋转时旋片在槽内往复滑动的运动间隙、旋片顶端与缸壁的贴合行程都符合实际装配公差，不会出现运动干涉。针对日常维护场景，模型里也还原了油位视镜、注油口、放油塞的位置结构，现场运维时无需拆解主体即可完成润滑油更换、进气滤芯清理的常规操作，整机结构集成度高，附属管路少，在固定工位的真空系统集成中能够大幅减少安装对接的工作量。
