紧凑型卧式概念增压输送泵结构

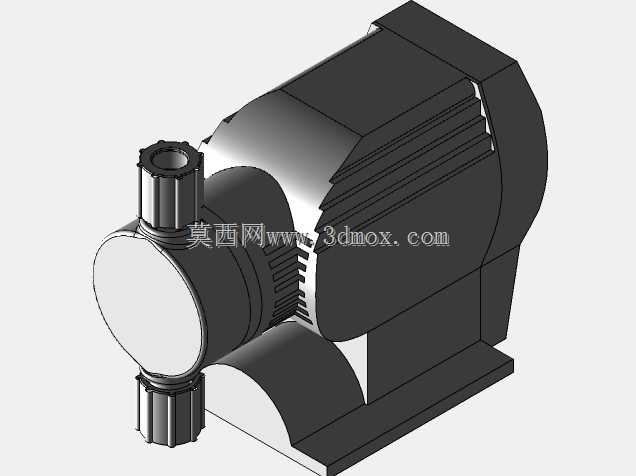

　　该概念泵采用卧式紧凑布局，主体由驱动电机段、泵头工作段、进出液接口及一体式安装底座构成，整体轮廓规整，外壳做了多面切角与散热筋造型处理，既兼顾外观辨识度，也为驱动单元运行时的热量散出预留了足够的换热面积。泵头侧布置上下同轴的两个管螺纹接口，分别作为介质流入与流出通道，接口端部带外螺纹与防滑棱结构，现场装配时可直接对接标准管路，无需额外加工转接法兰，能减少管路布置的占用空间。

　　从应用场景来看，这类小体量增压输送泵适合民用供水增压、小型循环水系统、实验室流体输送、轻型化工辅料加注等工况，安装位置多贴近墙面或设备机架侧边，因此整机在设计时将重心压低，底座与电机壳体下部连为一体，落地后支撑跨度覆盖整机长度的三分之二以上，运行时的振动可通过底座直接传递到安装基础，避免悬臂结构带来的共振风险。

　　结构设计上，电机外壳的轴向散热筋沿壳体周向均匀分布，筋条高度控制在壳体外径的十分之一以内，既不会额外增大整机横向尺寸，又能在电机持续运转时扩大与空气的接触面积；泵头与电机的连接段设置了密封腔与传动衔接位，三维建模时可清晰区分动力输入轴、叶轮腔、流道过渡区的层级关系，进出液接口的流道中心线与泵头回转中心重合，介质从入口进入后沿轴向流向叶轮，经增压后从另一侧接口送出，流道转折少，能降低局部水力损失。

　　安装边界方面，整机最大外轮廓由电机尾部端面到泵头前端面确定长度方向尺寸，高度方向从底座底面到电机壳体顶部为总高，宽度方向以散热筋最外侧为限；两个管路接口沿泵头径向上下伸出，接口外螺纹规格统一，外接管路时只需在接口轴线方向预留扳手操作空间，底座上预留的安装孔位可配合膨胀螺栓或机装螺钉固定在水平面机架上，检修时拆解泵头端盖即可触及叶轮与密封件，无需整体拆卸电机，日常维护的操作空间要求较低。建模过程中各部件的装配同轴度、接口配合公差、壳体壁厚过渡都做了连续化处理，棱角处保留合理圆角，避免应力集中，也符合小型泵送设备的量产工艺逻辑。
