罗茨真空泵JRP2000工业机组结构

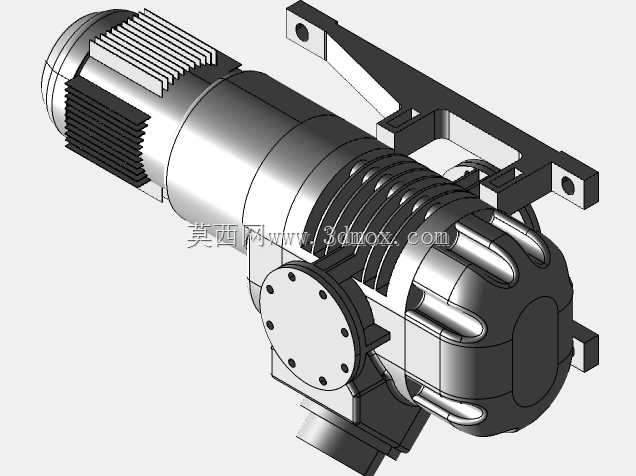

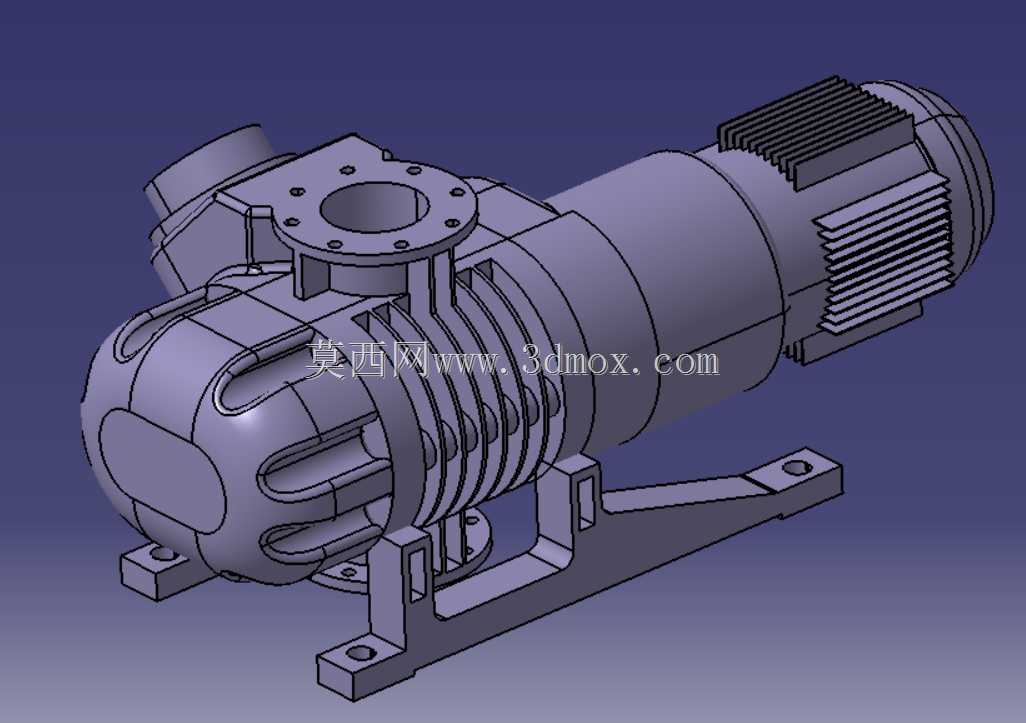

　　这套罗茨真空机组面向中高真空获得场景，常见于真空干燥、真空浸渍、真空包装、化工脱气、电子器件封装以及冶金热处理配套系统。它并不单独承担从大气压直接抽气的任务，而是作为前级泵之后的增压单元，在入口压力进入罗茨泵有效工作区间后投入运行，依靠双转子高速同步回转扩大抽速，缩短系统达到目标真空度的时间。机组本体由罗茨泵头、驱动电机、联轴器或传动连接段、支撑机架、进出口连接法兰、旁通与保护接口等部分组成。三维结构中可以看到泵腔外侧布置有加强筋和散热肋片，端部圆形法兰用于端盖定位与检修拆装；转子位于泵腔内部，两转子之间、转子与泵腔内壁之间保持微小间隙，工作时不发生接触，因此摩擦损耗小，运转转速较高。电机侧通过连接座与泵头对中，

　　机架承担整机重量并限制运行振动传递，安装脚孔位置决定了设备与基础平台的固定边界。选型和布置时，需要先核对泵入口方向、出口高度、电机外伸长度、检修侧抽拉空间以及管路法兰中心线。罗茨泵入口通常连接被抽真空容器或工艺腔体，出口连接前级真空泵；若系统抽气初期压力过高，直接启动罗茨泵会造成过载和过热，因此实际机组常配合压差阀、旁通管路或联锁控制，在压差达到允许范围后再加载。泵体冷却方式会影响外壳结构，风冷机型在泵腔和端盖附近可见散热片，水冷机型则需预留冷却水接口。密封部位集中在转子轴伸出端和端盖结合面，轴封用于阻止外界空气向真空侧泄漏，端盖密封面则保证泵腔容积稳定。结构设计时，转子型线、转子长度、泵腔内径和间隙分配直接影响理论抽速与极限压力；

　　齿轮箱侧需要保证同步齿轮润滑，同时避免润滑油向泵腔内返油。机架并非简单托板，其横梁和支腿要承受电机重量、泵头热膨胀以及启动扭矩，地脚孔应避开管路焊缝和现场基础钢筋。三维建模时，转子与壳体间隙、螺栓孔圆周分布、法兰密封面、联轴器护罩和电机接线盒位置都需要保留准确空间关系，以便后续完成管路干涉检查、基础图绘制和维护空间校核。现场安装还要关注入口过滤器、波纹管补偿、阀门高度和前级泵排量匹配；若抽除气体含有可凝性或轻微腐蚀性介质，应在入口前增设冷凝、洗涤或保护装置，减少泵腔内积垢和转子卡滞风险。整体结构强调同轴度、刚性支撑、热膨胀释放和检修可达性，是真空系统中提高抽气效率的关键增压设备。
