工业离心引风机整机结构设计

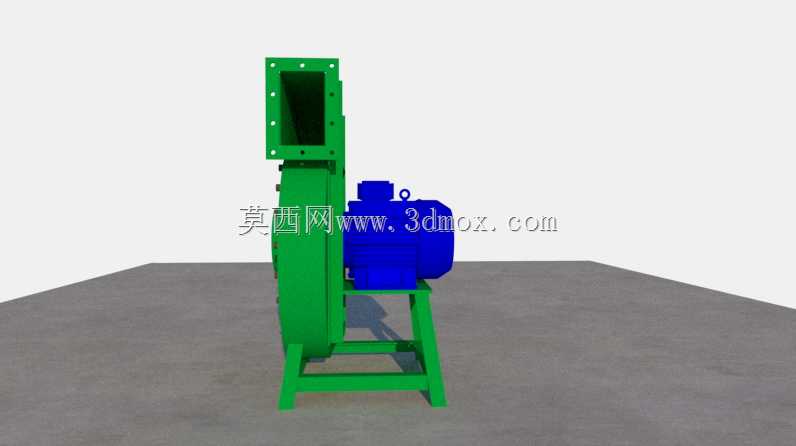

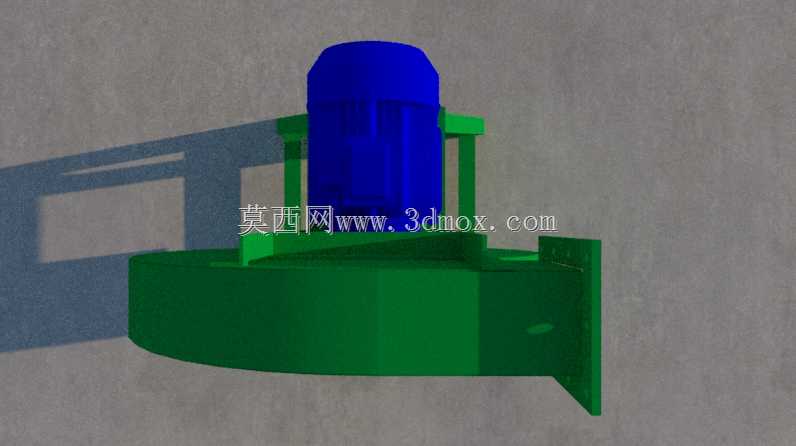

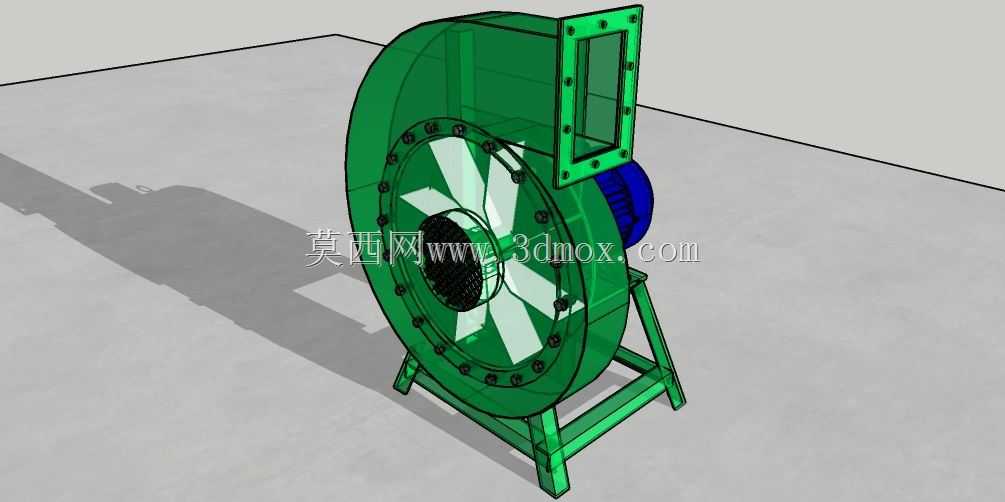

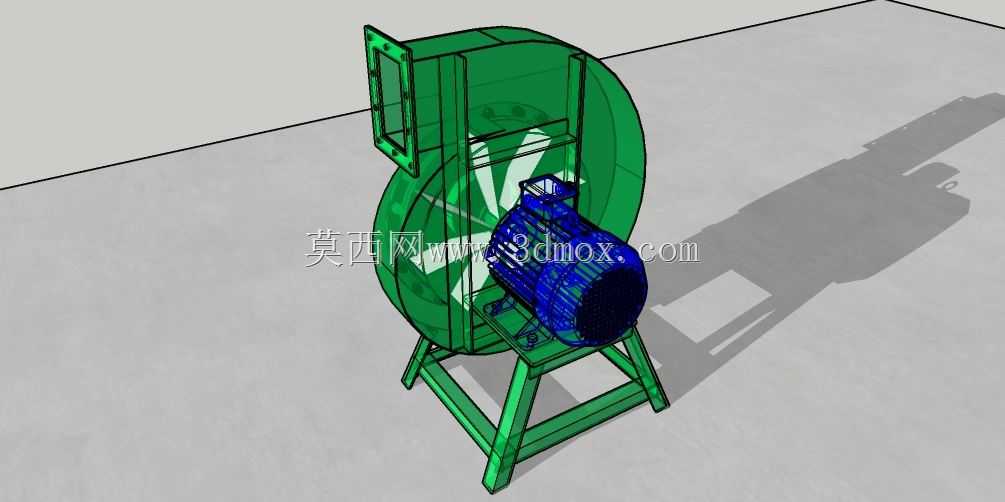

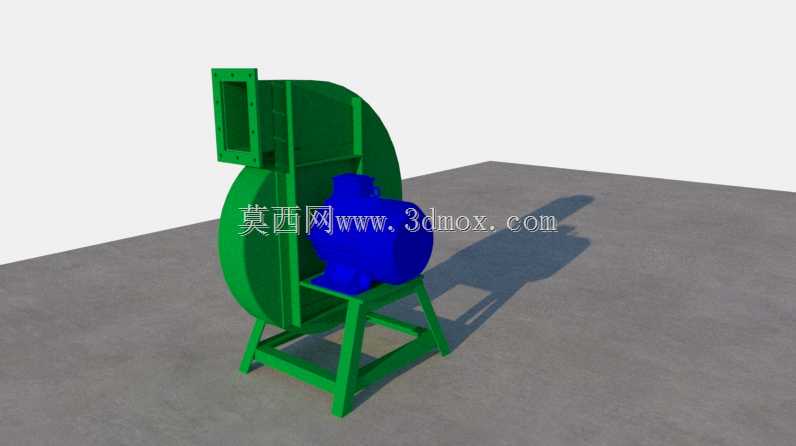

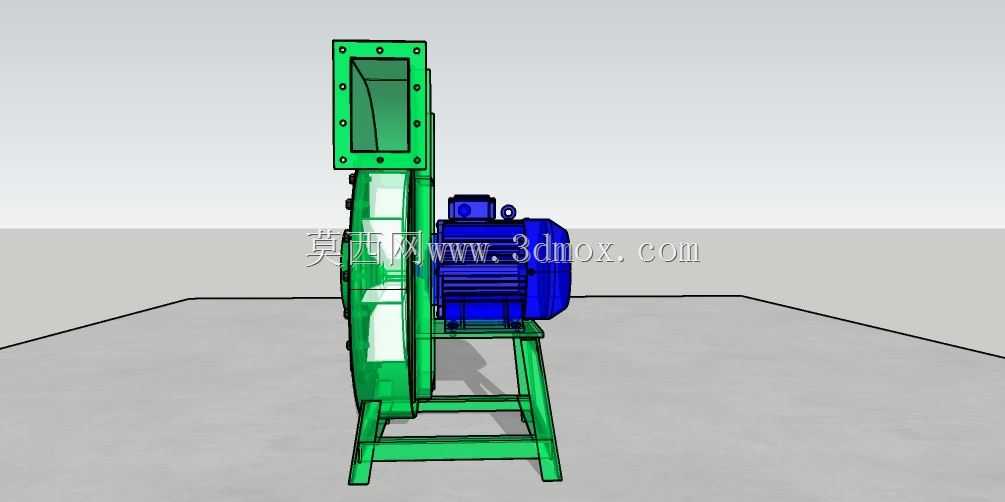

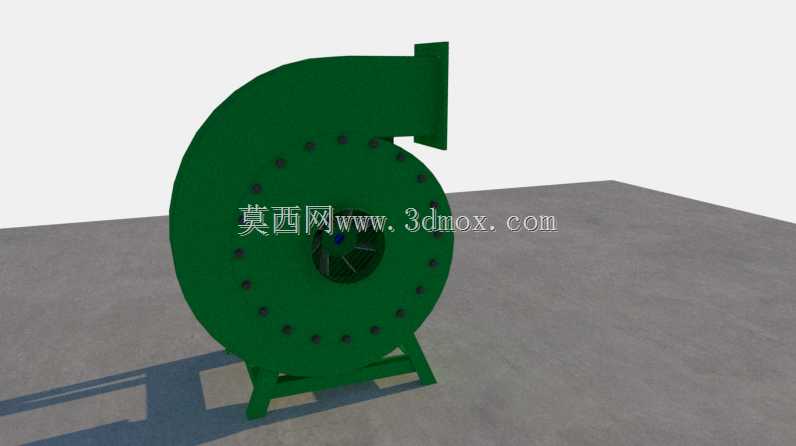

　　该套三维结构围绕工业现场常用的离心式引风排气设备展开，整机由蜗壳壳体、内置叶轮、传动连接段、驱动电机、方形出风口法兰以及落地支撑机架共同构成，建模过程中完整还原了各部件的装配位置与配合关系，可直接用于通风系统选型校核、管路对接方案推演以及设备布局干涉检查。从实际工况来看，这类设备广泛布置在车间除尘排风、物料气力输送、锅炉烟气引送、工业炉助燃送风以及局部废气收集场景中，气流从蜗壳轴向侧的圆形进风口进入，经高速旋转叶轮获得动能与压升后，沿蜗壳流道转向90度，最终从顶部方形出风口排入外接风管，能够为管网提供稳定的风压与风量，克服管道沿程阻力、过滤部件阻力以及末端排放背压。结构设计上，蜗壳采用渐扩式流道造型，沿叶轮周向逐步扩大通流截面，

　　将叶轮输出的动压逐步转化为静压，降低流道内的涡流损失；壳体周向布置多组连接螺栓，将前后墙板与蜗壳板件锁紧，既保证壳体承压能力，也方便后期拆开检修、清理叶轮积尘。出风口处设置带螺栓孔的方形法兰，法兰面预留均匀分布的安装孔位，现场对接风管时可直接穿装螺栓并衬垫密封垫，避免连接位置漏风。叶轮部分采用多叶片径向布置结构，叶片与前后轮盘、中心轮毂连为一体，轮毂处预留轴孔与键槽位置，可与传动轴实现扭矩传递；叶轮与壳体之间保留合理的运转间隙，既避免旋转剐蹭，又尽可能减少间隙回流造成的风量损失。驱动侧通过传动构件连接电机与叶轮，电机布置在蜗壳侧方，整机重心落在下方型钢焊接机架上；机架采用支腿加横撑的框架形式，四条支腿底部预留安装底板，

　　可通过地脚螺栓固定在混凝土基础或钢架平台上，支腿跨距经过匹配，保证设备满负荷运行时的支撑刚度，抑制振动传递。建模时同步考虑了安装边界：整机轴向进风侧需要预留检修空间，用于叶轮拆装与进风管道连接；顶部出风口上方需要留出风管吊装与法兰紧固的操作距离；电机侧要预留散热与维护空间，方便后期轴承保养、电机更换。各支撑件、壳体壁厚、法兰厚度均按照常规通风设备的焊接钣金结构逻辑搭建，转角位置做了贴合实际加工工艺的处理，没有出现脱离制造可行性的夸张造型。对于结构设计人员而言，该模型可以直观呈现离心风机从气流过流部件到承载机架的完整组成，在进行车间通风系统布置时，能够快速核对设备占地轮廓、进出口对接方位、基础螺栓位置以及周边维护通道尺寸，也可作为同类引风设备改型设计的参考基底，调整叶轮直径、蜗壳宽度、出风口尺寸即可适配不同风量风压的工况需求。
