八角框轴流通风机结构设计

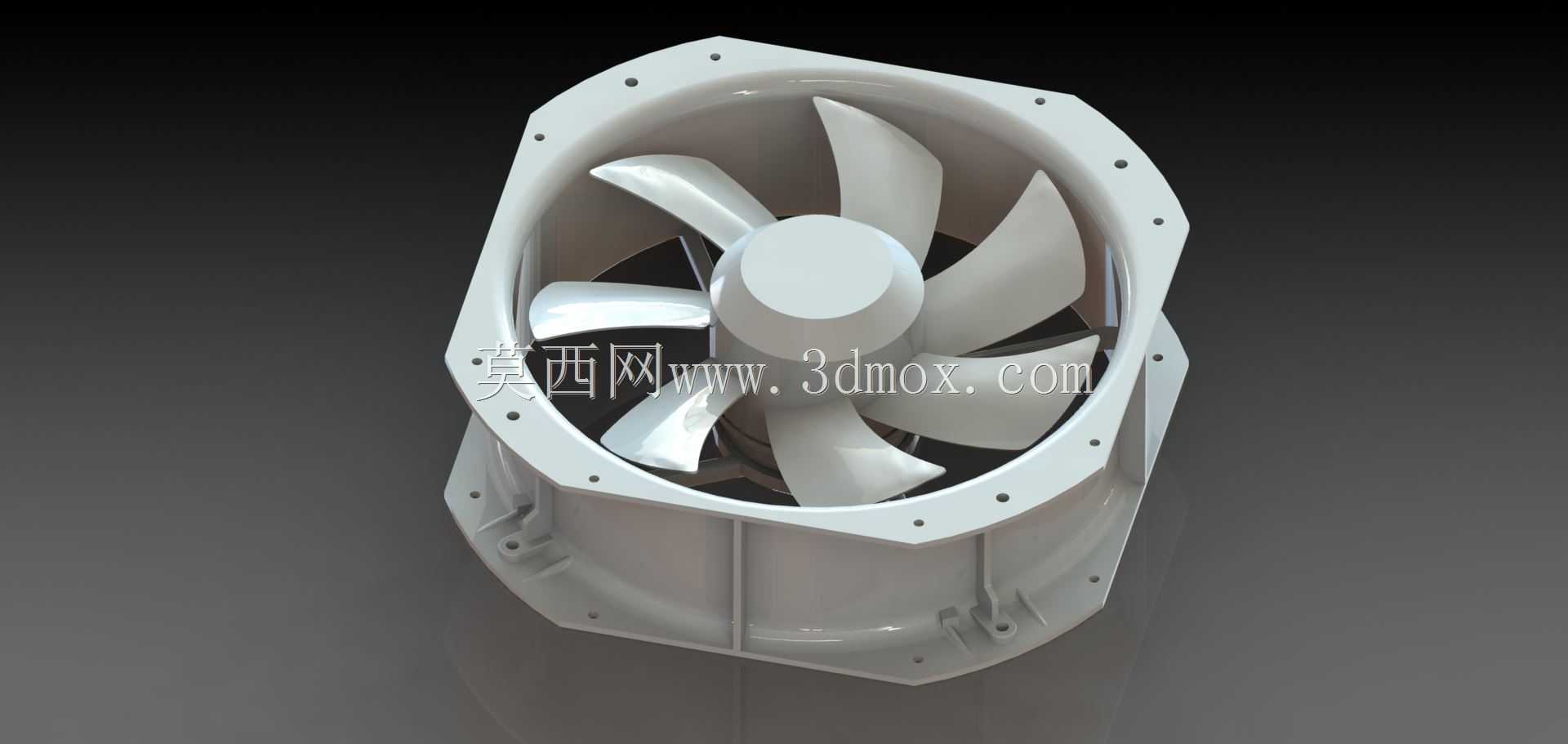

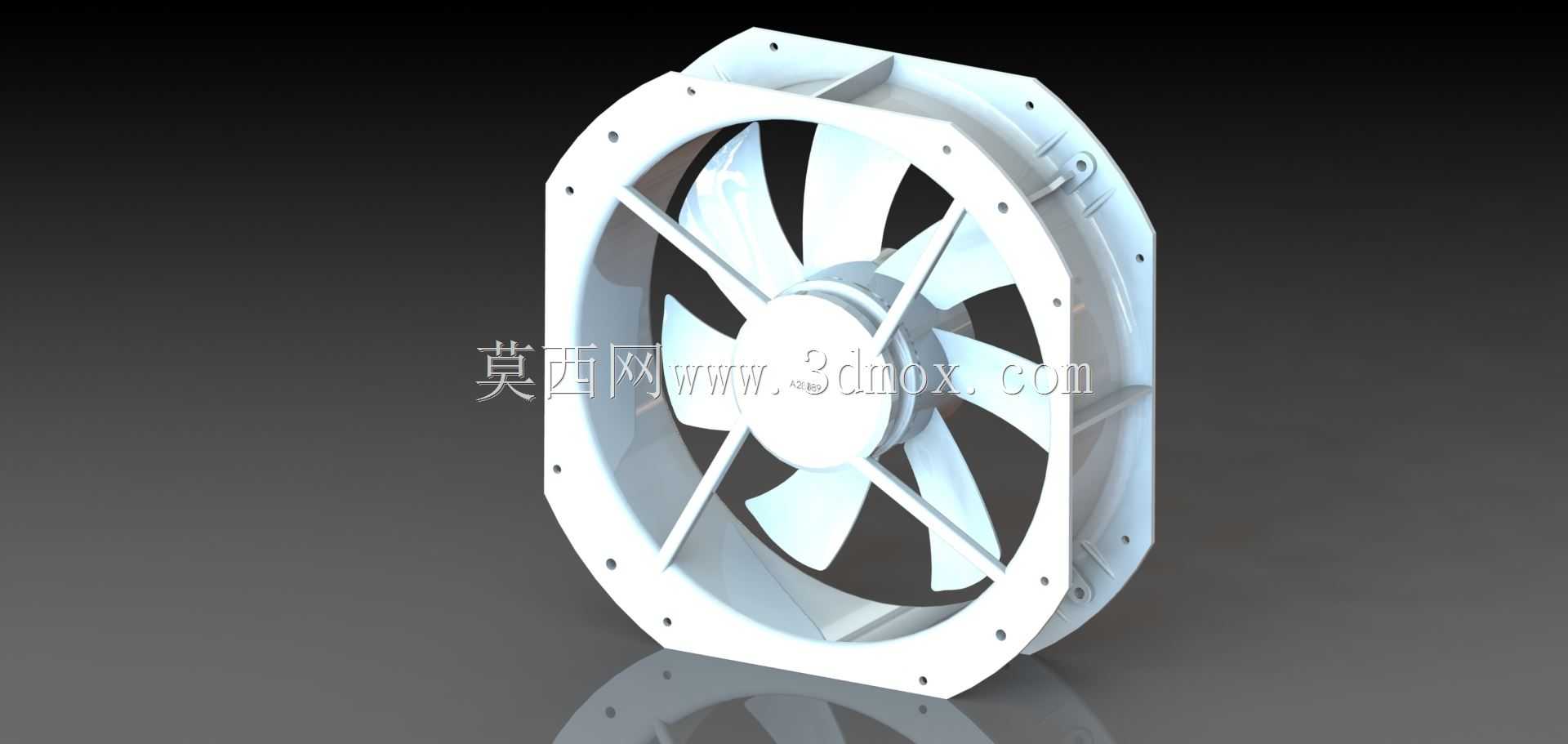

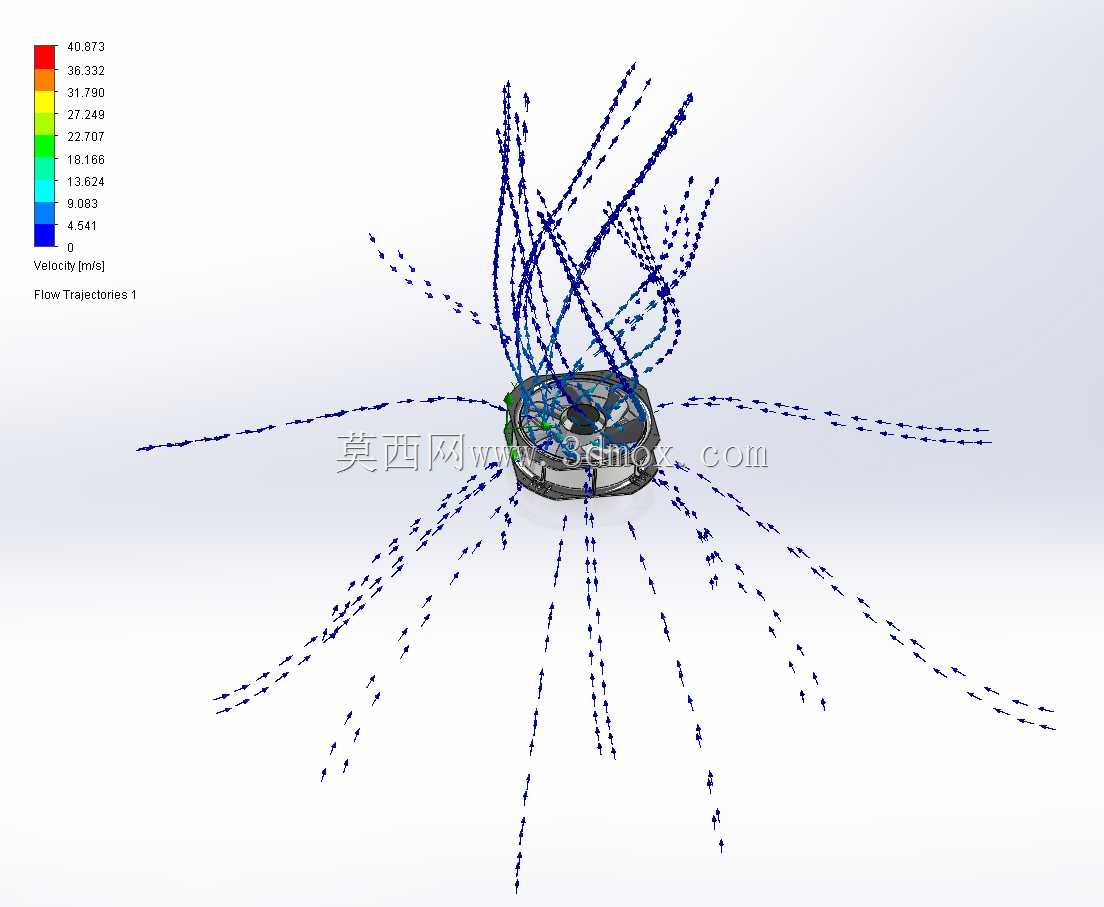

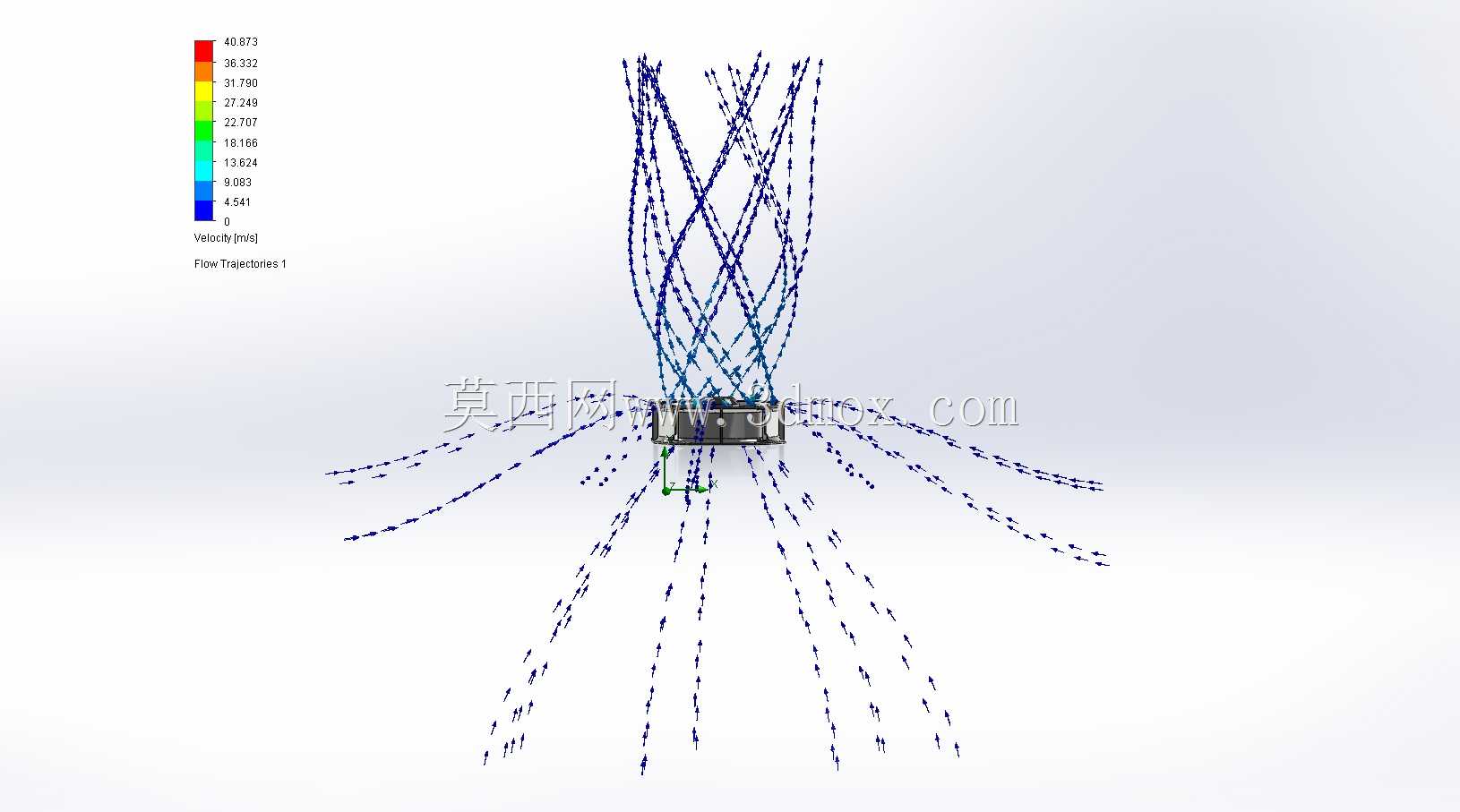

　　这款轴流通风机采用八角形外框配合圆筒形风筒的组合结构，整体外轮廓尺寸控制在280毫米见方，轴向厚度89毫米，属于机柜通风、设备舱散热、厂房局部排风场景中常用的中大尺寸轴流风机规格。八角外框的八个折边处预留了均匀分布的安装孔位，相比圆形风筒直接固定的方式，八角法兰面能够提供更平整的贴合基准，安装时可通过螺栓直接固定在机柜面板、墙体预留洞口或者通风管道接口上，不需要额外定制转接法兰，现场装配的适配性更强。

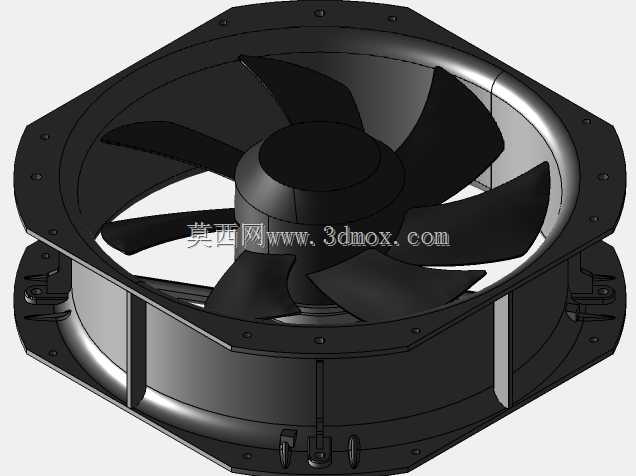

　　风筒内部布置七片后掠式扭曲叶片，叶片从轮毂处平滑延伸至叶尖，型线沿径向逐步调整扭转角度，这种设计能够在保证通风量的前提下降低叶片旋转时的气流紊流噪音，同时减少叶尖处的气流回流损失。中心轮毂采用阶梯圆柱造型，既可以容纳内置驱动电机的安装空间，也能引导入口气流平缓向叶片通道过渡，避免轮毂正面形成大面积滞流区。叶片与轮毂、风筒与外框之间均设置了均匀的环形间隙，既保证转动部件和静止壳体之间不会发生刮擦，也把间隙泄漏损失控制在合理范围内。

　　风筒外侧沿周向布置了多道加强筋，连接八角外框和内部圆筒壁，因为风机运行时叶片转动会产生持续振动，风筒壁如果仅靠薄壳支撑，长期运行容易出现共振变形，加强筋既提升了整体结构刚性，也能把电机运行的振动均匀传递到外侧安装法兰，降低局部应力集中。外框的安装孔做了沉台避让设计，螺栓锁紧后头部不会突出框体表面，多台风机并排安装或者贴墙安装时不会出现干涉。

　　在三维建模过程中，首先以风筒轴向中心线为基准搭建回转主体，先绘制风筒内壁、轮毂的回转截面，旋转生成基础筒体后，再通过投影定位八角外框的八个顶点，拉伸生成法兰边框，随后在边框和风筒之间绘制加强筋的拉伸轮廓，阵列得到全部支撑结构。叶片部分先建立不同径向高度的翼型截面，通过放样生成连续的扭曲叶型，再环形阵列得到全部叶片，最后对所有安装孔、倒角、过渡圆角做细节处理，保证模型各部分的装配关系和实际加工逻辑一致。这类风机常应用在电气柜散热、工业设备通风、新风系统末端排风等场景，选型时可以直接参照外框开孔尺寸预留安装位，轴向厚度也能满足窄小舱体内的布置需求。
