猫头鹰4010超薄轴流散热风机结构

　　这款40毫米见方、厚度10毫米的微型轴流风机，是紧凑型电子设备内部风冷系统里十分常见的执行部件，建模时首先要把安装边界作为硬约束来处理：外框四个角预留标准安装孔位，孔位中心距、角部减振胶垫的嵌入槽都和实物装配逻辑对应，做机箱内部堆叠校核时，可以直接把风机作为占位件导入，核对它和周边PCB板、散热鳍片、走线槽的间隙，避免后期装配出现扇叶剐蹭、安装螺丝和周边元件干涉的问题。

　　从实际使用场景来看，这类小尺寸风机大量部署在工控迷你主机、网络交换机、嵌入式工控板、小型3D打印机控制盒、桌面NAS存储设备里，这类设备内部空间局促，自然对流无法带走芯片、功率管工作时累积的热量，就需要靠风机强制驱动空气流过散热鳍片，把热空气带出设备壳体。和大尺寸机箱风扇不同，4010规格的风机厚度被压缩到10毫米，对Z向安装空间的占用极小，哪怕是1U高度的薄型机箱、夹层式安装的通讯模块仓，都能塞下这套风冷组件。

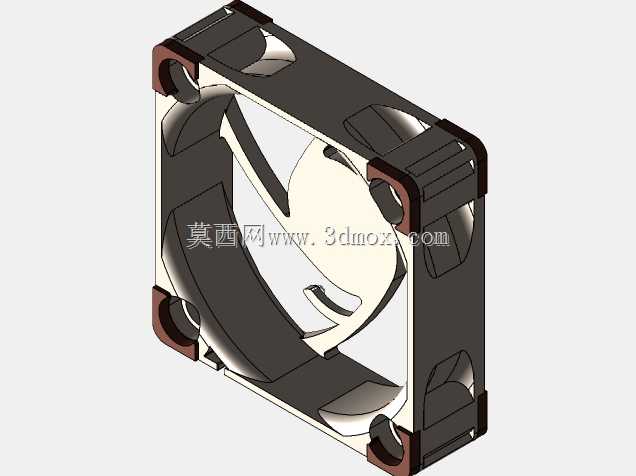

　　结构建模的思路完全顺着实物的装配层级展开：最外侧是方形注塑外框，框体四角做了加厚凸台，用来嵌装红棕色的减振橡胶角垫——这部分细节不能省略，实际装机时橡胶垫一方面能隔绝扇叶高速转动带来的振动传递到机箱壳体，降低整机运行的共振异响，另一方面也能补偿安装面的平面度误差，避免硬锁螺丝时把塑料框体压裂。框体内部预留定子绕组的容纳腔，中心轮毂位置做电机轴的支撑轴承位，扇叶部分采用大倾角宽叶片设计，叶片型线顺着气流轴向延伸，在有限的10毫米厚度里尽可能做大叶片的有效做功面积，兼顾静压输出和运行噪音的平衡。

　　建模过程中特意还原了扇叶和外框内壁的均匀间隙，这个间隙的取值直接影响风机运行效率：间隙过大会在叶尖处形成气流回流，抵消一部分送风压力；间隙过小则会因为注塑件的成型公差、长期运行后的轴承旷量，出现叶尖扫镗的故障。外框侧边的出线槽、框体表面的加强筋纹理也都做了对应还原，这些筋位既可以提升薄塑料框的结构刚性，防止风机高速运转时框体发生谐振，也能在注塑生产时减少材料收缩变形。做设备热仿真的时候，这套模型可以直接提取风机的迎风面轮廓、安装孔位参数，快速完成风冷回路的布局，不用再反复测绘实物尺寸，能大幅缩短紧凑型散热系统的选型和结构校核周期。
