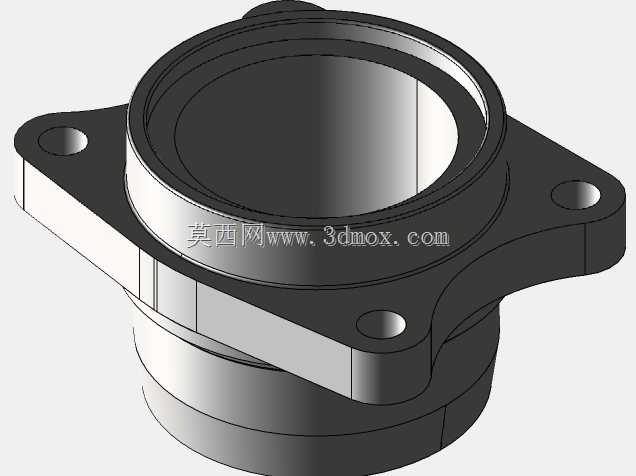

丰田Echo后轮轮毂轴承座总成结构

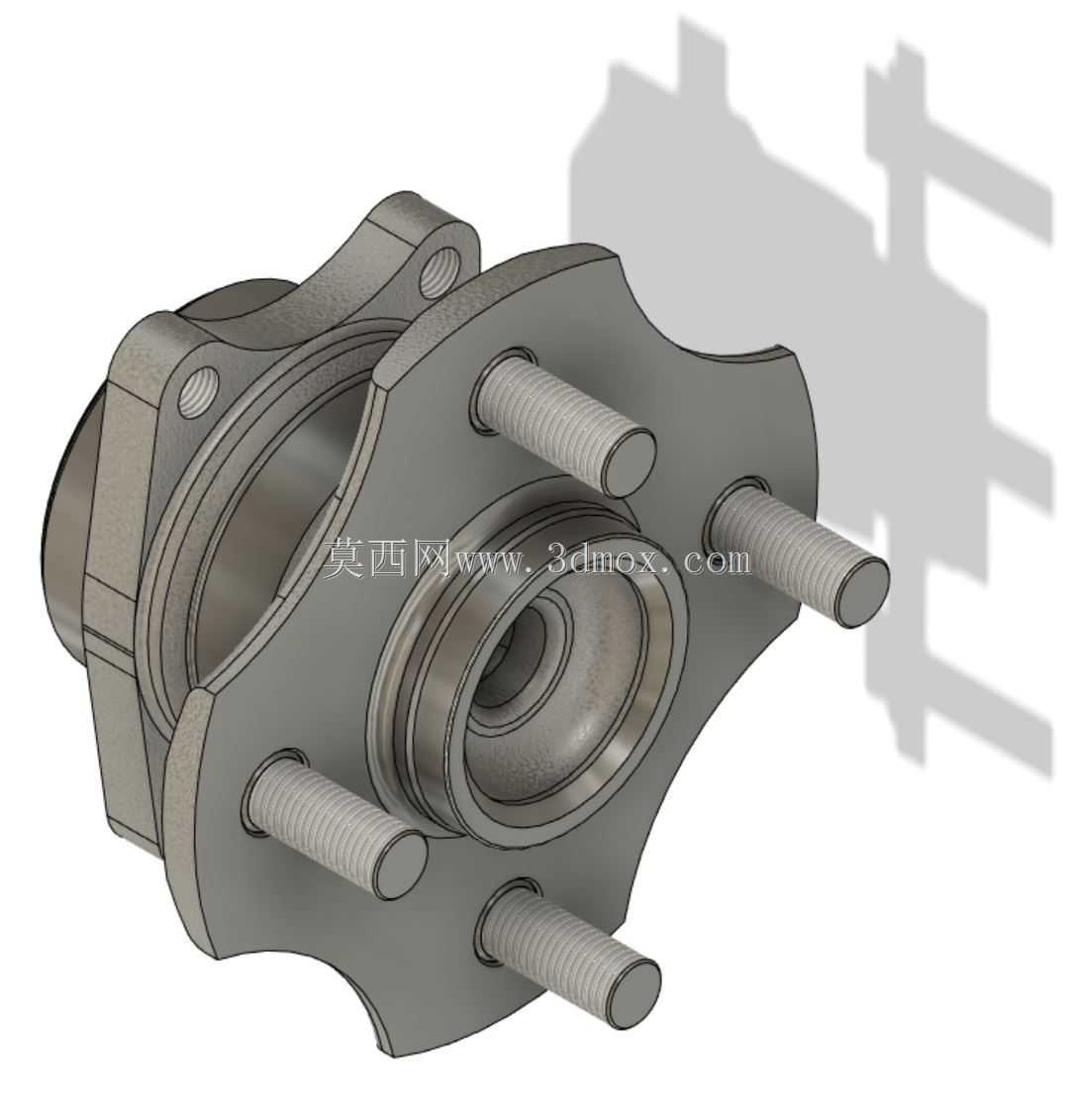

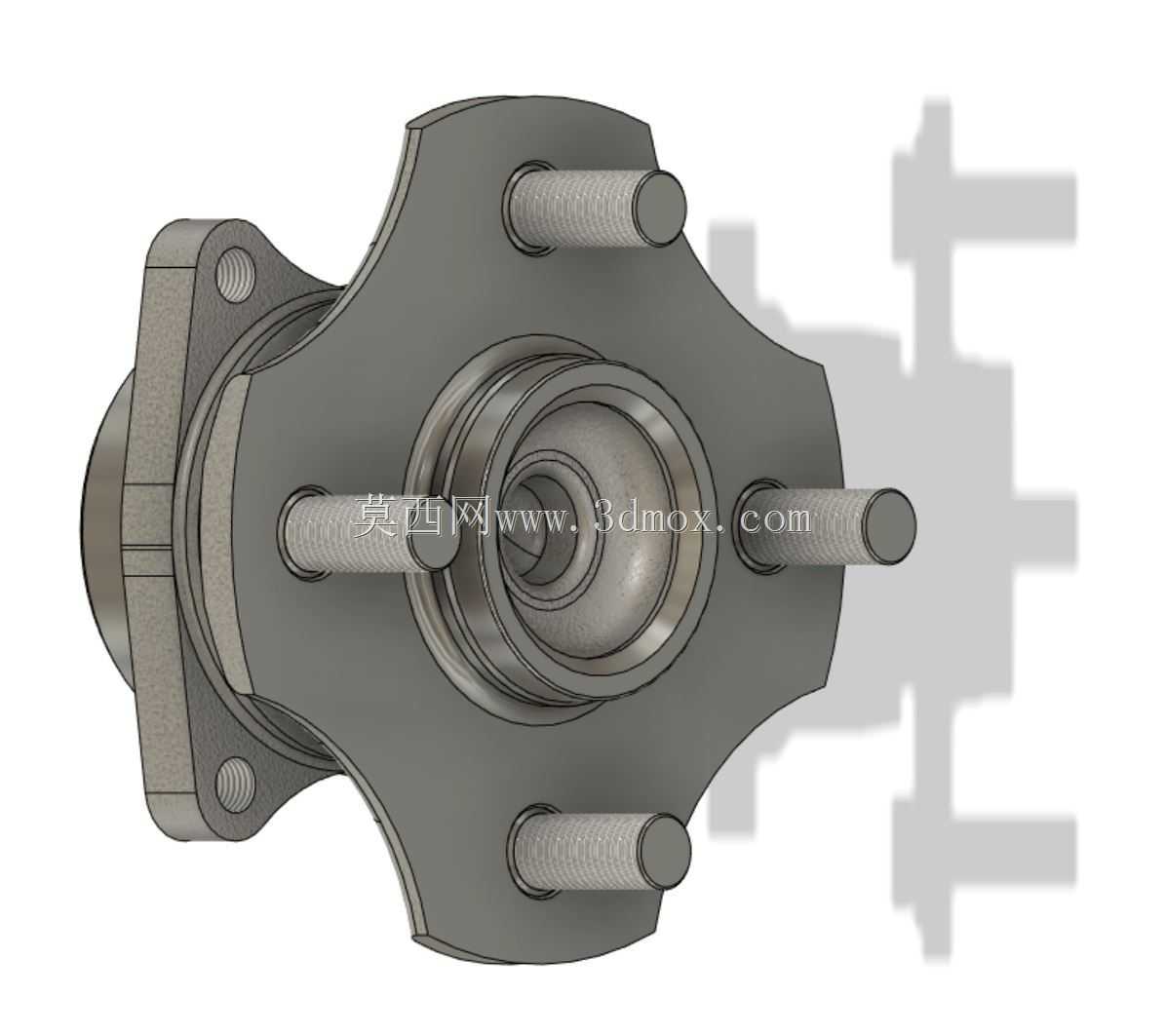

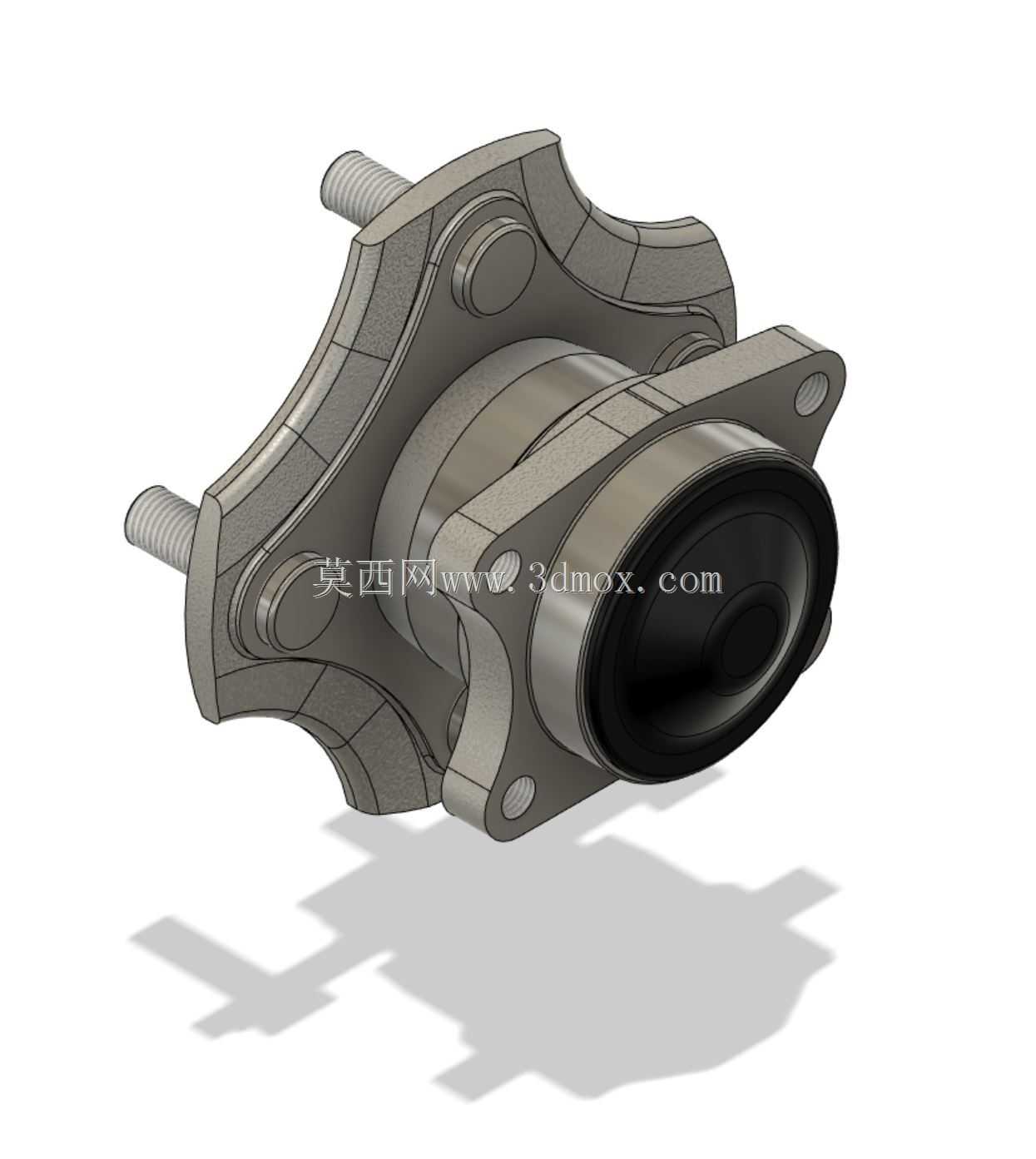

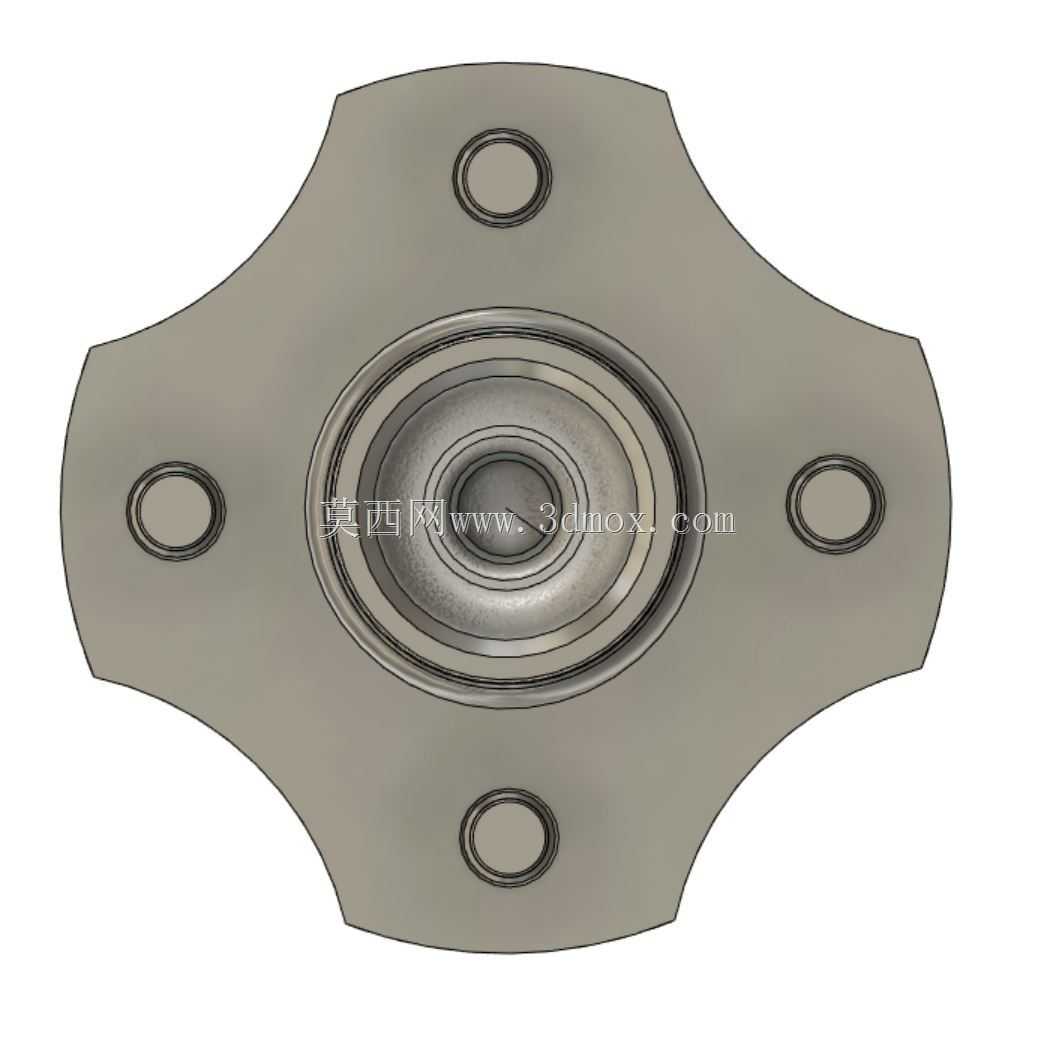

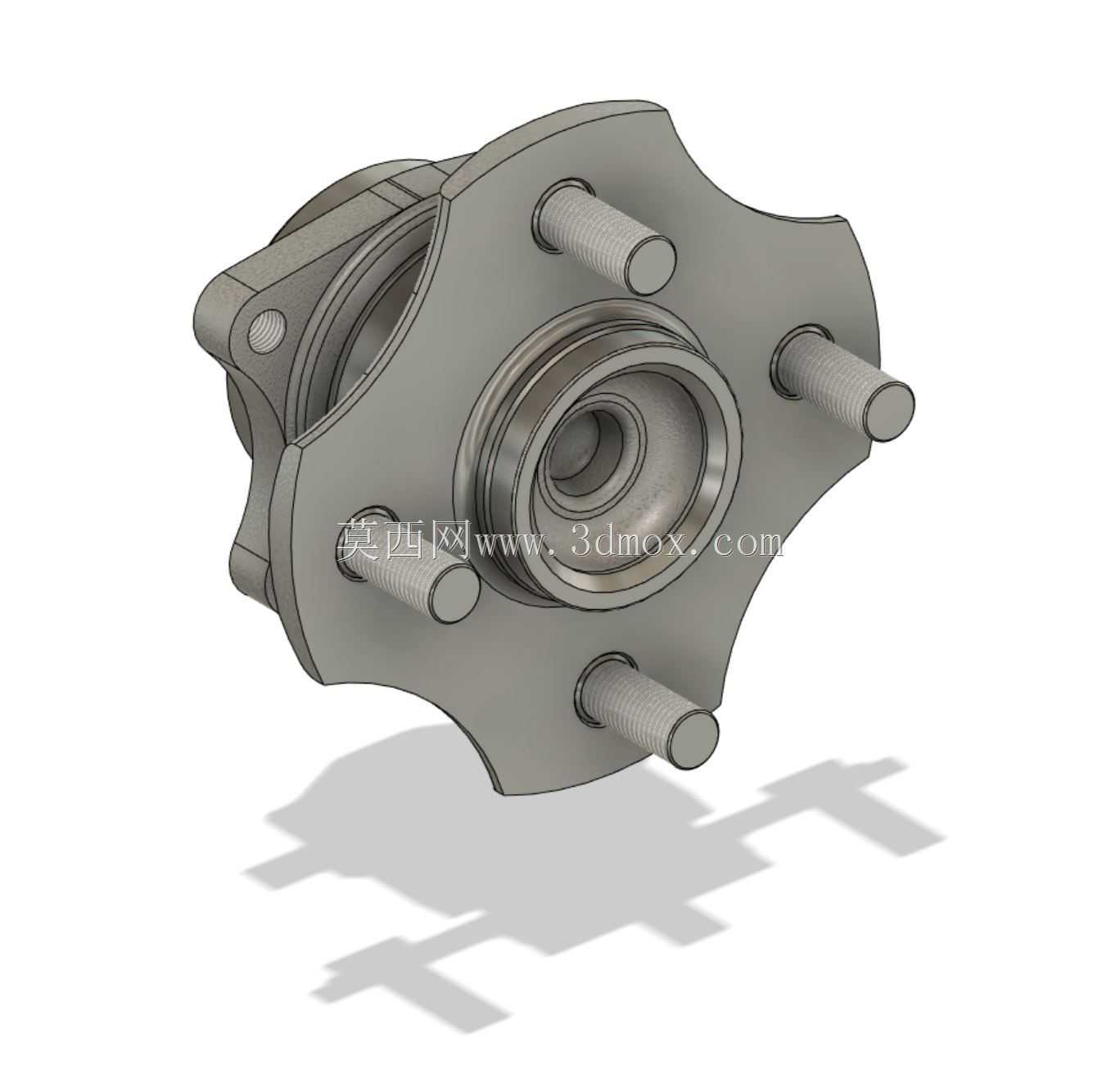

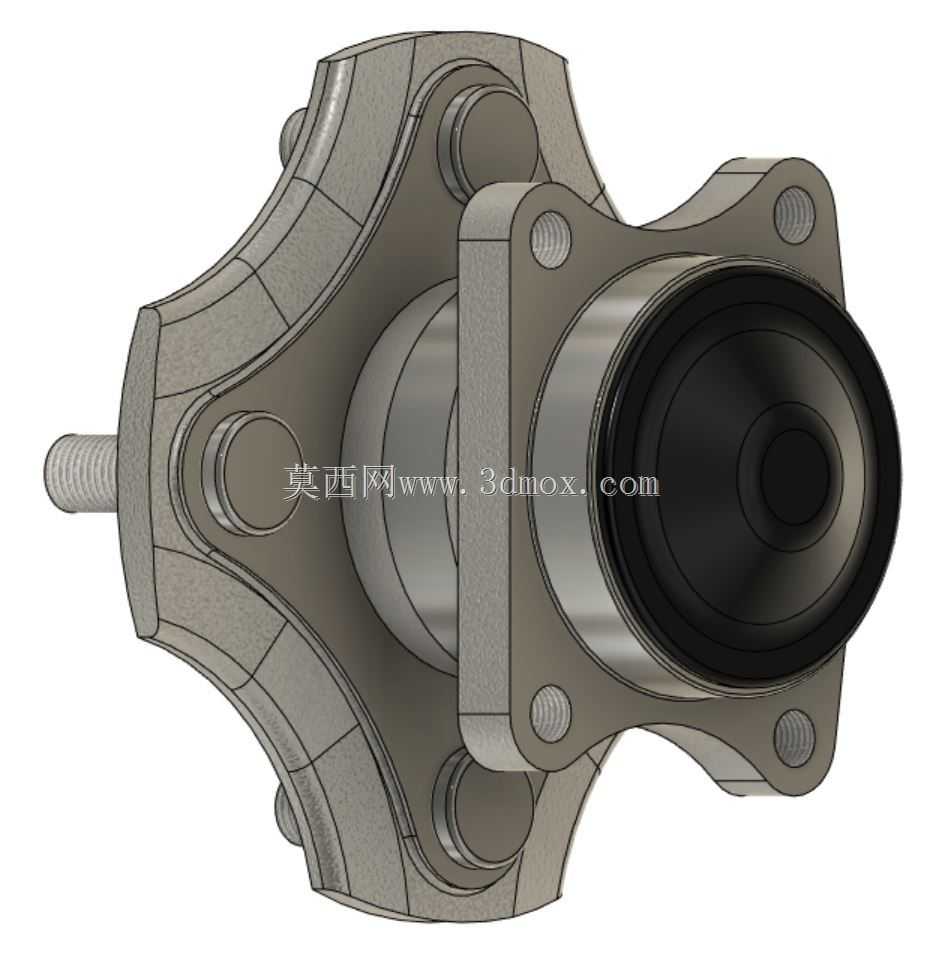

　　这套后轮轮毂结构面向小型乘用车后轴使用场景，核心作用是把车轮旋转运动可靠传递到车身悬架侧，同时承受整车垂向载荷、转弯侧向力以及起步制动时的纵向冲击。从实际装车边界看，轮毂本体采用四螺栓星形法兰布局，四根轮栓沿周向均匀伸出，用于固定钢制或铝合金轮辋；中心区域设置阶梯孔与轴承安装位，外圈轮廓则预留与转向节或后桥托架配合的安装面，装配时需要保证螺栓分布圆、中心定位孔和法兰端面之间的同轴度，否则容易出现轮辋跳动、制动抖动或轴承早期磨损。

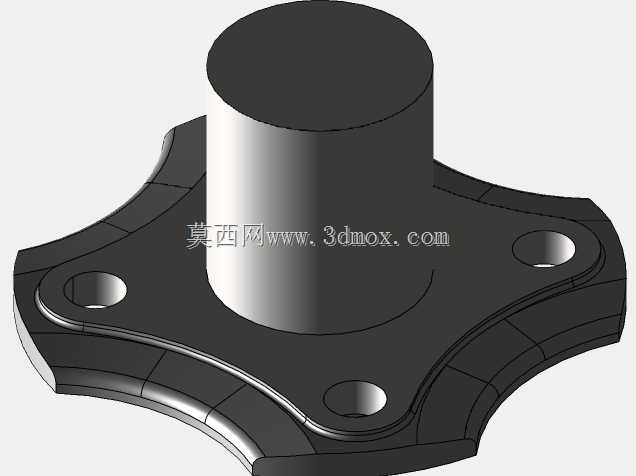

　　设计思路上，该件并不是单纯的圆盘式轮毂，而是将轮毂、轮栓安装座和轴承承载座整合为一体。星形外缘在保证螺栓支撑刚度的同时削减了多余材料，四个凸耳分别承担轮栓拉拔力和路面冲击，相邻凸耳之间的内凹轮廓可减轻重量，并为制动鼓、制动盘或周边悬架零件留出避让空间。中心阶梯孔用于容纳轴承与轴头配合段，内壁台阶决定轴承轴向定位，端面则承担预紧后的贴合面；建模时需要重点控制孔肩圆角、法兰厚度过渡和轮栓压装孔的位置度，这些细节直接影响后续装配和疲劳寿命。

　　从功能特性看，轮毂在车辆运行中始终处于旋转承载状态，轮栓区域要承受轮胎接地点传来的交变弯矩，中心轴承位要保证旋转精度，法兰背面则需要与制动部件保持稳定贴合。若中心孔与螺栓孔位置偏差过大，车轮中心会与回转中心偏离，高速行驶时容易产生振动；若法兰平面加工不足，制动盘或制动鼓安装后会出现端面跳动，带来踏板脉动和异常噪声。因此结构设计中，螺栓凸台通常做局部加厚，材料在载荷路径上连续过渡，避免尖角造成应力集中；中心筒部则保持足够壁厚，以支撑轴承外圈并抵抗侧向载荷。

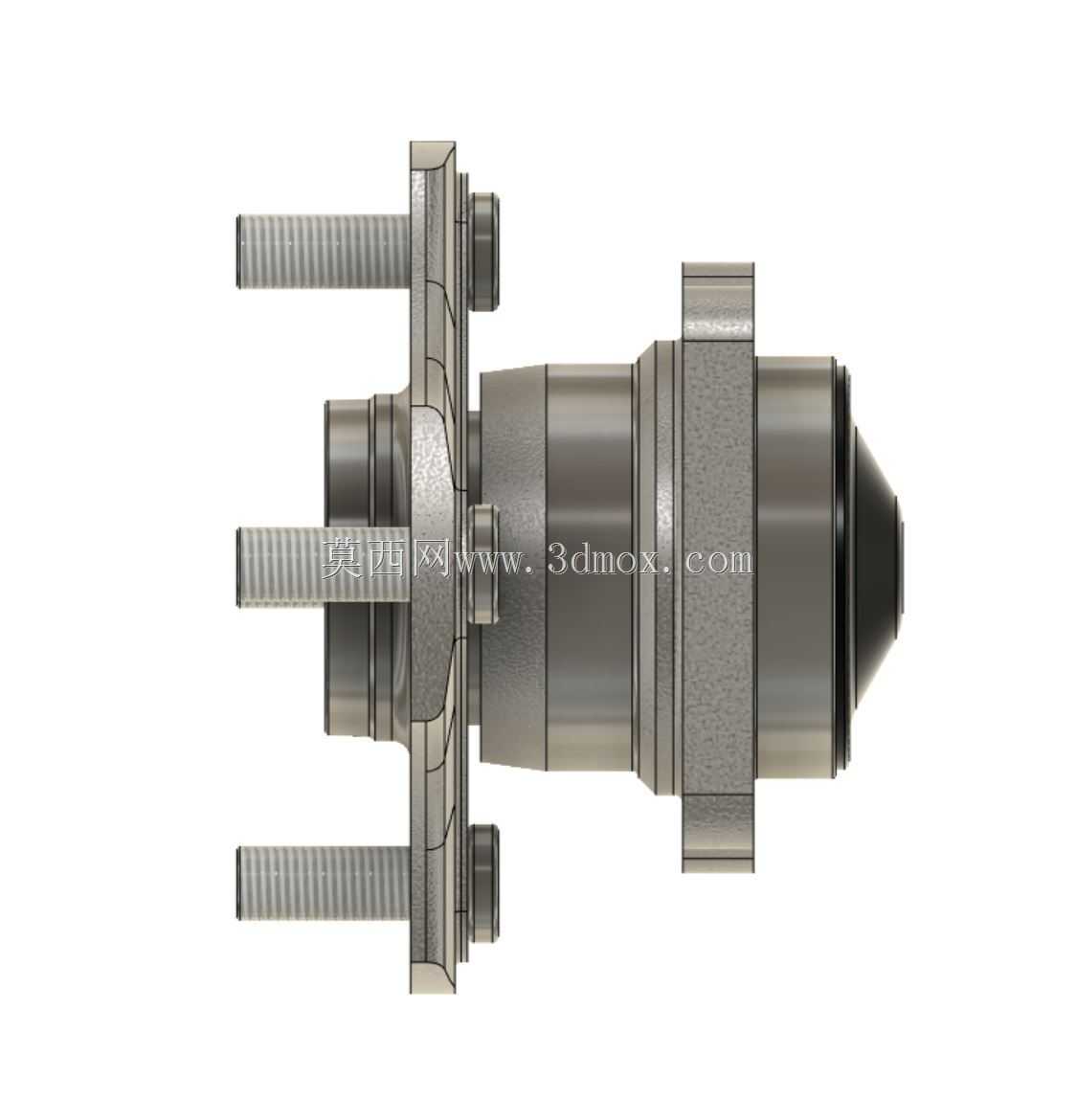

　　外形尺寸与安装边界方面，轮栓伸出长度、螺纹规格和分布圆决定了可匹配的轮辋范围，中心孔直径决定轴承选型和轴头配合，法兰外缘形状则受制动腔空间限制。装车校核时，不仅要检查轮毂自身与轴承、轮辋、制动件的干涉关系，还要确认螺栓端面在车轮螺母压紧后具有足够啮合长度，背面凸台不会与制动底板或防尘罩发生摩擦。对于逆向建模或维修替换场景，扫描得到的网格可用于还原外部轮廓，但配合孔、轴承位、螺栓孔等关键尺寸仍应按工程配合关系修正，使模型既能用于结构展示，也能服务于装配校核、加工参考和底盘部件选型。
