三菱Lancer前轮轮毂轴承单元结构

　　该轮端部件面向前置前驱乘用车的前桥使用场景，核心作用是把半轴输出的旋转扭矩传递给车轮，同时在转向、制动和路面冲击工况下保持车轮轴线稳定。结构上并非单一轮毂盘，而是将安装法兰、轴承外圈、中心花键孔、制动盘定位面和转向节连接支座整合为一个轮端总成，适合在底盘布置、悬架校核、制动系统匹配以及维修拆装演示中作为三维参照。

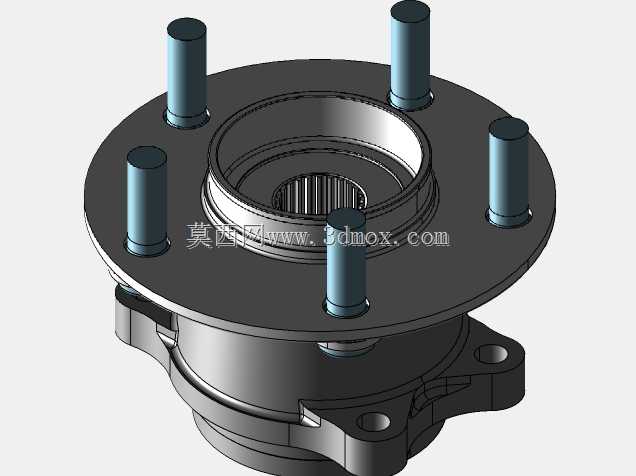

　　从实际装车关系看，外侧大法兰承担车轮和制动盘的安装界面，法兰面上的螺柱位置决定车轮螺母的分布圆与装配方向；中心区域设置内花键，用于与驱动半轴外端花键配合，使动力能够穿过轴承中心传到轮毂。轴承部分采用集成式布置，外圈与安装支座形成较稳定的支撑关系，内圈随轮毂旋转，可同时承受车辆直行时的径向载荷，以及转弯、制动时产生的轴向载荷。这样的结构减少了传统分体式轮毂、轴承和油封在装配时的调整环节，也便于在售后维修中按轮端总成进行更换。

　　建模时需要重点控制几个边界。首先是法兰面到轴承安装基准面的轴向距离，这一尺寸会影响轮距、制动盘与卡钳的相对位置，以及半轴外万向节的插入深度；其次是中心花键的齿数、模数、配合长度和齿向，若花键有效啮合长度不足，大扭矩启动时容易出现齿面压痕或松旷；再次是螺栓孔分布圆、孔径和螺柱伸出长度，这些参数直接关系到车轮螺母能否正常压紧，以及不同偏距轮圈是否会与卡钳发生干涉。

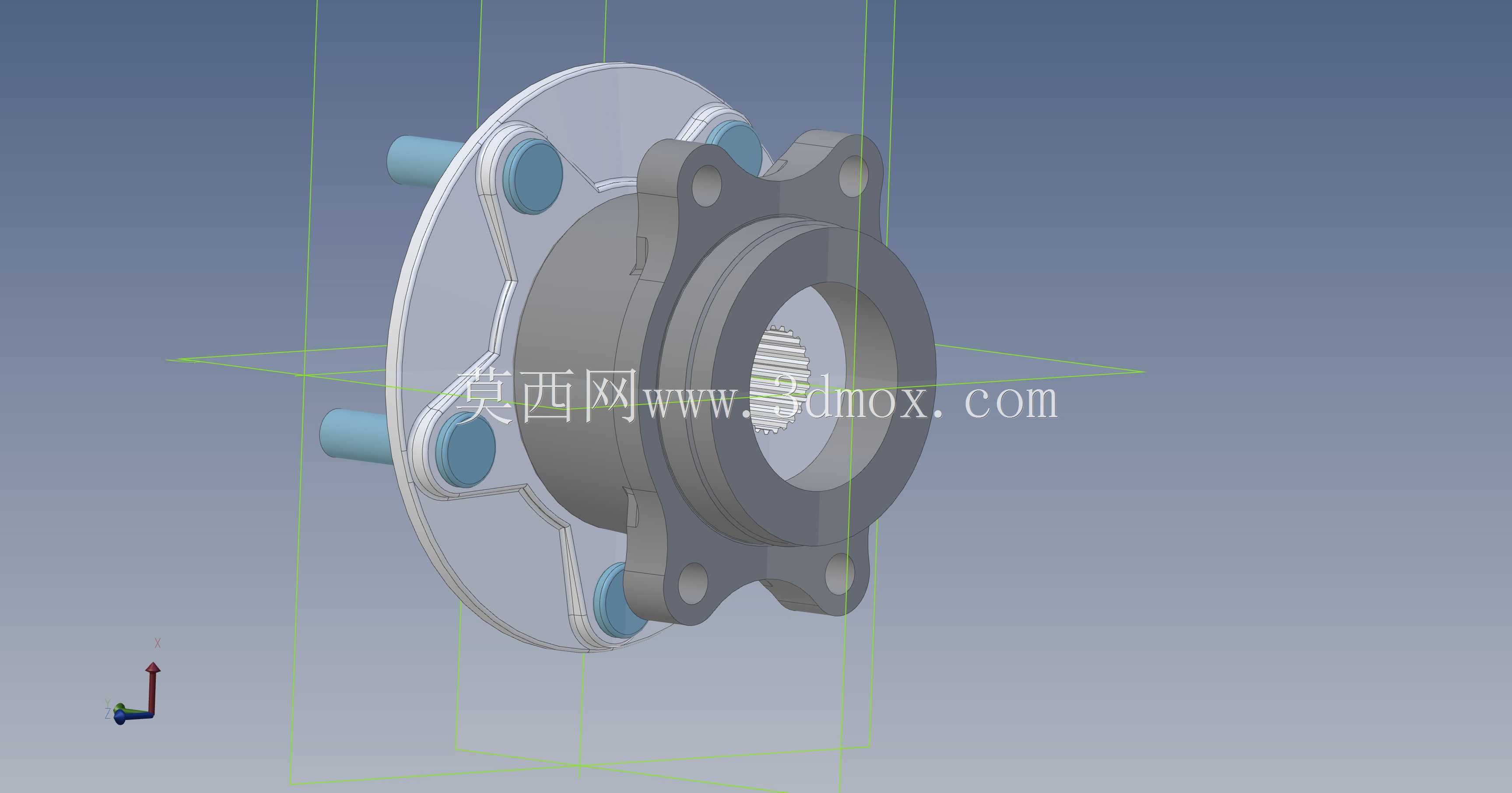

　　外形上，外侧法兰呈盘状，盘面预留多个车轮固定点，边缘轮廓需要为制动盘、轮圈辐条和防尘结构留出空间。中部壳体向外形成环形轴承座，壁厚在保证刚度的同时控制重量，过渡圆角不能过小，否则在持续冲击载荷下容易在法兰与壳体交接处产生应力集中。后侧安装耳用于与转向节连接，耳座孔位、孔间距和结合面平面度决定装配定位精度；若结合面存在偏角，会造成轴承预紧状态异常，运转时出现发热、噪声和早期磨损。

　　在底盘设计中，这类零件处于悬架、传动、制动三大系统的交汇位置。制动时，卡钳夹紧制动盘，制动力矩通过轮毂法兰传到轮胎；转向时，轮端随转向节绕主销轴线转动，轴承需要抵抗侧向力；经过颠簸路面时，垂向冲击又会通过轮胎、轮毂和轴承传递到悬架。因此结构设计不能只关注静态装配，还要考虑旋转件的同轴度、密封空间、散热条件以及拆装工具可达性。

　　三维结构检查时，可先以中心花键轴线为基准建立旋转轴，再校核法兰安装面与轴线的垂直度、螺栓孔相对中心的位置度、后侧安装孔与轴承外圈的同轴关系。装配环境中应放入半轴、转向节、制动盘、卡钳、防尘罩和车轮模型，检查极限跳动状态下是否存在接触风险。尤其在转向到底和悬架上下跳动组合工况下，轮毂法兰背面、螺栓端部、花键轴末端和卡钳外缘都应保留合理间隙。

　　该模型对理解前驱车型前轮轮毂单元较有价值：它既体现了盘类零件的法兰连接特征，也包含轴承支撑、花键传动和底盘安装接口。通过拆解观察，可以清晰看到动力从半轴进入中心花键后带动法兰旋转，而轴承座则通过后侧耳板固定在转向节上，形成旋转件与固定件之间的承载边界。对于结构设计人员来说，这种集成式轮端方案在轻量化、装配效率和维修便利性之间取得了平衡；对于选型和教学场景，则可用于说明轮端载荷传递路径、安装公差要求以及底盘周边件干涉校核方法。
