乘用车205/50R16规格乘用轮胎结构设计

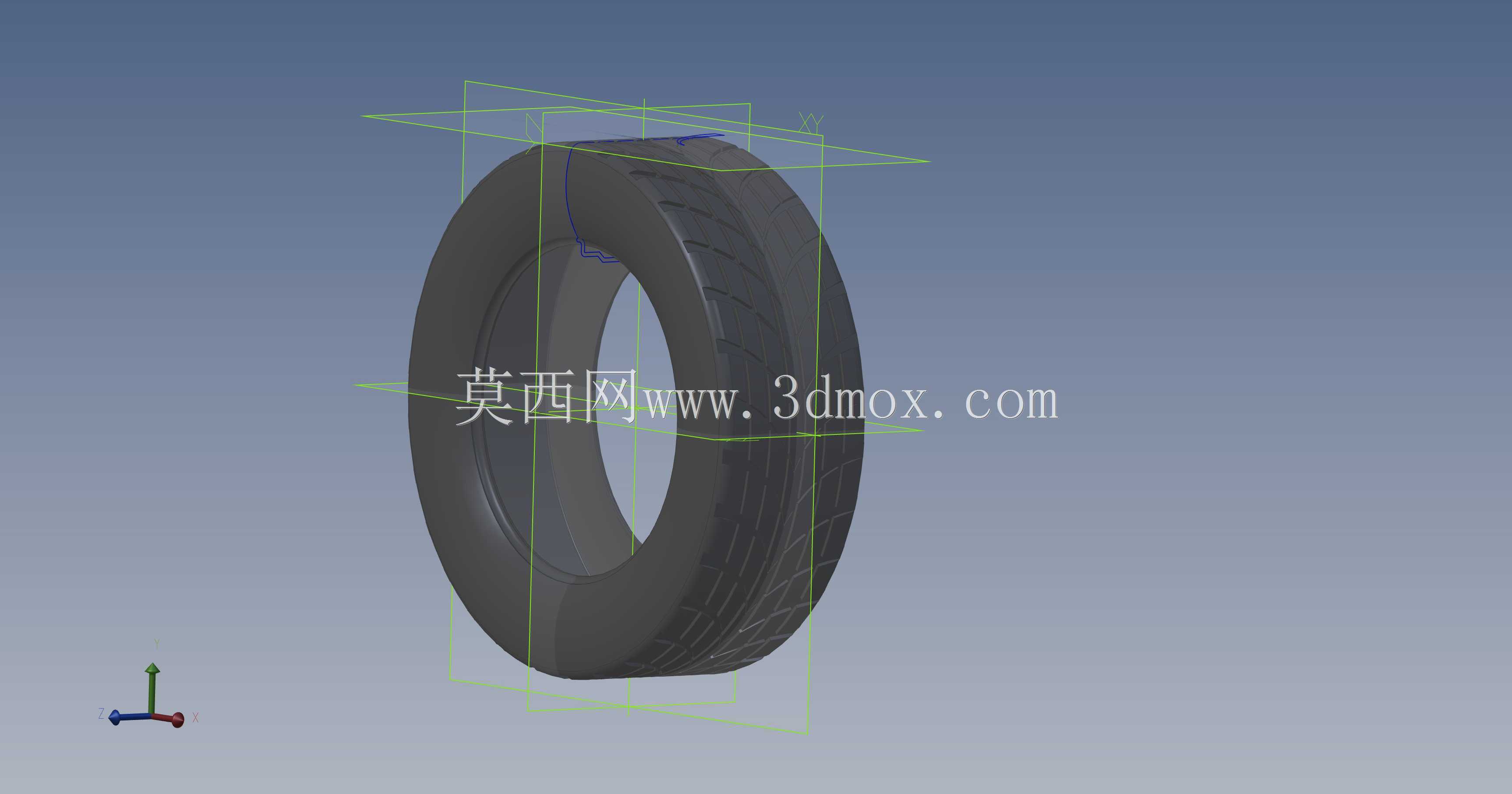

　　日常做整车底盘行走系统匹配时，轮胎作为直接接触路面的核心部件，其建模精度直接影响后续悬架K&C特性仿真、整车操稳性分析、轮腔空间布置校核的结果准确性，这款205断面宽度、扁平比50、适配16英寸轮辋的乘用轮胎模型，是面向紧凑型家用轿车、入门运动型乘用车的行走部件建模需求搭建的，能覆盖多数前置前驱家用车的前轮配套选型场景。从实际装车场景来看，该规格轮胎多用于整备质量1.2-1.5吨的紧凑型乘用车，适配6.5J宽度的16英寸标准轮辋，安装时轮辋与胎圈的配合过盈量需要控制在工程合理区间，保证充气后胎圈与轮辋凸缘紧密贴合，避免高速行驶时出现脱圈风险；轮胎整体外径约611mm，建模时严格还原了这个尺寸边界，在做整车轮眉间隙校核、

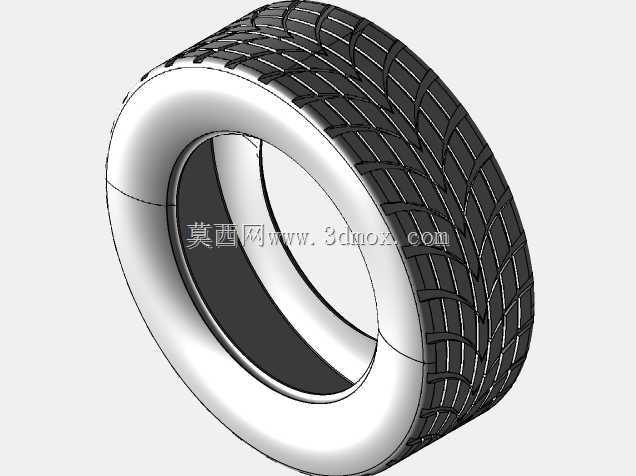

　　转向轮跳动包络分析时，不需要额外调整尺寸参数就能直接导入装配，可直接验证最大转向角度下轮胎与翼子板内衬、转向拉杆、减震器弹簧座的间隙是否满足≥10mm的工程设计要求，避免实车装配后出现运动干涉。设计思路上没有做过度的细节冗余，胎体部分还原了气密层、帘布层、带束层的基本轮廓分界，胎面花纹采用了对称式连续花纹块布局，这种布局本身就是民用街胎的常用设计，纵向主排水沟深度控制在7-8mm，横向花纹槽的角度兼顾排水性能与干地抓地的接地面积，建模时花纹块的倒角、沟槽的拔模斜度都按照实际轮胎开模的工艺要求做了还原，既保证外观与量产胎一致，也不会因为细碎特征过多导致后续网格划分时出现畸变，影响CAE仿真的计算效率。

　　胎侧部分的弧度按照实际充气后的形变轮廓做了修正，不是简单的直筒圆弧过渡，胎圈部位的刚性凸起结构也做了体现，这个部位是轮胎与轮辋配合的核心定位面，建模时保证了胎圈座的角度与标准轮辋的15度锥面完全匹配，装配约束时可以直接通过锥面配合完成定位，不需要额外调整装配基准。从功能特性来看，该模型还原了轮胎充气后的标准轮廓，胎面的接地印痕形状按照标准胎压2.3bar下的矩形接地形态做了轮廓校准，在做整车动力学仿真时，可以直接赋予橡胶材料的超弹性属性，模拟不同载荷下的胎面形变，匹配不同路面附着系数的仿真需求；胎侧的柔性特征也做了简化处理，既能体现行驶过程中胎侧的缓冲吸震特性，又不会因为特征过细导致装配时出现运算卡顿。很多工程师在做底盘项目时，

　　往往会忽略轮胎模型的尺寸精度，随便找个通用轮胎模型凑数，最后做轮腔布置校核时才发现外径不对、断面宽度不准，导致转向时轮胎蹭到轮拱内衬，或者悬架跳动时胎壁碰到减震器，不得不反复调整轮眉造型或者悬架行程参数，拖慢整个项目的进度。这个模型在搭建时就考虑到了前置前驱车型的前轮转向、跳动的双重运动需求，胎侧的最大形变轮廓也做了预留参考，在做悬架跳动仿真时，可以直接参考胎侧的形变边界，校核缓冲块压缩到极限位置时的周边间隙。另外胎面花纹的节距排列也做了近似还原，没有采用等距花纹块，避免后续做NVH仿真时出现单一频率的噪声共振问题，虽然是简化的结构模型，但核心的工程边界都做了严格对齐，不管是用来做整车展示的渲染素材，还是做结构校核、动力学仿真的基础模型，都能满足常规的工程设计需求，不需要再花费大量时间重新绘制轮胎轮廓、调整花纹布局，能大幅缩短底盘布置阶段的建模周期。
