车床手动滚珠铣削夹持工装结构

　　这套手动操作的铣削夹持工装，主要面向普通卧式车床的现场改造与小批量精密加工场景，在轴类、套类工件的端面槽、径向槽以及尖塔状金属轮廓加工工序中使用。工装整体采用侧装式布局，可直接固定在车床中拖板的刀架安装位上，不需要对车床原有进给系统做改动，安装时以工装底部的定位块贴合中拖板T型槽基准面，通过两组压紧螺栓完成锁紧，安装边界沿拖板横向延伸长度约220mm，纵向占用刀位空间约110mm，竖直方向操作手柄抬起后的最大高度约340mm，在6136、6140系列普通车床上均可完成适配，不会和卡盘、尾座发生运动干涉。

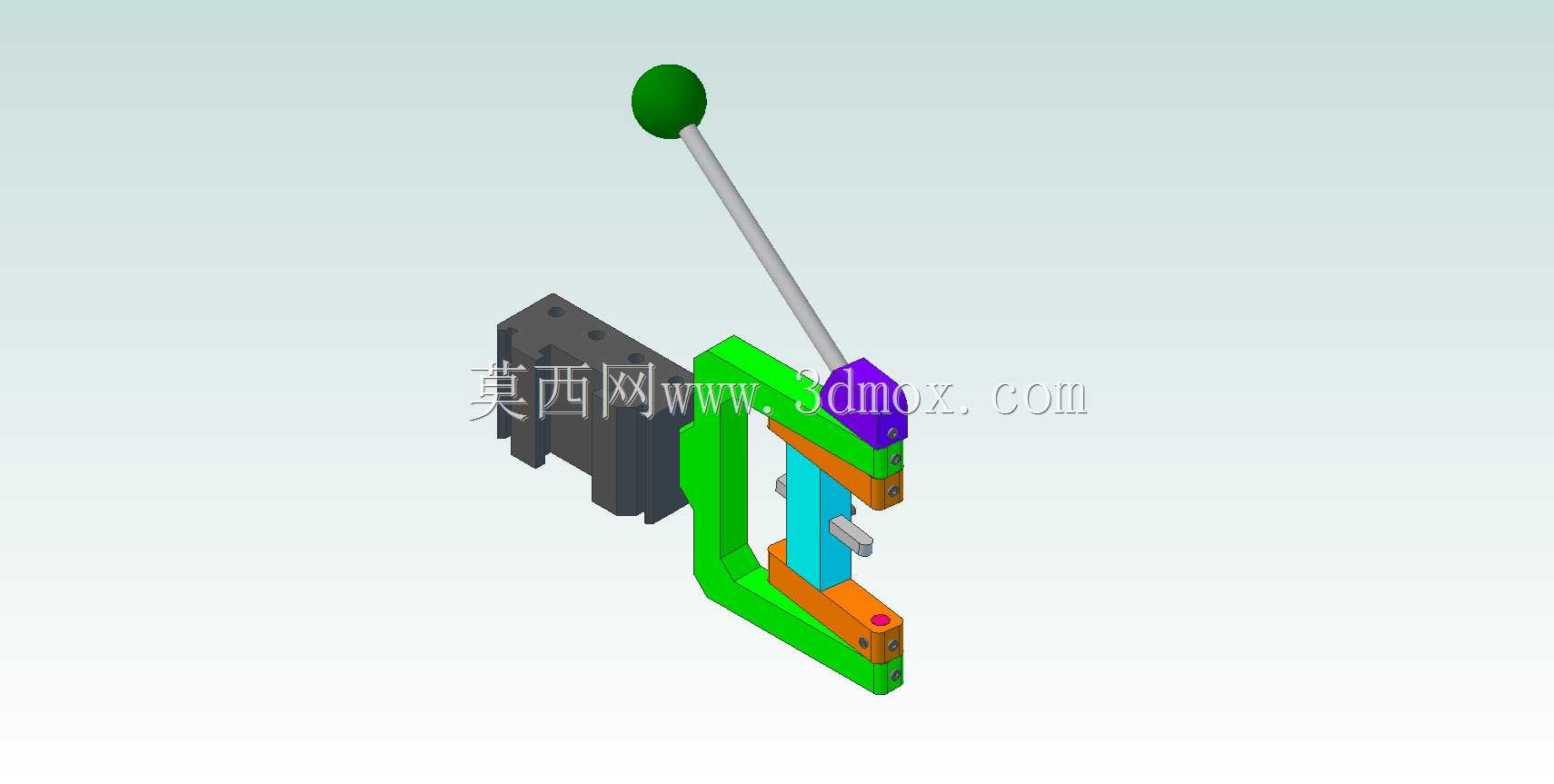

　　工装的操作端采用带绿色防滑握头的长杠杆手柄，手柄通过销轴和内部的滚珠增力传动组连接，操作人员扳动手柄时，杠杆力经过滚珠组的逐级放大，带动下方的夹紧压块沿竖直导轨完成下行压紧动作，相比普通螺杆式刀架，单次装夹的操作行程更短，夹紧力输出更稳定，在频繁更换工件的批量加工场景下，能大幅降低操作人员的动作强度。工装的主体支撑框架采用亮绿色的焊接钢结构，框架内侧设置橙色的滑动导向座，导向座和压块之间预留有0.02mm的配合间隙，既保证压块上下运动时无卡滞，也能承受铣削过程中产生的径向切削冲击力，避免装夹出现颤振。

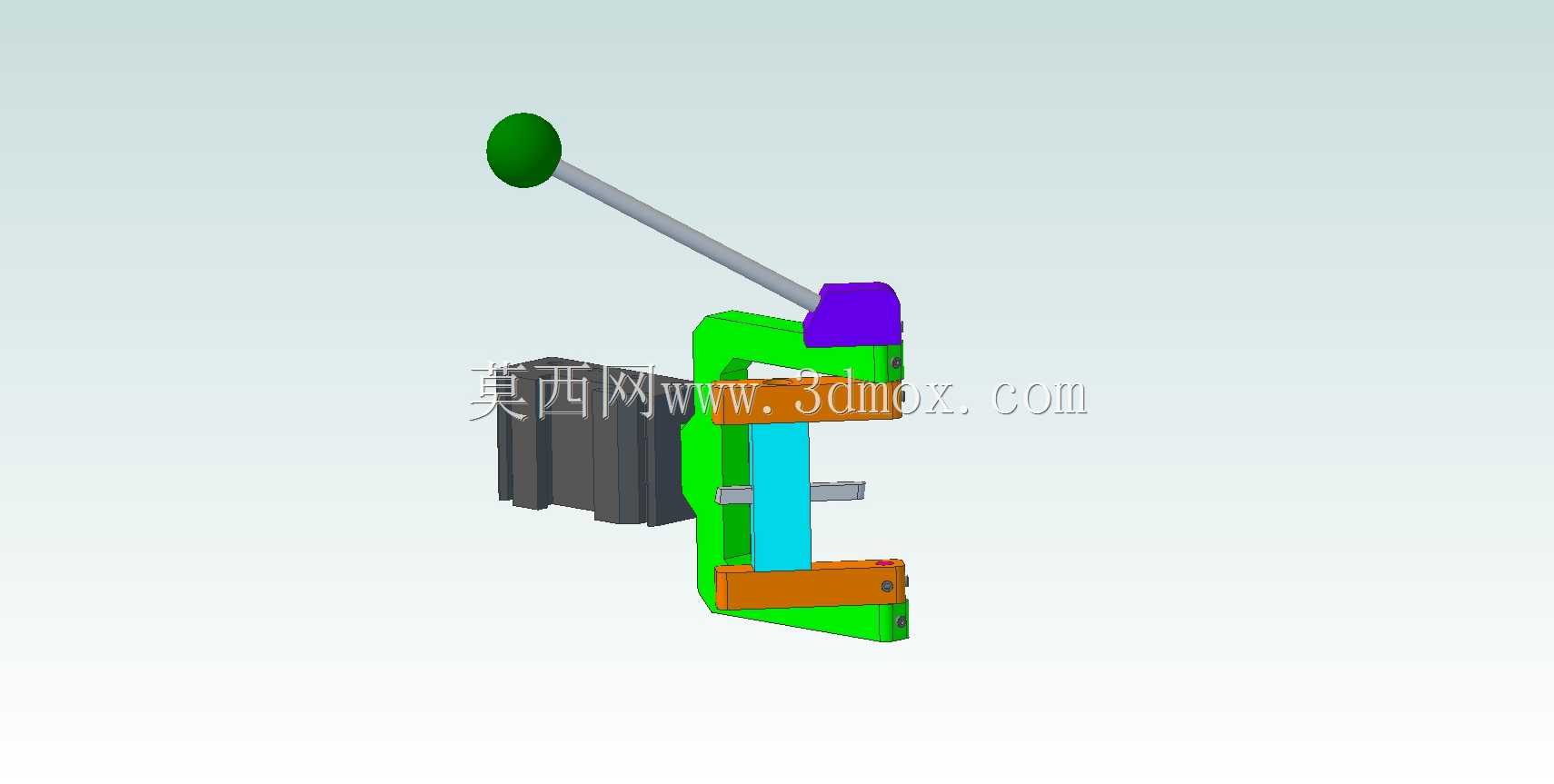

　　工装左侧的黑色连接块是和车床刀架的对接接口，接口上预留有四个标准刀架螺栓孔，孔位间距和通用方刀架的安装孔完全匹配，换装时不需要额外加工转接板。压块的工作端采用可更换式合金刀头设计，针对不同的铣削轮廓，可以快速替换对应形状的刀头，完成金属工件的尖塔轮廓、窄槽、倒角等不同特征的切削加工。内部的滚珠传动结构在设计时特意做了防尘处理，滚珠滑道的外侧设置有密封挡片，车床加工产生的细碎铁屑无法进入传动间隙，日常维护只需要定期在手柄销轴处加注润滑脂即可，不需要拆解主体结构。

　　在实际车间使用中，这套工装尤其适合维修车间、小型机加工坊的多品种小批量生产，遇到需要在车床上完成铣削工序的异形工件时，不需要额外购置专用铣削设备，借助车床本身的主轴旋转和拖板进给，配合这套工装的夹紧与进刀动作，就能完成各类金属件的尖状轮廓切削，工装的所有运动部件都做了限位设计，手柄扳动到极限位置时会被框架上的限位块挡住，不会出现过行程损坏刀头的问题，整体结构紧凑，操作逻辑直观，对操作人员的技能门槛要求较低。
