三叶轴流散热风叶精密结构设计

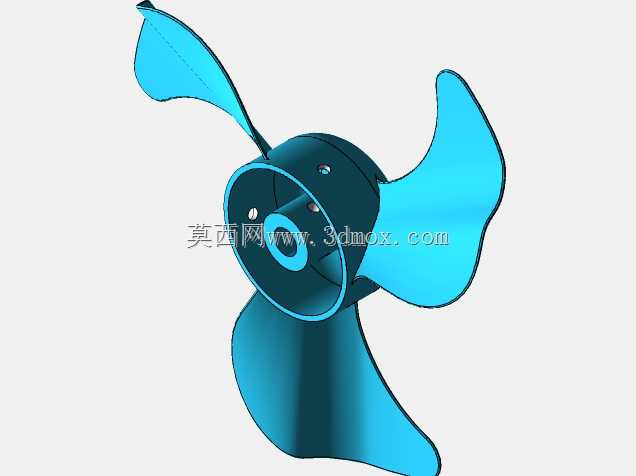

　　这款三叶轴流风叶的结构开发，最初是围绕小型通风散热、工位冷却以及紧凑型动力舱排风场景展开的，在工控柜散热、小型设备风冷、户外便携通风装置里都能适配。不同于常规注塑风叶的直叶片构型，这款风叶的叶型采用大弧度弯掠曲面设计，三个叶片沿轮毂周向均匀分布，相邻叶片夹角严格保持120度，运转时动平衡余量更容易控制，高速旋转下的气动脉动更小，能有效降低风切带来的高频噪音。

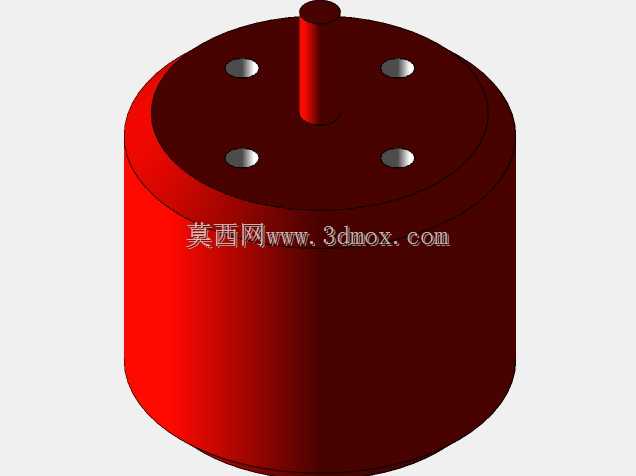

　　从安装边界来看，风叶中心的轮毂采用中空套筒结构，内孔预留了键槽与顶丝定位孔，既可以直接套接在驱动电机的输出轴上，也能通过紧定螺钉完成轴向锁止，避免运转过程中风叶出现轴向窜动。轮毂端面预留的多个安装小孔，可适配不同轴径的转接法兰，不需要额外改动风叶主体结构就能匹配多款常用小型驱动电机。叶片的曲面曲率从叶根到叶梢做了连续渐变处理，叶根位置厚度更大，和轮毂衔接处做了圆滑过渡圆角，规避了应力集中导致的叶片断裂风险；叶梢位置厚度逐步减薄，能够在相同转速下获得更大的扫风面积，提升轴向送风效率。

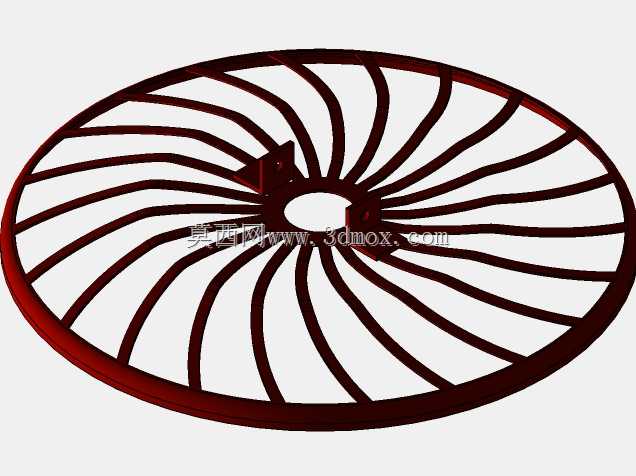

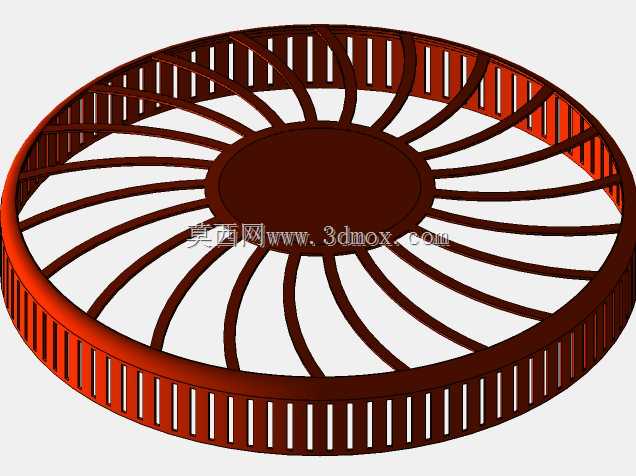

　　实际选型匹配时，需要先确认驱动轴的伸出长度与轴径尺寸，轮毂的中空深度要完全覆盖电机轴的配合段，保证顶丝锁紧位置落在轴的平面卡位上，防止长期运转出现打滑。风叶的整体径向尺寸要和配套的风罩、防护网预留足够间隙，叶梢和风罩内壁的单边间隙建议控制在3到5毫米，间隙过大会产生回流漏风损失，间隙过小则容易在运转振动时出现叶梢擦碰护罩的故障。

　　结构建模过程中，三个叶片采用全参数化关联设计，修改叶型掠角、叶片弦长参数时，其余两个叶片可同步完成周向阵列更新，不需要重复绘制曲面。轮毂和叶片的衔接位置做了拔模斜度处理，如果后续采用注塑工艺量产，模具开模时可以直接沿轴向脱模，不需要额外设计侧向抽芯结构，大幅降低模具加工成本。风叶的曲面经过光顺连续性检查，曲面之间不存在褶皱与拐点，流体仿真时气流可以沿叶片曲面平顺导向轴向，减少湍流损耗。在散热场景使用时，这款风叶可以正向送风也可反向排风，根据设备风道的布局调整电机转向即可，不需要更换风叶零件，备件通用性很强。针对高湿多尘的使用环境，叶型的光滑曲面也不容易积灰，日常维护时直接擦拭就能清理表面附着物，长期运转也能保持稳定的送风效率。
