开放式工频电流互感器结构三维造型

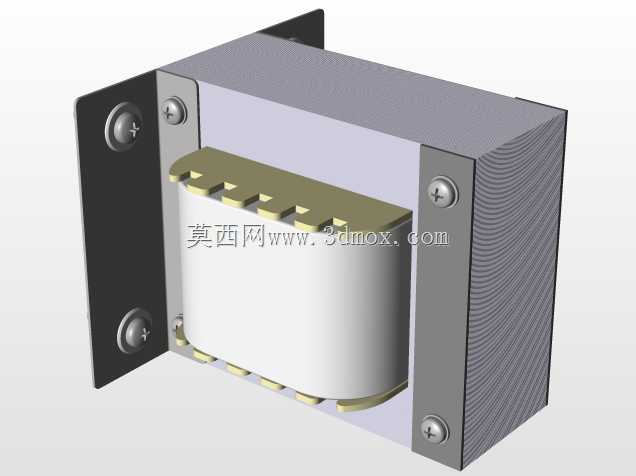

　　这套三维造型围绕工频电流互感器的典型开放式结构展开，主体由叠片铁芯、绝缘绕组、上下端子排、侧向安装支架及紧固件组成，适合在低压配电盘、电机控制柜、电源检测模块和工业自动化设备中作为电流采样元件使用。其核心作用是将主回路中的大电流按比例转换为可供仪表、保护装置或采集模块接收的小电流，同时借助电磁耦合实现一次侧与二次侧之间的隔离，降低测量回路直接接入强电回路带来的风险。

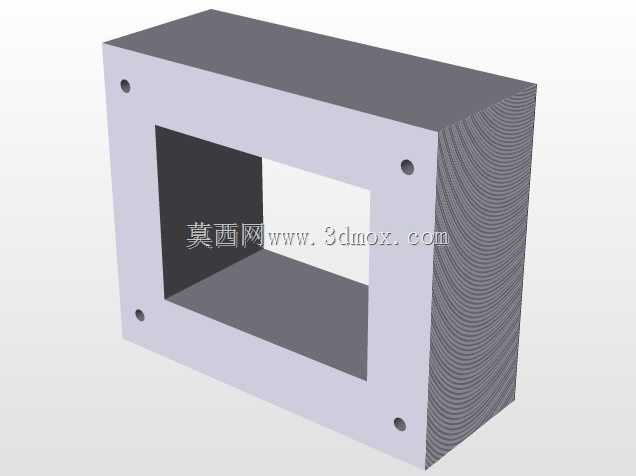

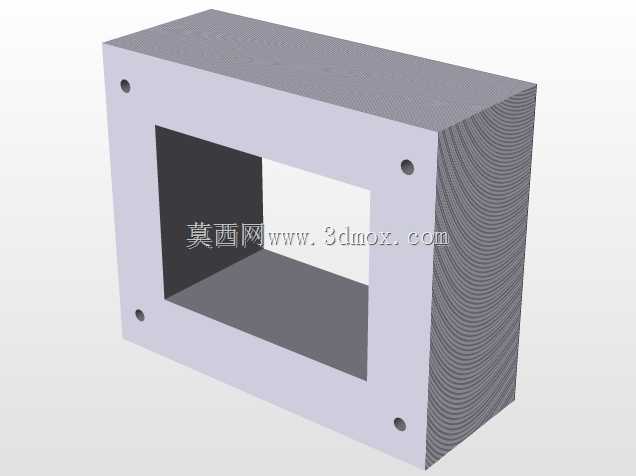

　　从结构布置看，模型采用框架式叠片铁芯，铁芯侧部可见层叠纹理，反映硅钢片逐片叠压的工艺特征。这种结构有利于控制磁路损耗，在工频条件下获得较稳定的磁通传递效果。绕组区域以白色绝缘包覆体呈现，外部轮廓圆润，既表达线圈绕制后的绝缘层形态，也为内部铜线、骨架和绝缘纸等细节留出装配空间。绕组上下两侧设置黄绿色端子排，端子沿长度方向均匀分布，可对应二次绕组抽头或外接接线位置，便于在整机布线时完成信号引出。

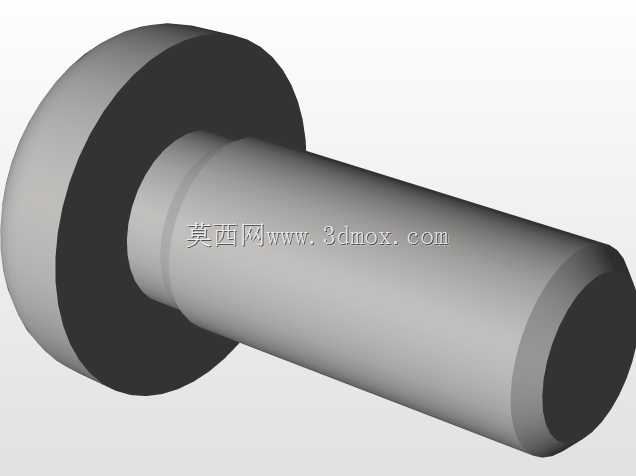

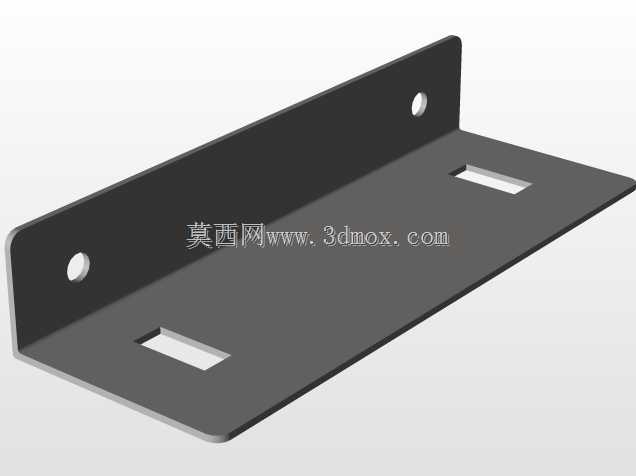

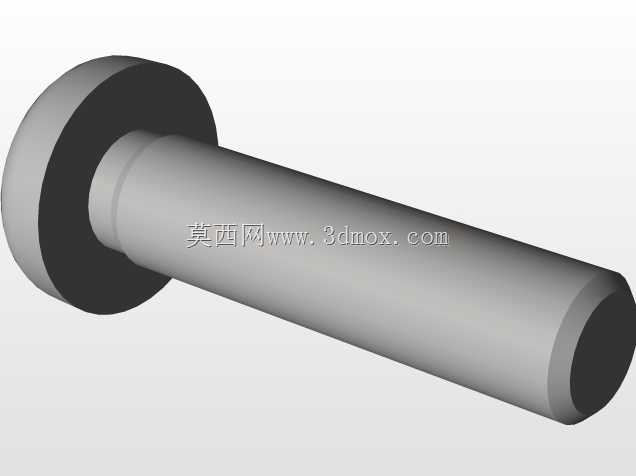

　　安装边界方面，两侧黑色立式支架通过螺钉与铁芯夹件连接，支架上预留沉孔或通孔，能够将互感器固定在柜内安装板、横梁或设备基座上。支架与铁芯之间形成明确的夹持关系，螺钉位置对称，装配后可限制铁芯在振动、运输和运行过程中的位移。建模时需要特别注意支架内侧面与铁芯外轮廓的间隙，若间隙过小，实际装配中容易因叠片公差、喷涂厚度或绝缘件膨胀产生干涉；若间隙过大，则会削弱夹持稳定性，使器件在受振时出现松动。

　　外形尺寸的工程处理应围绕柜体空间展开。互感器整体呈长方体与圆柱绕组组合形态，宽度方向需要容纳铁芯窗口和绕组厚度，高度方向受端子排与安装支架共同约束，前后方向则应保留接线工具操作空间。布置在柜内时，一次导体穿过或靠近互感器窗口的位置需与母排走向一致，二次端子侧应朝向便于接线和检修的方向；周围还要预留与断路器、接触器、母排支撑件之间的电气间隙，避免金属构件贴近绕组造成绝缘距离不足。

　　设计思路上，该造型没有采用全封闭外壳，而是突出铁芯、绕组、端子和支架之间的装配关系，便于结构工程师检查叠片方向、紧固件位置、端子间距以及安装孔位。对于三维建模人员，绕组外包覆体可按绝缘件处理，端子排需保证齿距和接线空间一致，支架孔位应与实际螺栓规格匹配；铁芯叠片侧面可用纹理或薄层阵列表达，但在总装中仍应按整体部件控制外形包络。选型人员则可借助该模型核对器件在配电柜内的占位、母排穿芯方式、接线方向及维护空间，从而在样机阶段提前发现安装干涉、端子遮挡和走线半径不足等问题。
