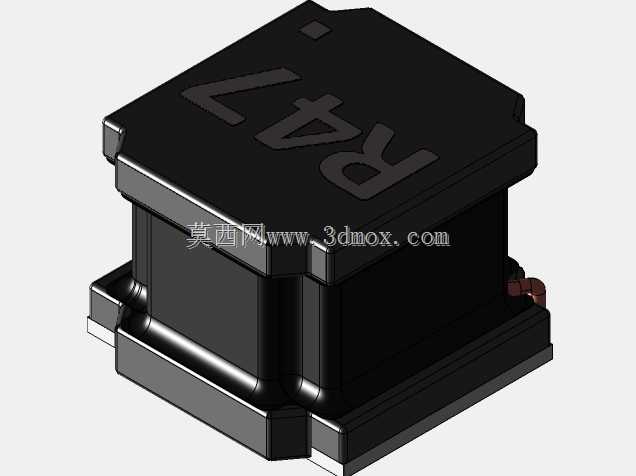

WE-LQS系列半屏蔽贴片功率电感器三维结构

　　这款半屏蔽功率电感器主要面向表面贴装生产线的批量装配场景，在消费类电子电源回路、通讯终端供电模块、工业控制板卡DC-DC变换单元中都有广泛应用，核心作用是通过电磁感应特性完成回路储能、纹波抑制、大电流滤波，相比传统开放式绕线电感，半屏蔽结构能在控制制造成本的前提下，大幅降低漏磁对周边敏感器件的电磁干扰，适配高密度布板的设计需求。从结构设计逻辑来看，这款电感采用上下磁盖扣合的组装方式，磁体选用合金粉材质压铸成型，既保证了足够的磁导率满足电感量参数要求，又能在大电流通过时避免出现磁饱和失效的问题；绕组采用扁平铜线绕制，相比同线径圆线能有效降低绕组自身的直流电阻，减少器件工作时的导通损耗，避免长时间带载出现过热问题，

　　绕组端部直接引出作为贴片焊端，焊接端做了平整化处理，能保证过回流焊时与PCB焊盘充分浸润，减少虚焊、立碑等SMT装配不良问题。外形设计上采用方正的立方体结构，顶部做了小角度倒角处理，既避免生产转运过程中磁体边角磕碰掉渣，也能适配贴片机吸嘴的取料动作，保证高速贴装时的取料成功率；器件本体的安装边界严格遵循6045封装尺寸规范，焊端位置与PCB标准封装焊盘完全匹配，设计时不需要额外调整封装尺寸，可直接导入现有PCB库完成布局。半屏蔽结构的设计平衡了屏蔽性能与制造成本，磁盖覆盖绕组大部分区域，仅在焊端引出位置预留极小的装配间隙，相比全屏蔽电感省去了外围金属屏蔽罩的物料与组装成本，同时相比无屏蔽电感漏磁降低六成以上，

　　在板卡布局时不需要和周边的信号走线、霍尔传感器等敏感器件预留过大的安全间距，能有效提升PCB板的面积利用率。在实际选型应用中，这款0.47uH感量的型号适配大电流输出的电源回路，饱和电流参数能满足短时间大电流冲击的工况要求，磁体表面的标识采用模压成型工艺，不会因为焊接高温出现标识脱落问题，方便生产过程中的物料核对与检修时的器件识别。建模过程中完整还原了磁体的合模线、绕组引出端的弯折结构、焊端的镀层台阶细节，导入装配环境后可直接用于板卡的干涉检查，提前验证器件与周边壳体、散热件、相邻元件的装配间隙，避免打样后出现装配干涉问题。
