24kV户内高压真空断路器结构

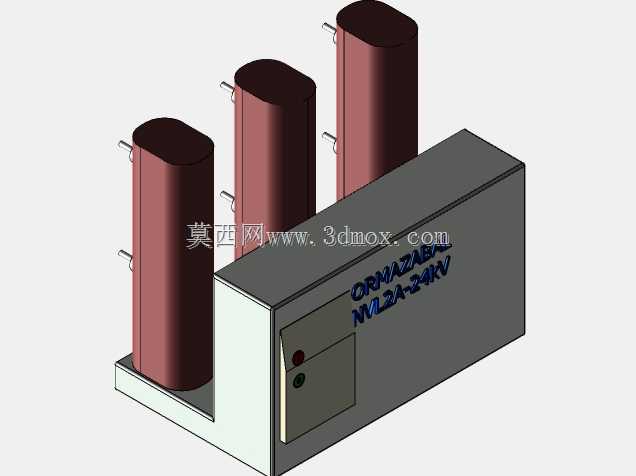

　　该模型呈现的是24kV电压等级下使用的户内高压真空断路器本体，属于中压配电系统中的核心开断设备，常见于工业园区开闭所、商业综合体配电室、矿山地面变电所、新能源升压站及工业厂房进线柜内。设备承担正常负荷电流的投切任务，并在线路出现短路、过载或接地故障时，配合保护装置快速切断故障电流，避免故障范围扩大，保障上级变压器与下级用电设备安全。

　　从结构布局看，三相极柱沿柜体深度方向并列布置，极柱采用封闭绝缘外形，内部集成真空灭弧室、导电回路与绝缘支撑，外部伸出的接线端用于连接母排与电缆侧触头。箱体部分容纳操动机构、传动连杆、分合闸弹簧、储能单元及辅助控制元件，正面可见操作指示与手动操作区域，整体外形与中置柜、固定柜内的安装空间相匹配。建模时将极柱、箱体、底座、接线端子和操作面板分区表达，便于在开关柜总装中检查相间距离、对地净距、母排走向以及检修门开启范围。

　　设计思路上，高压断路器首先要满足绝缘配合要求。24kV系统相较12kV设备对相间、相对地及断口间空气间隙更敏感，因此三相极柱保持独立竖直布置，并通过绝缘外壳降低污秽、凝露和金属异物引发闪络的风险。操动机构集中置于下部金属箱体内，既可以为分合闸提供稳定动力，也能使传动路径缩短，减少连杆变形对触头同步性的影响。底座承担整体承重和定位作用，安装孔位需与开关柜横梁或手车框架对应，确保推入、抽出或固定安装时一次触头能够准确啮合。

　　在实际选型与布置中，需要重点核对设备宽度、极柱中心距、顶部接线端高度、箱体深度以及柜门与机构操作面之间的安全距离。若用于手车式开关柜，还要考虑底盘车行程、活门开启轨迹、二次插头位置和接地触头搭接；若用于固定柜，则应预留电缆头制作、母排螺栓紧固和灭弧室维护空间。模型中箱体侧面与极柱之间的相对位置，可直接用于干涉检查：上方母排不能压迫极柱绝缘面，后方不能与柜体加强梁冲突，前方应保证分合闸按钮、手动储能轴和状态标识具备操作空间。

　　功能特性方面，真空灭弧室依靠触头在真空环境中分断电弧，具备燃弧时间短、触头磨损小、维护周期长的特点。三相极柱外侧的接线结构反映了上下端子的连接关系，箱体内的机构则决定合闸保持、分闸脱扣和联锁保护动作。工程建模时不能只关注外观，还应理解设备在柜内的运动边界：断路器分合闸过程中本体外部动作量不大，但机构输出轴、连杆和指示件会产生位置变化，模型保留这些区域的空间余量，可为后续柜体钣金、母排折弯和二次线束布置提供依据。

　　在配电项目协同设计中，该结构可用于搭建24kV开关柜完整方案，核对电缆室、母线室、继电器室与断路器室之间的分隔关系，也能辅助进行运维通道、吊装高度和基础载荷校核。通过三维方式表达极柱排列、箱体轮廓和安装接口，能够在加工前暴露母排相序错误、绝缘距离不足、检修空间受限等问题，使电气设备从选型到柜体集成更贴近现场安装条件。
