星型防滑塑料旋钮手把结构

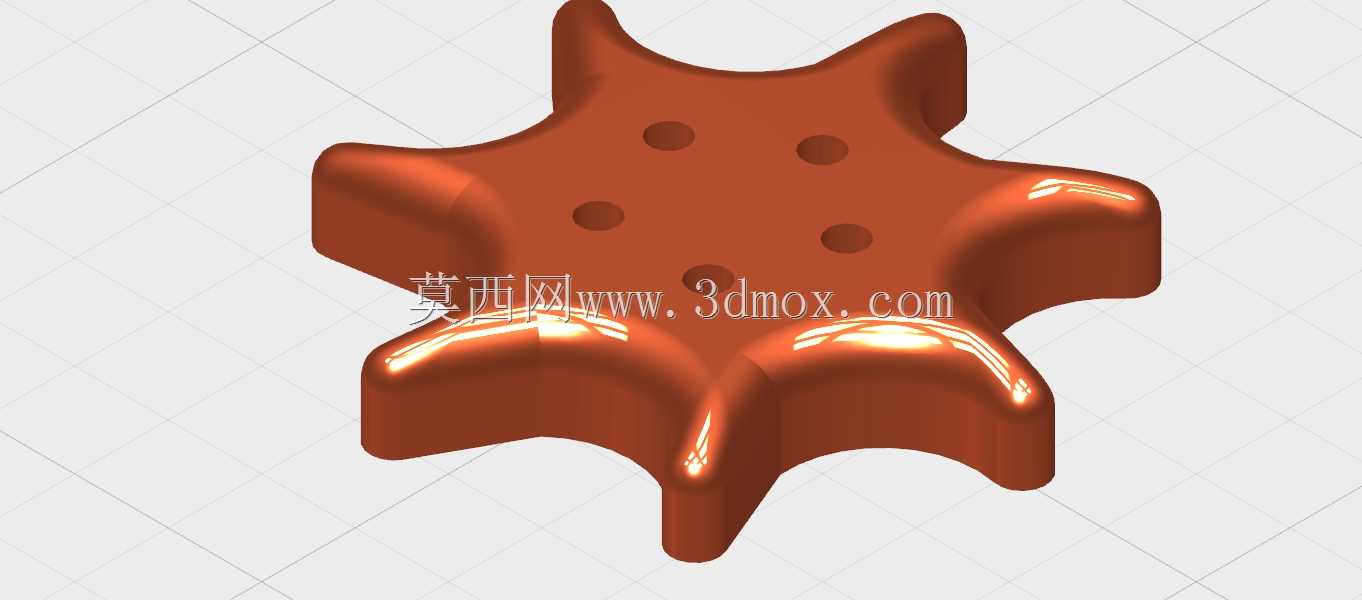

　　该手把采用星型外轮廓布局，六个沿周向均布的凸起握持瓣形成连续的指位空间，操作者在戴薄手套或手部沾有少量油污的工况下，仍可通过瓣间凹陷快速卡入手指，完成旋转施力。相比圆盘式光面旋钮，这种多瓣结构把圆周方向的接触点分散到多个径向凸耳上，扭转时扭矩由指腹与凸耳侧面共同承担，不需要依靠较大的轴向压紧力来维持摩擦，适合阀门调节、夹具锁紧、设备调平、工装定位等需要频繁手动旋拧的场合。

　　从结构上看，手把主体为一体式塑料成型件，表面做高光过渡，各握持瓣与中心盘之间采用大圆角连接，避免尖角处应力集中。中心区域布置有六个沿圆周分布的孔位，这些孔位可根据装配需要选择为沉头螺钉过孔、嵌件注塑定位孔或减重孔；实际建模时应重点核对孔位分布圆直径、孔径与中心安装轴套之间的壁厚关系，保证螺钉头部沉入后不干涉手掌贴合面。若用于金属螺杆传动，建议在中心孔处压入铜嵌件或预埋金属螺母，塑料本体只承担握持和扭矩传递，螺纹副由金属嵌件承受反复拆装，可显著降低滑牙风险。

　　外形尺寸设计需要同时兼顾操作力和安装边界。星型外径决定力臂长度，外径越大，相同手指力下获得的拧紧力矩越大，但外伸的凸瓣也会占用更多面板空间；在密集布置的控制面板上，相邻手把之间应保留至少一个手指宽度的间隙，防止旋转时互相磕碰。手把轴向高度不宜过薄，凸耳根部需要有足够厚度承受侧向弯矩，边缘则沿周向向下包覆，形成贴合手指的弧形承托面。底部与安装面板之间应留出平垫或弹垫的压缩空间，中心孔轴线与螺杆轴线保持同轴，避免锁紧时手把偏摆。

　　建模过程中，外形可先由中心盘与六个径向凸瓣做布尔合并，再对所有交线施加等半径圆角，使握持面连续顺滑；背面建议设置环形加强筋或局部加厚区，抵消螺钉锁紧时的局部压陷。脱模方向沿手把轴线选取，外表面避免内扣，孔位与筋条均保持一致拔模斜度。该类零件批量生产时多采用注塑成型，材料可选用PA、PP或ABS：PA韧性和耐磨表现较好，适合经常调节的机构；PP成本低、耐化学性好；ABS表面质量高，适合外观要求较高的面板设备。装配时手把通常配合螺杆、垫圈、锁紧螺母或嵌件螺母使用，既能作为手动调节旋钮，也可作为小型手轮、压紧手柄和设备操作件。
